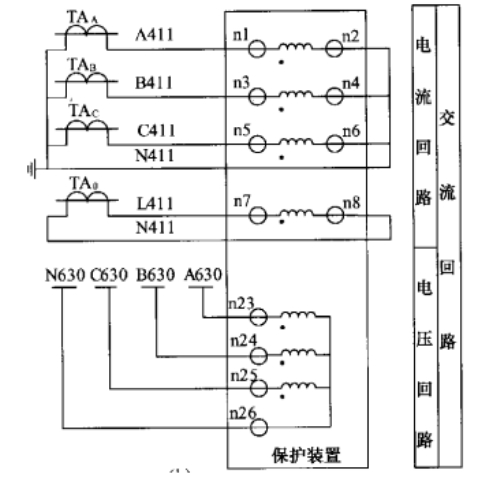

二次回路之交流回路
一次装备是主要的，，二次装备也是主要的。 。。
在大型的、现代化的电网中，，二次装备及其相关回路的主要性更显突出。 。。
在电力系统中，，凭证电气装备的作用通常将其分为一次装备和二次装备。 。。

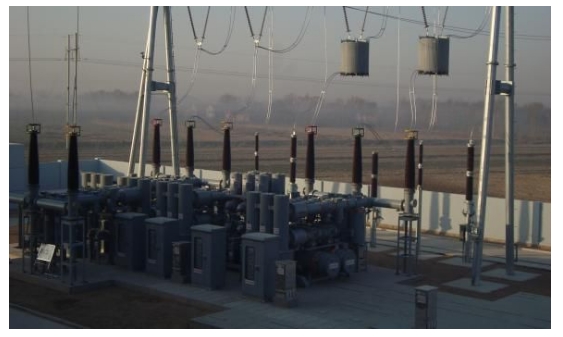

1. 一次装备是组成电力系统的主体。 。。它是直接生产、运送与分派电能的装备，，包括发电机、变压器、断路器、隔脱离关、母线、电缆等。 。。

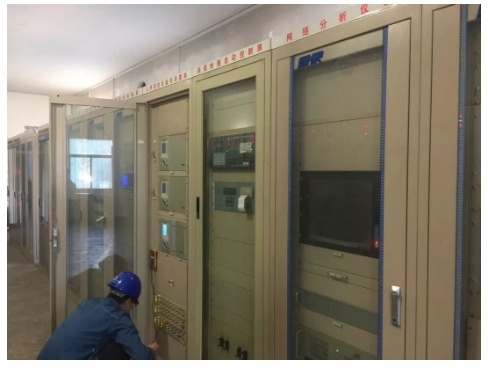

2. 二次装备是对一次装备举行控制、调理、保唬护和监测的装备，，包括控制装备、继电保唬护和清静自动装置、丈量仪表等。 。。
丈量仪表：电能表、电流表、电压表、有功表、无功表、温度表；；
保唬护及自动装置：主变、线路、母线、母联、电容器等保唬护装置，，减载、解列、录波、备自投等自动装置；；
自动化监控装备：共用测控、远动通讯、各单位测控、自动校时、等装备；；
通讯装备：通讯传输、分派、光电转换等装备。 。。

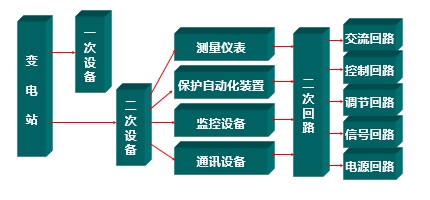

二次回路是将二次装备凭证一定的规则毗连起来以实现某种手艺要求的电气回路。 。。
控制回路：其作用是对一次装备举行“合”、“分”操作。 。。
调理回路：其作用是凭证一次装备运行参数的转变，，实时在线调理一次装备的事情状态，，以知足运行要求。 。。
继电保唬护和自动装置回路：其作用是凭证一次装备和系统的运行状态，，判断其爆发故障或异常时，，自动发出跳闸下令有选择性地切除故障，，并发出响应地信号，，当故障或异常消逝后，，快速投入有关断路器（重合闸及备用电源自动投入装置），，恢复系统的正常运行。 。。
丈量回路：其作用是指示或纪录一次装备和系统的运行参数，，以便运行职员掌握一次系统的运行情形，，同时也是剖析电能质量、盘算经济指标、相识系统潮流和主装备运行工况的主要依据。 。。
信号回路：其作用是反应一、二次装备的事情状态。 。。
操作电源系统：其作用主要是给控制、保唬护、信号等装备提供事情电源与操作电源，，供结主变冷却、结水与结煤等动力装备，，确保发电厂与变电所所有装备正常事情。 。。
二次回路中电流回路相关注重事项
1、差动保唬护、偏向保唬护回路CT极性问题减极性原则标注：
当一次和二次电流同时从互感器一次绕组和二次绕组的同极性端子流入时，，它们在铁芯中爆发的磁通偏向相同。 。。

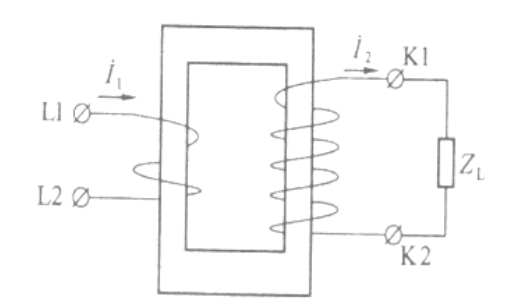

当一次电流从 L1流入互感器一次绕组时，，二次感应电流的划定正偏向从K1流出互感器二次绕组。 。。
CT的一、二次侧都有两个引出端子。 。。任何一侧的引出端子用错，，都会使二次电流或电压的相位转变180? ，，影响丈量仪表和继电保唬护装置的正常事情。 。。
2、准确度品级选用适当
在变电站中，，电流互感器用于三种回路：保唬护回路、丈量回路和计量回路，，而这三种回路对电流互感器的准确级要求是差别的。 。。
简朴地讲，，丈量、计量级二次绕组着重于精度，，即误差要小� 。。唬槐；；ぜ抖稳谱樽胖赜诳贡ズ湍芰Α� 。。
关于计量回路应选用精度较高的0.2S或0.5S级，，由于这两个级别的绕组在1%-120%的负荷间能够知足准确度要求。 。。
关于保唬护级（P）的电流互感器，，5P20的寄义为：电流互感器一次电流为20倍的额定一次电流时，，二次电流的误差不凌驾5%。 。。
3、CT二次绕组接地问题
电流互感器二次侧只允许一点接地。 。。
当有几组电流互感器的二次回路毗连组成一套保唬护时，，宜在保唬护屏上设一个公用的接所在。 。。
在主变或母差回路中，，每个回路应有自力的接地线，，各回路间不可通过串接的方法接地。 。。
4、电流二次回路切换
由于电流互感器二次回路不可开路，，以是电流二次一样平常不应设置切换回路，，但为了知足运行方法的需要，，当确实需要切换时，，可以设置大电流切换端子，，但应确保在切换时电流互感器二次回路不可开路，，切换到种种方法时包管运行中回路的方法与一次方法对应并变比、极性准确，，只有一点且只能有一点接地。 。。
电压回路
1.PT电压并列问题

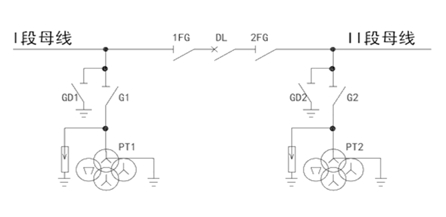

当变压器一次主接线为桥形接线、单母线分段接线等含有分段断路器的接线方法时，，两段母线的电压互感器二次电压还应经由并列装置，，以使某距离的二次装备在本段母线电压互感器退出运行而分段断路器投入的情形下，，可以从另一段母线的电压互感器的二次绕组获得电压。 。。
注重：一次并列后，，二次才可并列。 。。
2.重动
电压互感器的二次电压在进入二次装备之前必需经由重动装置。 。。所谓重动，，就是使用一定的控制电路使电压互感器二次绕组的电压状态（有/无）和电压互感器的运行状态（投入/退出）坚持对应关系，，阻止在电压互感器退出运行时，，其二次绕组向一次绕组反响电压，，导致造成人身装备事故。 。。
