锅炉汽包电接点水位计知识先容

丈量筒的结构和功效

１、事情压力：0～22Mpa 。。。

２、事情温度：0～540℃ 。。。

３、丈量筒中心距:670mm或按用户要求制造。。。

４、零水位线（正常水位）至水管中心线距离335mm或按用户要求制造。。。

５、测点位置：0，，，，+15，，，，+30，，，，+50，，，，+75，，，，+100，，，，+150，，，，+200，，，，+250,+300或按用户要求设置。。。

６、丈量筒形状尺寸：高×长×宽＝（中心距＋298）×370×290

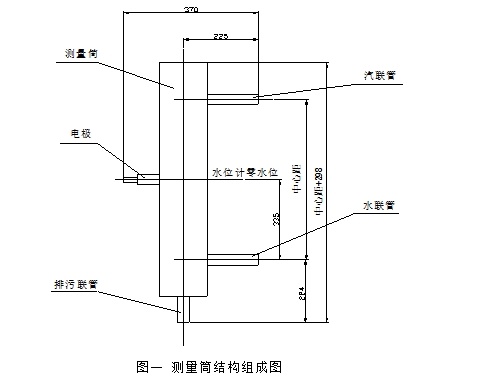

７、丈量筒的结构组成，，，，见图一，，，，其各功效如下：

（１）汽连管与锅炉上部汽相部分相毗连。。。

（２）水连管与锅炉下部水相部分相毗连。。。

（３）排污管在洗濯丈量筒时排污用。。。

（４）电极用于检测水、汽位置。。。

图片要害词

二、电极

图片要害词

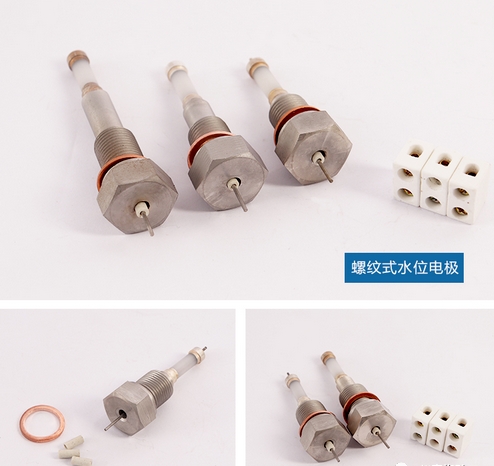

电极：事情压力≤34Mpa;事情温度≤650℃;绝缘电阻>148MΩ。。。

本产品接纳电极有三种，，，，其性能如下：

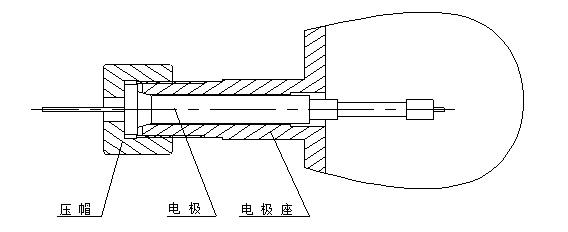

a.型号：TGZM104压入式电极锥面密封

该电极不但提高了陶瓷管的强度，，，，并且还改变了电极与电

极座间的密封方法，，，，大大提高了电极的使用寿命。。。

用扭矩扳手:建议以(0～16MPa)120Nm, (22MPa)140Nm力矩紧固

图片要害词

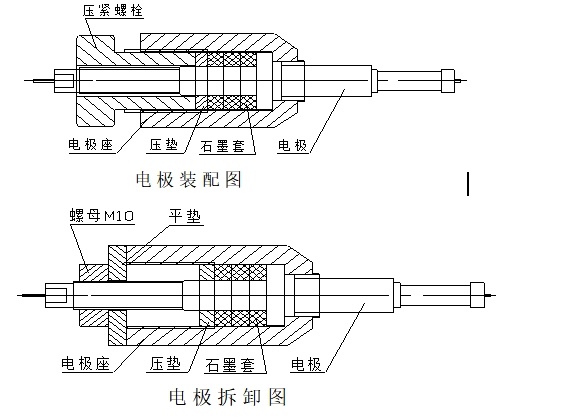

b.型号：TGYS125压入式电极石墨套密封。。。

用扭矩扳手:建议以(0～16MPa)140Nm, (22MPa)160Nm力矩紧固

图片要害词

三、事情原理

由于水和汽的导电性能差别极大，，，，以发电厂锅炉汽包为例，，，，一样平常水阻在几十ＫΩ，，，，汽阻在１ＭΩ以上，，，，丈量筒的作用就是将水位的崎岖通过电接点阻值的转变，，，，转换为电信号送至二次仪表举行运算和逻辑判断，，，，最后以发光二极管和数码管准确显示水位值。。。

图片要害词

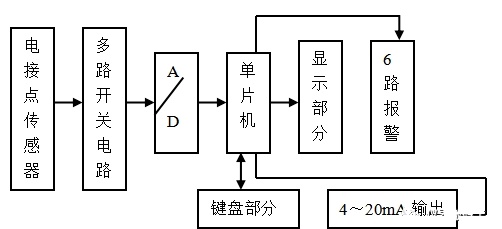

如图所示，，，，多路开关电路将各点电接点的电阻值信息分时选通，，，，转换为电压信号送至A/D转换器，，，，酿成数字量，，，，由单片机采样后，，，，经运算得出响应的电阻值和预先设置的临界值举行较量。。。大于临界值的接点，，，，处于汽中，，，，CPU通过I/O电路使发光二极管显示红色；；；；；；小于临界值的接点，，，，处于水中,则显示绿色，，，，红绿接壤处即为水位，，，，同时数码管直接显示水位值。。。

四、装置和操作使用

1、丈量筒和电极的装置与维护

（1）丈量筒必需笔直装置。。。

（2）丈量筒和被测容器用汽水连通管相毗连，，，，中心装置知足容器压力、温度的阀门，，，，以便替换电极。。。

（3）电极装置时，，，，需在螺纹处涂上少许石墨油，，，，密封平面处垫上紫铜垫片，，，，徐徐压紧到不渗漏为止，，，，出厂时电极已装置好，，，，并经水压试验及格。。。

（4）运行中，，，，丈量筒应按期排污、洗濯，，，，避免电极结垢，，，，从而延伸使用寿命，，，，确保丈量准确可靠。。。

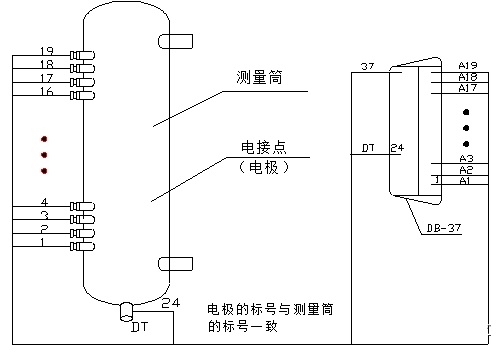

（5）电极与二次仪表毗连时，，，，按图接线，，，，导线与筒体壁应坚持一定距离。。。

图片要害词
