旁路作业分流异常剖析
旁路作业分流异常剖析
旁路系统与待磨练装备并列运行后 ，，，确认负荷电流的转移情形是要害办法。。。。。GB／T34577-2017《配电线路旁路作业手艺导则》附录C划定：
旁路装备与待磨练装备、磨练后装备并列运行后 ，，，应凭证旁路装备及待磨练装备、磨练后装备的参数 ，，，核查旁路装备与分流情形是否正常。。。。。一样平常情形下 ，，，旁路电缆分流约占总电流的1/4～3/4。。。。。
现实作业中 ，，，由于现场装置装备组成 ，，，装备联络情形等差别 ，，，旁路装备分流情形与规程要求保存较大差别 ，，，分流电流占总电流的1/4或更少。。。。。其主要缘故原由是多装备组成的旁路系统各接续节点都保存接触电阻 ，，，旁路回路的总电阻远大于待磨练装备和导线、线夹等的毗连电阻。。。。。以下针对旁路作业的分流情形开展剖析。。。。。
案例

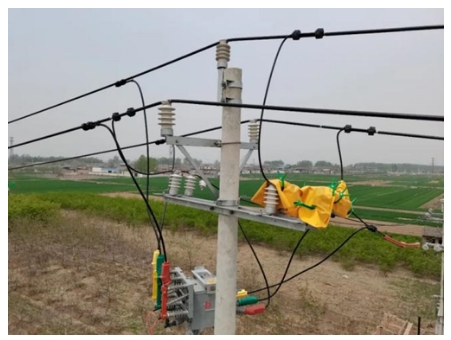

图1旁路作业法装置柱上开关
某带电作业班在10kV倾轧线路T接分支杆带负荷加装柱上开关 ，，，装置结构如图1所示。。。。。
1.要害作业办法
装置柱上开关→带电搭接开关两侧引线→合上开关→☆确认开关分流情形→拆除原主线与分支线的直搭引线。。。。。
2.现场接线和电气参数
柱上开关投入运行后 ，，，两条支路电流的分流I1 28.85A ，，，I2 25.46A ，，，用户侧负荷I0 5.05A ，，，主线电流180A ，，，并不切合旁路系统分流知识即I0=I1+I2。。。。。推断I2电流偏向与图示相反 ，，，即旁路系统电流偏向为节点3流向节点2 ，，，并知足I0为I1、I2向量和。。。。。

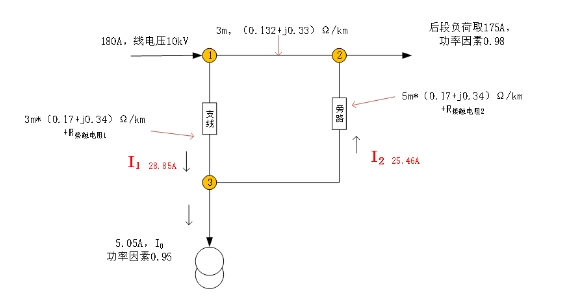

图2现场接线与电气参数
凭证现场导线参数和装备电气状态获取接线数据表1。。。。。

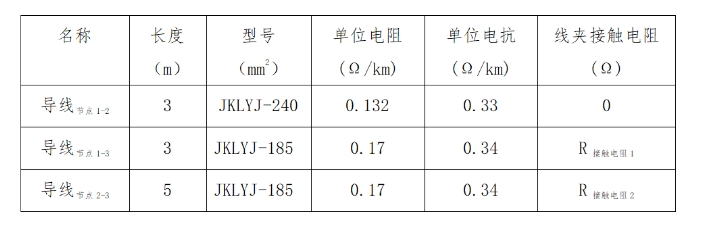

表1 导线电气参数
3.Simulink配电网潮流仿真盘算
现场仪器仪表丈量获得用户功率因素0.95 ，，，主线后段用户负荷175A、功率因素0.98。。。。。建设仿真模子 ，，，潮流盘算效果如下：R接触电阻1约为2mΩ ，，，R接触电阻2约为2.3mΩ。。。。。
（1）旁路接触电阻与分流的关系
由上述盘算效果可知 ，，，线夹—引线接触电阻远大于导线自身电阻 ，，，而接触电阻与施工工艺有较大关联 ，，，以旁路系统R接触电阻2为控制变量 ，，，转变区间为0～100mΩ ，，，仿真盘算获取R接触电阻2与I1、I2关系如表2。。。。。

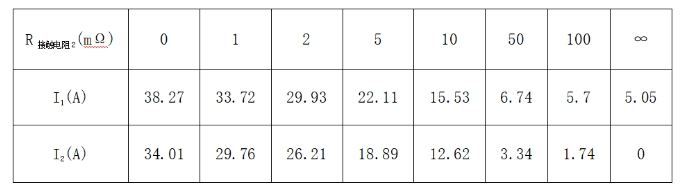

表2 I1、I2数值与R接触电阻2关联
在该案例中 ，，，无论旁路系统接触电阻数值巨细 ，，，均不可实现有用分流 ，，，电流偏向始终是从分支线向旁路辖档枉回主线。。。。。
（2）旁路电缆挂接点位置对分流的影响
凭证上述案例 ，，，旁路电缆为实现正常分流 ，，，应挂接在杆塔电源侧。。。。。现实作业历程中 ，，，受制于园地限制、为腾出足够作业空间 ，，，旁路电缆挂接在离杆塔较远位置。。。。。

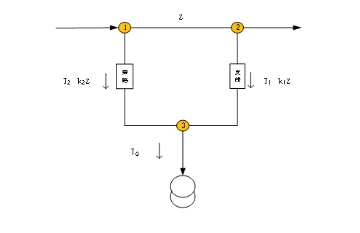

图3 旁路电缆挂接在杆塔电源侧
仿真验证I0/I取值对I1、I2数值的影响。。。。。设定分支线、旁路系统接触电阻为2mΩ ，，，后段负荷取牢靠值200A ，，，I0为变量 ，，，构建上述类似仿真模子举行验证 ，，，取得I1、I2数值与I0巨细的关联数据。。。。。

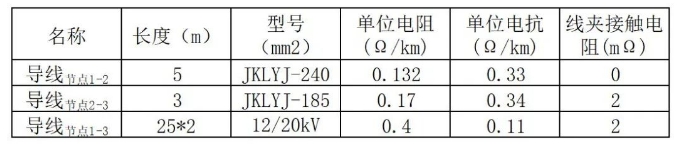

表3 导线电气参数

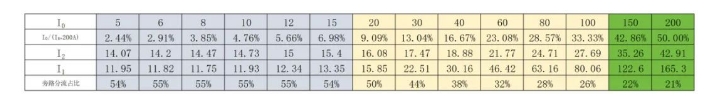

表4 I1、I2数值与I0巨细的关联性
在上述案例中 ，，，旁路电缆挂接在杆塔电源侧5m处导线上 ，，，随着分支线负荷I0变大 ，，，I0/I比值响应增大 ，，，旁路系统电流逐渐增大 ，，，分支线电流先减小后增大。。。。。I0/I＜9.09%旁路系统电流流经分支线汇入主线 ，，，9.09% ＜I0/I＜33.33%起到分流作用、旁路系统分流占比大于1/4 ，，，I0/I＞33.33%旁路系统分流占比小于1/4、用户负荷主要通太过支线供应。。。。。
竣事语
由上述盘算剖析可知 ，，，旁路电缆分流的巨细 ，，，不但取决于旁路系统阻抗、分支线阻抗和旁路电缆挂接点位置 ，，，还随分支线用户负荷占主线负荷比例转变而差别。。。。。
为阻止分支线与旁路系统并列运行时泛起的电流“倒流”和分流不知足“旁路系统分流占比1/4～3/4”的要求 ，，，首先应包管旁路系统装置在分支线与主线毗连点的电源侧 ，，，并靠近分支线与主线毗连点位置。。。。。旁路辖档同接点紧挨分支线毗连点时 ，，，忽略Z值 ，，，得出关系式I1Z1=I2Z2 ，，，分流巨细与旁路系统电阻正相关 ，，，为包管并列运行时正常分流 ，，，应镌汰旁路系统电阻 ，，，接纳缩短旁路电缆敷设长度 ，，，确保电缆终端毗连点清洁、涂抹导电脂等 ，，，确保各触点电气接触优异。。。。。
