1、电容器组为单星形接线时常用零序电压�；；；；ぃǖバ瞧舫萑堑缪贡；；；；ぃ�
并联电容器组毗连形成单星不接地方法，，，在电压互感器形成启齿三角。。。。当电容器组恣意相电容单位故障时，，，中性点偏移，，，电压互感器启齿三角处电压增大，，，当数值大于整定值，，，�；；；；ば卸谐收�，，，现实应用中一样平常不需设三台电压互感器，，，使用每相中放电线圈形成启齿三角电压�；；；；�。。。。接线方法如下图所示：

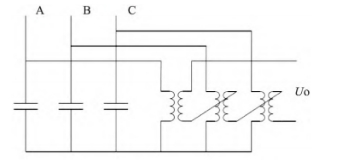

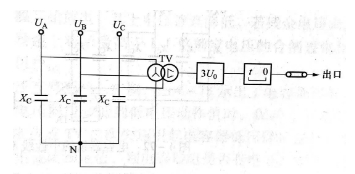

PT启齿三角形上的电压反应电容器组端点对中性点N的零序电压。。。。PT一次绕组兼做电容器组的放电线圈：
10kV单星形并联电容器组毗连方法凭证电抗器装置位置差别还可分为以下两种常见的一次接线方法。。。。

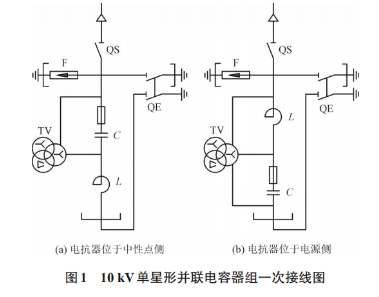

其中，，，QS为隔脱离关，，，QE为接地刀闸，，，F为避雷器，，，TV为放电线圈，，，C为电容器单位的串并联组合（以下简称电容器单位组），，，L为串联电抗器，，，整组装置经10kV高压电缆毗连至电容器开关柜。。。。
虽然设计规范建议电抗器宜位于电源侧，，，但在工程实践中，，，多接纳图（a）接线方法，，，只管不可限制并联电容器组母线侧短路时的系统短路电流，，，但在限制合闸涌流和抑制谐波方面与图（b）具有相同的效果，，，经济性较高。。。。
2、电容器组为双星形接线时常用中性线不平衡电流�；；；；ぃㄋ侵行缘悴黄胶獾缌鞅；；；；ぃ�
并联电容器组毗连形成双星不接地方法，，，在接线中性点处设置一个电流互感器，，，即形成双星中性点不平衡电流�；；；；�。。。。

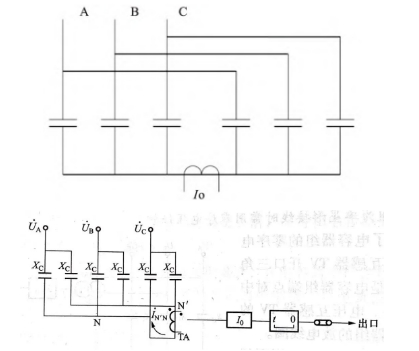

当对称的任一桥臂爆发电容单位故障，，，两侧电容也会差池称，，，随即在中性点处形成不平衡电流，，，当数值凌驾整定值时，，，�；；；；ば卸谐收�。。。。接线方法如下图：
3、桥式电流�；；；；�
并联电容器组毗连形成单星不接地方法，，，架构上形成桥式，，，每个桥臂装设对称的电容器，，，并在桥边中点安排电流互感器，，，即形成桥式电流�；；；；�。。。。

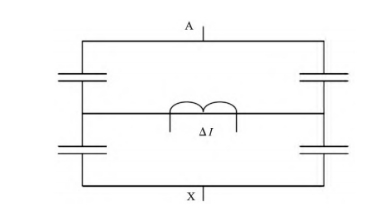

当任一相桥臂电容器单位故障时，，，爆发不平衡电流，，，数值大于整定值时，，，�；；；；ば卸谐收�。。。。接线方法如图所示：
4、电容器组为单星形接线且每相由两组电容器串联组成时常用电压差动�；；；；ぃㄏ嗟缪共疃；；；；ぃ�
并联电容器组毗连形成单星形不接地方法，，，任一相电容器单位先并后串，，，并把电压互感器二次电压毗连，，，形成相电压差动�；；；；�。。。。
当任一串电容器单位故障时，，，导致段电压不平衡，，，相间电压差值一直增大，，，数值大于整定值时，，，�；；；；ば卸谐收�，，，如下图所示：
正常运行时，，，电容器组两串联段上电压相等，，，可以为差电压△UA、△UB、△UC均为零（现实保存很小的不平衡电压），，，�；；；；げ豢啥�；；；；

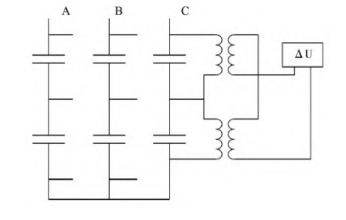

当某相多台电容器切除后（每台电容用具有专用熔断器），，，两串联段上电压不相等，，，该相泛起差电压，，，�；；；；ば卸�，，，如下图所示：

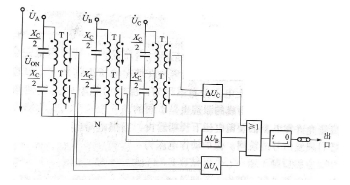

每相电容器等效为两个电容器串联安排的电力电容器装置的电压�；；；；�，，，通常使用放电线圈组成回路接线。。。。
电力电容器装置接纳的放电线圈，，，相当于一个电压互感器。。。。其放电线圈的两个二次绕组接纳反极性毗连后将“差电压”引入�；；；；ぷ爸�。。。。由原理接线可知，，，电容器正常运行时，，，由于每相电容量相同，，，在放电线圈二次绕组引起的电压也就相同，，，使得差电压为零，，，�；；；；げ换嵝卸�；；；；当部分电容器泛起故障、击穿时，，，造成放电线圈一次绕组间的电容量差别，，，引起放电线圈二次电压不相等，，，将造成差压不为零，，，当差压凌驾定值时�；；；；ば卸隹�，，，将电容器切除。。。。
Tips：相电压差动�；；；；さ浞豆Ы臃�
某现场过失接线如下图2所示。。。。该接线中，，，将本应自力引入�；；；；ぷ爸玫慕酉�，，，过失地毗连在了一起，，，形成一个“虚所在”（零电位点），，，造成磷器相接所在与三相毗连点之间的绕组短接。。。。
由于放电线圈相当于一个电压互感器，，，这样接线就造成了电压互感器的二次短路。。。。电容器带电后，，，首先造成放电线圈绝缘损坏、放电线圈故障，，，进而造成电容器上的电压漫衍严重不平衡，，，引起过压电容器的击穿，，，最终导致整组电容器装置的报废。。。。

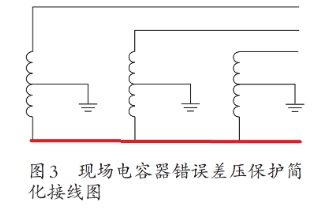

通过简化接线，，，如图3所示，，，更能清晰、直观地反应出接线的过失。。。。
引起此次过失的一部分缘故原由，，，是验收中对电容器�；；；；すπв牖芈返难槭�，，，没有思量电容器组相差电压�；；；；ざ稳谱榻幽煞醇耘蠼安畹缪埂币氡；；；；ぷ爸媒酉叩奶氐�，，，在放电线圈一次侧加压验证回路的准确性。。。。
关于对电容器组相差电压�；；；；ざ位芈纷既沸缘难橹�。。。。因放电线圈二次绕组接纳反极性接法，，，使得二次回路正常运行情形下没有电压，，，其回路准确性与装置功效的验证，，，不可简朴地遵照线路�；；；；せ芈返难橹ひ�，，，在二次侧举行，，，而应在放电线圈一次侧加压验证，，，以便更好地验证参数的平衡性。。。。
5、电容器组在系统运行中异常问题
5.1 500kV和220kV变电站投切主变时，，，110kV变电站中10kV电容器组过流�；；；；ば卸�
在500kV和220kV变电站投切主变压器时，，，110kV变电站中10kV电容器组过流�；；；；ば卸�。。。。究其缘故原由是电压中的高次谐波，，，在电容器中爆发较大的高谐波电流，，，造成电容器的过负荷甚至跳闸。。。。
为此，，，有些厂家的过电流�；；；；ね萍鍪褂谩暗缌饔杏弥怠辈皇褂谩暗缌鞯姆�-峰值”作为过电流峰值判据。。。。镌汰500kV和220kV变电站投切主变时，，，110kV变电站中10kV电容器组过流�；；；；ば卸⒌氖被�。。。。
5.2 电容器电压�；；；；ば卸蠊收喜檎乙�
现实运行中，，，电容器电压�；；；；ば卸赡苁怯捎诘缛萜鞯缛萘坎黄胶狻⒎诺缦呷π阅懿畋稹⒈芾灼骰鞔⑾低车缪共黄胶狻⑾低车缪剐巢ā⒎诺缦呷Χ稳谱楣收系仍倒试梢�。。。。在举行故障查找时，，，需优化检查项目顺序，，，快速锁定故障元件。。。。
6、《十八项反措》中关于并联电容器相关内容
10.2 避免并联电容器装置损坏事故
10.2.1 设计阶段
10.2.1.1 电容器单位选型时应接纳内熔丝结构，，，单台电容器�；；；；びψ柚雇苯幽赏馊鄱掀骱湍谌鬯勘；；；；�。。。。
10.2.1.2 单台电容器耐爆容量不低于15kJ。。。。
10.2.1.3 统一型号产品必需提供耐久性试验报告。。。。对每一批次产品，，，生产厂家需提供能笼罩此批次产品的耐久性试验报告。。。。
10.2.1.4 高压直流输电系统用交流并联电容器及交流滤波电容器在设计环节应有防鸟害步伐。。。。
10.2.1.5 电容器端子间或端子与汇流母线间的毗连应接纳带绝缘护套的软铜线。。。。
10.2.1.6 新装置电容器的汇流母线应接纳铜排。。。。
10.2.1.7 放电线圈应接纳全密封结构，，，放电线圈首、最后必需与电容器首、最后相毗连。。。。
10.2.1.8 电容器组过电压�；；；；び媒鹗粞趸锉芾灼鹘酉叻椒ㄓ幽尚切谓酉摺⒅行缘阒苯咏拥胤椒�。。。。
10.2.1.9 电容器组过电压�；；；；び媒鹗粞趸锉芾灼饔ψ爸迷诮艨康缛萜鞲哐共嗳肟诖Φ奈恢�。。。。
10.2.1.10 选用电容器组用金属氧化物避雷器时，，，应充分思量其通流容量。。。。避雷器的 2 ms 方波通流能力应知足标准中通流容量的要求。。。。
10.2.1.11 电容器成套装置生产厂家应提供电容器组�；；；；づ趟阋旌捅；；；；ふㄖ�。。。。
10.2.1.12 框架式并联电容器组户内装置时，，，应凭证生产厂家提供的余热功率对电容器室（柜）举行透风设计。。。。
10.2.1.13 电容器室进风口和出风口应对侧对角安排。。。。
10.2.2 基建阶段
10.2.2.1 并联电容器装置正式投运时，，，应举行攻击合闸试验，，，投切次数为3次，，，每次合闸时间距离不少于5min。。。。
10.2.2.2 应逐个对电容器讨论用力矩扳手举行紧固，，，确保讨论和毗连导线有足够的接触面积且接触完好。。。。
10.2.3 运行阶段
10.2.3.1 电容器例行停电试验时应逐台举行单台电容器电容量的丈量，，，应使用不拆毗连线的丈量要领，，，阻止因拆、装毗连线条件下，，，导致套管受力而爆发套管漏油的故障。。。。
10.2.3.2 关于内熔丝电容器，，，当电容量镌汰凌驾铭牌标注电容量的 3%时，，，应退出运行，，，阻止因电容器带故障运行而生长成扩大性故障。。。。关于无内熔丝的电容器，，，一旦发明电容量增大凌驾一个串段击穿所引起的电容量增大时，，，应连忙退出运行，，，阻止因电容器带故障运行而生长成扩大性故障。。。。
10.2.3.3 接纳 AVC 等自动投切系统控制的多组电容器投切战略应坚持各组投切次数平衡，，，阻止重复投切统一组，，，而其他组长时间闲置。。。。电容器组半年内未投切或近 1 个年度内投切次数抵达 1000 次时，，，自动投切系统应闭锁投切。。。。对投切次数抵达 1000 次的电容器组连同其断路器均应实时举行例行检查及试验，，，确认装备状态完好后应实时解锁。。。。
10.2.3.4 对装置 5 年以上的外熔断器应实时替换。。。。
10.2.3.5 对已运行的非全密封放电线圈应增强绝缘监视，，，发明受潮征象时应实时替换。。。。
10.2.3.6 电容器室运行情形温度凌驾并联电容器装置所允许的最高情形温度时，，，应举行透风量校核，，，对不知足消除余热要求的，，，应接纳透风降温步伐或实验刷新。。。。
