一、站用110V直流系统（现实117V）， ， ，，，，正常运行时±58V。。。 。。
电压就是电势差， ， ，，，，较量的两个点的电压差值， ， ，，，，这两个点必需有毗连。。。 。。

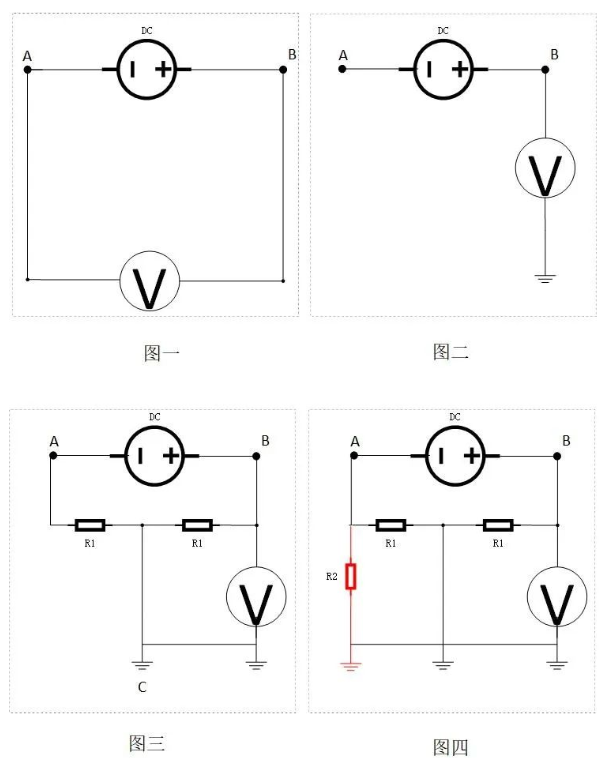

1.如图一， ， ，，，，A、B之间电势差为117V， ， ，，，，
2.如图二， ， ，，，，直流系统与地无毗连， ， ，，，，B对地测不出电势差， ， ，，，，
3.如图三， ， ，，，，C点接地为0电位， ， ，，，，AB之间通过大电阻R1平均分压后， ， ，，，，B对地电势差为58V
4.如图四， ， ，，，，负极A点爆发接地后， ， ，，，，若直接接地， ， ，，，，R1相当于被短接， ， ，，，，A点升高到0电位， ， ，，，，B对地电压相当于B对A电压， ， ，，，，为117V；；若A经由渡电阻R2接地， ， ，，，，R2与R1并联后阻值变�。。。 。。� ， ，，，，分得电压也变�。。。 。。� ， ，，，，A对地电压升高， ， ，，，，在-58V~0之间；；这也是电桥法监测直流系统绝缘状态的简朴原理。。。 。。
二、直流电压偏移， ， ，，，，直流对地电阻下降后， ， ，，，，怎样判断哪个支路接地呢

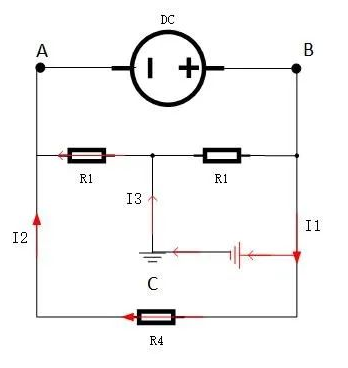

如上图， ， ，，，，假设R4为某支路负荷， ， ，，，，负荷电流I1和I2巨细相等， ， ，，，，偏向相反， ， ，，，，I1+I2=0， ， ，，，，若是之路中正极爆发了接地， ， ，，，，I1+I3+I2=0， ， ，，，，I1+I2=-I3。。。 。。
这个I3就是泄电流， ， ，，，，很�。。。 。。� ， ，，，，可是能被接地选线装置监测到， ， ，，，，从而确定接地支路。。。 。。

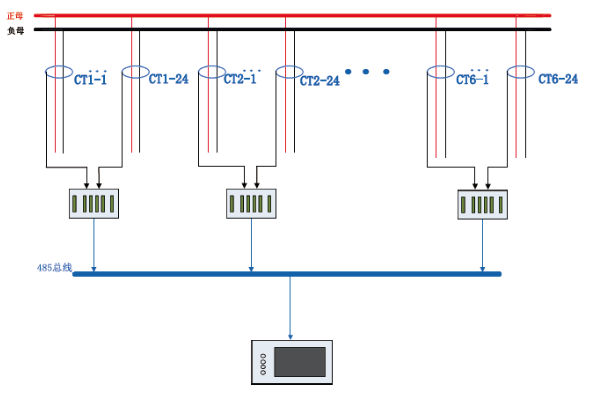

也就是通过小CT监测各支路泄露电流。。。 。。
正常流过小CT的电流和为0， ， ，，，，有接地时会爆发泄泄电流。。。 。。
三、注重这里的接地的“地”并不是真的地球的地面， ， ，，，，一样平常是毗连地网的物体， ， ，，，，好比箱柜的外壳， ， ，，，，端子排中的PE-N线等， ， ，，，，现实上直流接地查找到的缘故原由大都两类：1.接线过失误接地；；2.电缆导体直接间接（受潮）接触到金属箱柜体。。。 。。
