KWZK-BYQ系列变压器温控器知识先容
KWZK-BYQ系列变压器温控器知识先容
变压器内的油温、绕组温度影响绝缘质料的性能、寿命，，从而影响变压器的寿命，，甚至直接导致故障，，因此，，监测变压器内部实时温度很有须要。 。。。。。凭证测温原理，，温度计的类型有三种：1、水银温度计；；；；；；2压力温度计；；；；；；3铂电阻温度计。 。。。。。
测出的温度怎样使用：1、送出至本体表计，，通过指针实时显示；；；；；；2、通过表计的辅助接点控制冷却器、发报警信号等；；；；；；3、模拟量送出至测控装置，，在监控后台显示温度。 。。。。。运检职员凭证厂家使用说明书、规程对温度异常情形做出响应处置惩罚。 。。。。。
大型变压器内部高压、强磁�。 。。。。。�，普遍接纳原理“2压力温度计”。 。。。。。变压器的温控器有两种，，油面温控器和绕组温控器，，其原理、结构在一个地方有差别。 。。。。。直接先容绕组温控器。 。。。。。

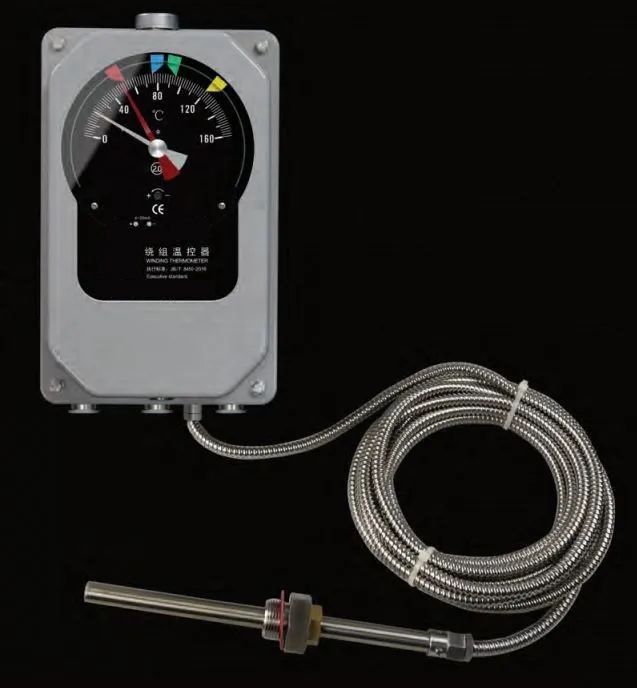

先来熟悉一下形状，，找了个黑乎乎的图，，若是把配景P成白色就好了。 。。。。。

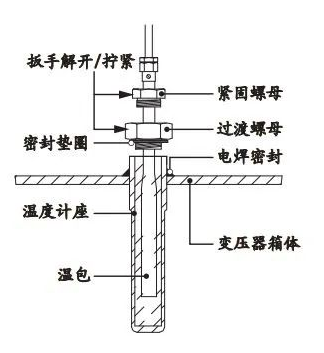

1、下方金属管件为底座，，温包安排在底座内部，，温包内是感温介质，，受热会膨胀
这变压器上方插入油中，，深度150mm左右，，
2、后面卷成数匝的是弹簧软管，，弹簧软管内是毛细管，，毛细管转达膨胀介质到表计。 。。。。。

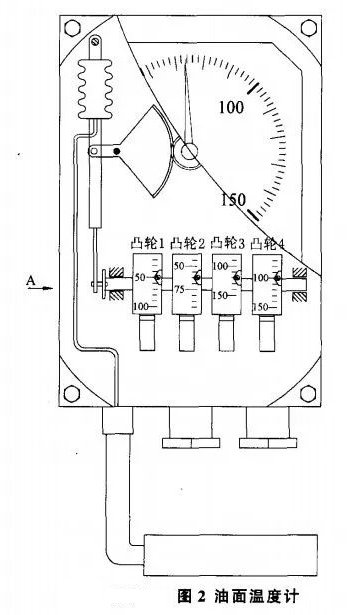

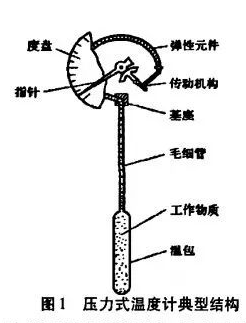

膨胀介质驱转动性元件，，通过传念头构发动指针，，上方表盘上白色的指针显示实时温度。 。。。。。
3、表盘上尚有一些信息：红色指针和红蓝绿黄四色指示块。 。。。。。
a. 当温度升高，，白色指针转到红色指针位置时，，再向右转动，，会发动它一起向右，，温度降低，，红色不会随着返回，，以是红色纪录白色到过的最大位置。 。。。。。
b. 四色指针对应了四组�？？？？ǔ１眨└ㄖ拥悖�，对应的温度值就是该辅助接点行动值。 。。。。。

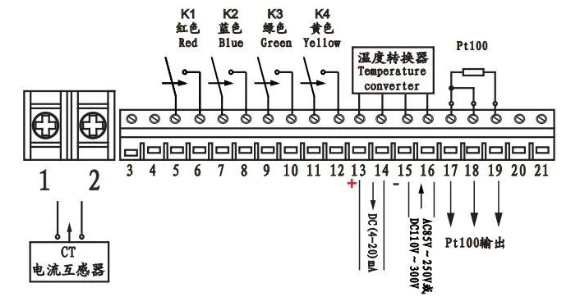

辅助接点的功效用户选择，，或许是：K1. 冷却器返回温度；；；；；；K2.冷却器启动温度；；；；；；K3.温度高报警；；；；；；K4温度高跳闸。 。。。。。
现在新的表计大多有6组辅助接点，，K5灰色，，K6紫色，，凭证需要使用或备用。 。。。。。
可是上面测出来的照旧油温，，和绕组没有关系啊。 。。。。。对了，，绕组谁人位置是温度计无法靠近的，，以是做了一个变通，，也就是绕组温控器和油面温控仪纷歧样的地方。 。。。。。

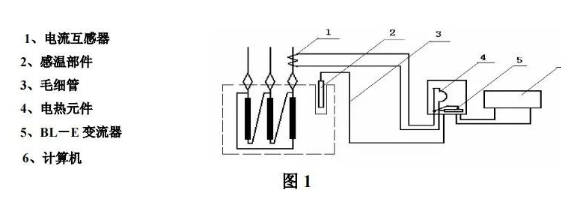

只是个原理示意图，，左边变压器的绕组怎么接不管它了，，这里1、4、5是特殊之处。 。。。。。简朴说原理就是把负荷电流这个145这个回路折算成铜温升，，叠加油温后成为绕组温度。 。。。。。
1是高压侧套管CT次级线圈，，输出的电流凭证某个要领，，通过5变流器折算成一个适合的电流（由于差别厂家变比等二次电流纷歧样，，以是要变流折算），，折算后的电流通过4电热元件爆发的热量驱转动性元件位移增大，，指示的温度也增大，，从而反应绕组温度。 。。。。。

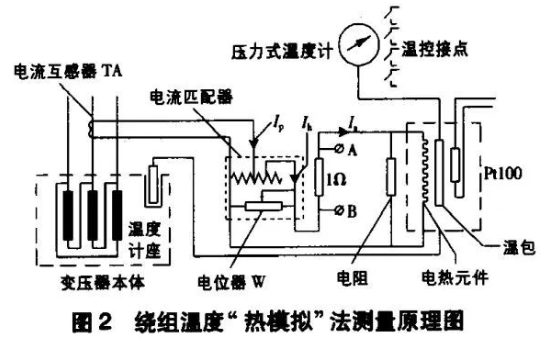

这里尚有一种热模拟要领，，CT二次电流折算后去加热温包，，
