GF5-J5系列电容液位计的应用及维护分享
电容液位计的应用及维护分享
一、GF5-J5系列电容式液位计事情原理及应用规模
电容传感器：电容传感器的原理是使用改变电容的几何尺寸或改变介质的性子和含量，，，，，，从而使电容量爆发转变的原理制成的。。。。。该手艺主要应用于压力、位移、液位、厚度、水分含量的丈量。。。。。
GF5-J5系列电容式液位计就是接纳丈量电容的转变来丈量液面的崎岖的。。。。。它是一根金属棒插入到盛液体的容器中，，，，，，金属棒作为电容的一个极，，，，，，容器壁（容器壁由导电质料制成）作为电容的另一个极。。。。。若是容器壁由非金属质料（不导电）制成，，，，，，则必需使用具有内外电极的管式电极。。。。。南北极间的介质即为液体及其上面的空气。。。。。由于液体介电常数与液面上空气的介电常数差别，，，，，，侧当液位升高时，，，，，，南北极间的介电常数总和也会爆发转变，，，，，，以是可以通过南北极间的电容转变值来丈量液面的崎岖，，，，，，电容式液位计的迅速度取决于两介电常数的差值，，，，，，并且只有液体介电常数与空气的介电常数恒准时才华包管液位丈量的准确性。。。。。
电容式液位计丈量的液体一样平常具有导电性，，，，，，以是电容液位计的金属棒电极都有绝缘层。。。。。
电容式液位计优点及应用领域：
体积小，，，，，，容易实现远传和调理，，，，，，适用于具有侵蚀性和高压的介质的液位丈量。。。。�？？捎玫牧煊蚣�，，，，，，如石油、化工、发电、食物、水处置惩罚、冶金、水泥等需要丈量液位的种种工况情形，，，，，，举行自动化丈量监控。。。。。
GF5-J5系列电容式物计是问鼎国际生产的一款物位计，，，，，，普遍应用于各高炉冲渣系统液位检测。。。。。
二、GF5-J5系列电容式液位计的选型及使用时应注重的问题
1.仪表与历程工况相符，，，，，，包括温度、压力、结构质料与介质的相容性。。。。。
2.由于传感器丈量的是电容量，，，，，，介质的介电常数与其迅速度有直接关系。。。。。当介电常数小于5时，，，，，，丈量难度增添，，，，，，此时推荐使用带同轴套管（B型）电容探头。。。。。注重这种探头只适用于液位丈量。。。。。
3.变送器外壳与电容壁的可靠接地很是主要，，，，，，关于包衬或非导电容器，，，，，，需要金属棒或同轴套管给探头提供接地参考电极。。。。。
4.仪表要求现场标校，，，，，，标校时要求现场可以提高或降低液位，，，，，，校准要领后面详述。。。。。
5.探头上残留的导电介质可能引起误差输出，，，，，，而非导电介质一样平常不会有此征象。。。。。
6.在丈量非导电介质时，，，，，，包管介质有稳固的介电常数很主要。。。。。介质介电常数通常由以下缘故原由引起，，，，，，如：添加其他介质，，，，，，干燥物质吸潮，，，，，，介质温度转变等。。。。。这些因素可显着影响仪表的精度和性能。。。。。如爆发上述情形，，，，，，仪表需要重新标校。。。。。而对导电介质，，，，，，介质温度转变对丈量效果无影响。。。。。
三、GF5-J5系列电容式液位计的装置应用
1.关于没有同轴套管的探头，，，，，，要求容器截面必需是规则的，，，，，，并且装置时探头应与容器壁平行，，，，，，象卧式筒形容器，，，，，，建议使用带同轴接地管的探头。。。。。这点对非导电介质的情形尤为主要。。。。。
2.关于没有同轴套管的探头，，，，，，若是丈量介质。。。。。是导电的，，，，，，而罐壁是非导电的，，，，，，在探头旁增添一根辅助电极时有须要的，，，，，，这样可以增添仪表的稳固性和准确性。。。。。要求辅助电极是同探头等长且相对牢靠的硬金属杆，，，，，，他的一端深入到液体底面，，，，，，另一端与仪表壳体地相毗连。。。。。
3.电极的装置处不可有滋扰，，，，，，如搅拌器，，，，，，入料口等。。。。。注重探头不可与被测介质之外的任何其他物质接触。。。。。
4.罐顶有足够的空间以便完成有关装置调试等操作。。。。。
5.从上部笔直装置时，，，，，，杆式探头或缆式探头的长度L应知足该公式的要求：L《=容器高度-30mm。。。。。
6仪表接地至关主要。。。。。有些情形下，，，，，，需要用生料带或麻绳包裹毗连螺纹以抵达密封的目的，，，，，，但会影响接地的可靠性。。。。。因此需要用外部电缆将仪表外壳上的接地端子与容器毗连来实现可靠接地。。。。。
7.在探头装置历程中不要划伤电极外层绝缘层。。。。。
8.仪表头可以左右旋转270o左右，，，，，，以便接线。。。。。

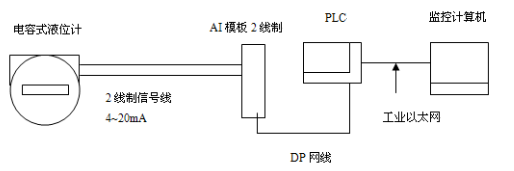

9.电容液位计仪表毗连图：
10.装置调校完成后，，，，，，注重将表壳盖拧紧，，，，，，避免蒸气进入损坏表内元气件。。。。。
11.装置位置只管远离收支料口，，，，，，以免探头受料流攻击而爆发晃动而影响丈量。。。。。建议装置后探头距罐壁或障碍物0.2米以上
电气毗连注重事项：
变送器外壳按IP65防护标准设计，，，，，，用户现场装置时，，，，，，接线盒端盖和了案进螺栓要拧紧，，，，，，以防外部情形中气体、液体的进入，，，，，，特殊是在有侵蚀性介质保存的场合。。。。。
四、液位变送器的标校
1、变送器接完线并确认无误后，，，，，，拧紧接线端盖后，，，，，，PLC模板上电后，，，，，，便会给仪表供出24V电源，，，，，，表头点亮应有显示。。。。。不然检查接线是否准确，，，，，，线路有无故障。。。。。

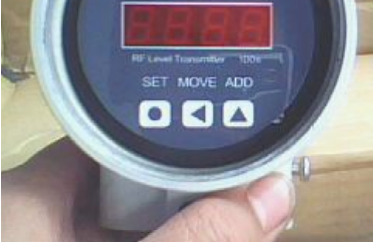

电容液位计的表头接纳4位LED 显示，，，，，，其中小数点位置不可调，，，，，，10m以下量程的小数点牢靠在第一位后，，，，，，10米以上量程的小数点牢靠在第二位后，，，，，，显示单位为米。。。。。三组按键划分为：SET（设置）、MOVE（移位）和ADD（增添）
2、AT100S变送器的设置。。。。。
GF5-J5系列变送器在使用前，，，，，，要做现场标定。。。。。规范时接纳两点标定法。。。。。首先选择一个低物为点，，，，，，这一点可以是零点，，，，，，也可以是高于零点的某一点。。。。。把已知物位，，，，，，通过LED表头的三个按键，，，，，，写入变送器；；再将物位升高到一个高点，，，，，，同样要领将这个已知物位写入变送器。。。。。这样就完成了变送器的标定事情。。。。。（有条件的话只管两点标定，，，，，，以包管显示值线形转变）
详细设置要领如下：
（1）按“SET”键，，，，，，显示PASS
（2）按“MOVE”键进入密码设置界面，，，，，，显示0000，，，，，，其中末位“0”在闪灼。。。。。继续按“MOVE”键可以使闪灼位由右至左依次移动，，，，，，闪灼位即为目今设置位。。。。。
（3）按“ADD”键将显示值设为：0001，，，，，，此数为进入现场标定界面的密码。。。。。
（4）按“SET”键显示№＿1，，，，，，即第一点标定。。。。。
①按“MOVE”键，，，，，，此时显示出上一序次一点规范时的值，，，，，，通过“MOVE”和“ADD”键将显示值设置为目今现实液位对应的值。。。。。再按“SET”键显示SAU1询问是否生涯。。。。。此步也可按“SET”键退出第一点标定。。。。。
②按“MOVE”键举行第一次确认后显示SAU2，，，，，，此步也可按“SET”键退出第一点标定。。。。。
③再按“ADD”键第二次确认后，，，，，，显示----，，，，，，此时进入第一点自动标定状态，，，，，，直至显示oH为止，，，，，，第一点标定完成。。。。。
（5）按“SET”键显示№＿2即第二点标定。。。。。
①按“MOVE”键，，，，，，此时显示出上一序次二点规范时的值，，，，，，通过“MOVE”和“ADD”键将显示值设置为目今现实液位对应的值。。。。。再按“SET”键显示SAU1询问是否生涯。。。。。此步也可按“SET”键退出第二点标定。。。。。
②按“MOVE”键举行第一次确认后显示SAU2，，，，，，此步也可按“SET”键退出第二点标定。。。。。
③再按“ADD”键第二次确认后，，，，，，显示----，，，，，，此时进入第一点自动标定状态，，，，，，直至显示oH为止，，，，，，第二点标定完成。。。。。需要说明的是并不需要第二点液位一定高于第一点，，，，，，但为了包管丈量精度，，，，，，两点间距应只管大，，，，，，并且两点都应该经由准确标定。。。。。
（6）按“SET”键显示0000，，，，，，完成标定历程，，，，，，进入丈量状态。。。。。
五、GF5-J5系列电容式物计故障处置惩罚
电容式液位计在现场应用中的常见问题是显示波动大和缆绳赃污造成显示禁绝。。。。。自从加了套管以后，，，，，，因液面不稳造成的波动问题已基本获得解决。。。。。以是处置惩罚故障时需要检查的主要问题是缆绳绝缘层是否破损裸漏、缆绳是否被污泥和杂物附着、探头是否被渣埋住、变送器里的电器元件是否因蒸汽侵蚀造成损坏和短路。。。。。
处置惩罚办法：
1、首先需要检查接地，，，，，，接地不良会造成数值禁绝。。。。。
2、再逐步拎起缆绳，，，，，，视察液位计表头是否随拎起高度转变，，，，，，同时检查缆绳是否脏污。。。。。液位计表头稳固化需要检查供电线路、变送器内部元件有无损坏、缆绳绝缘层是否被磨漏或替换液位计。。。。。若液位计表头无纪律转变很可能是缆绳绝缘层被磨漏或变送器内部元件损坏。。。。。缆绳赃污的要用软布将缆绳擦拭清洁（注重拎放和擦拭缆绳时不要让缆绳绝缘层破损）。。。。。缆绳擦拭后将液位计放入水中，，，，，，丈量水的深度是否与显示一致，，，，，，如纷歧致需重新标定（只管两点标定，，，，，，包管丈量准确）。。。。。
3、如表头显示最大或横杠说明缆绳绝缘层已经磨漏，，，，，，需要替换新的液位计，，，，，，有时间显示差池是由于液位计的坠被渣埋住了，，，，，，需要将坠拎出来处置惩罚，，，，，，若是有须要应将液位计提起响应高度或替换缆绳短一些的液位计以避免触渣并在显示表上重新设置量程上下限。。。。。
实验：取一大盆水，，，，，，将液位计缆绳及探头盘着放入，，，，，，用实验的要领强调电容式液位计外接电极（接地）的主要性，，，，，，视察变送器外接电极和不过接电极时的区别。。。。。
