阀门定位器调试办法

2025-04-30 08:54:35 问鼎国际

阀门定位器调试办法

1.定位器的基本先容

该定位器是数字式电气阀门定位器。。

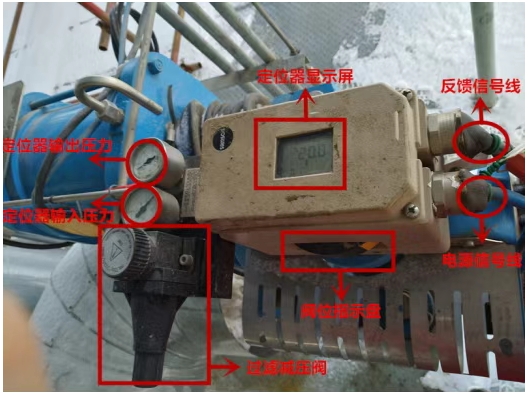

阀门定位器的基本组成:电子行程传感器系统、模拟电/气转换系统、带微处置惩罚器的电子单位。。其显示屏显示符号寄义和各按钮作用在以下几图中详细先容。。

图片要害词

图片要害词

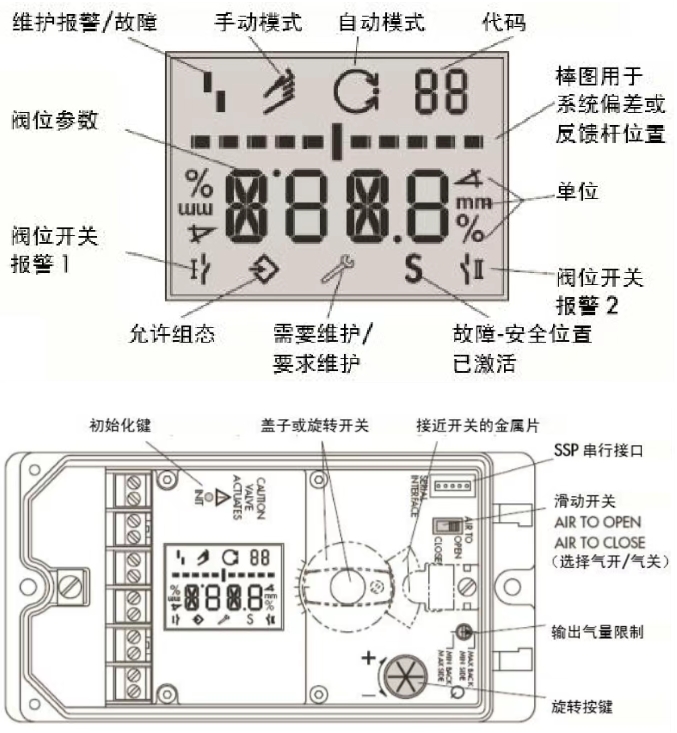

显示寄义及其按钮位置图

图片要害词

2、调试前准备事情

1.准备工具:十字螺丝刀(1×100mm)、一字螺丝刀(3×100mm)、运动扳手(8寸)、运动扳手寸(10寸)、万用表、对讲机等。。

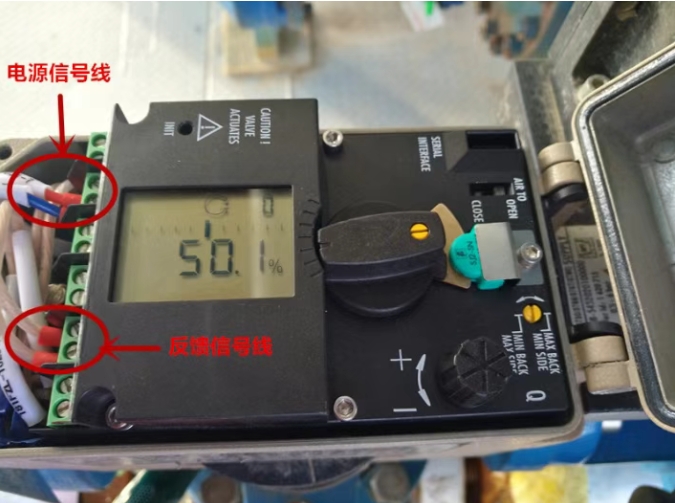

2.检查定位器,,电磁阀,,反响开关接线。。

3、检查阀门供气压力并对过滤减压阀排污。。

1.阀门定位器的菜单先容及自整定

2.菜单“0”项为操作模式,,共有四项

注重:若要选择响应的菜单项,,先用玄色旋钮旋转至响应的菜单选项,,好比“0”选项,,按下玄色旋钮,,当“0”闪灼时,,再旋转玄色旋钮旋转至响应选项,,好比“MAN”项,,再次按下玄色旋钮确定,,完成操作,,此要领以下均适用

MAN为手动操作模式

AUTO为自动操作模式

SAFE为故障-清静位置

ESC为作废

在此我们选择AUTO(自动模式)

3.菜单“1”项为手动给定阀门行程,,此菜单项只有将“0”项菜单选择为MAN(手动模式)时才会泛起,,此时可转动旋转按钮手动给定阀门行程。。

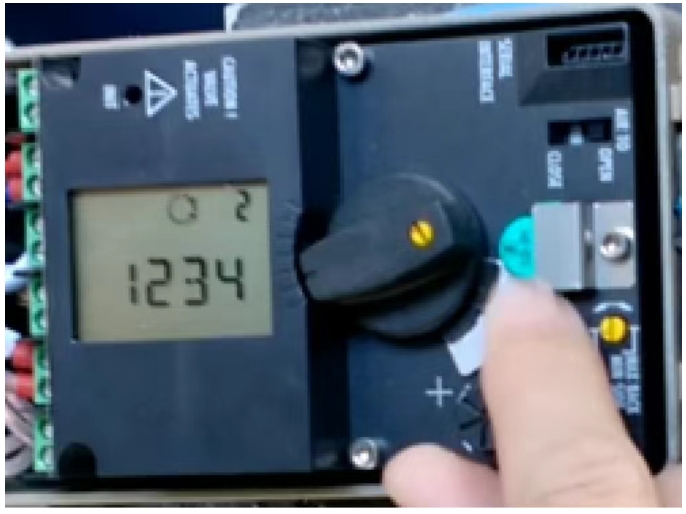

4.菜单“2”项可调解显示偏向,,即将显示器的可视偏向调解180°

图片要害词

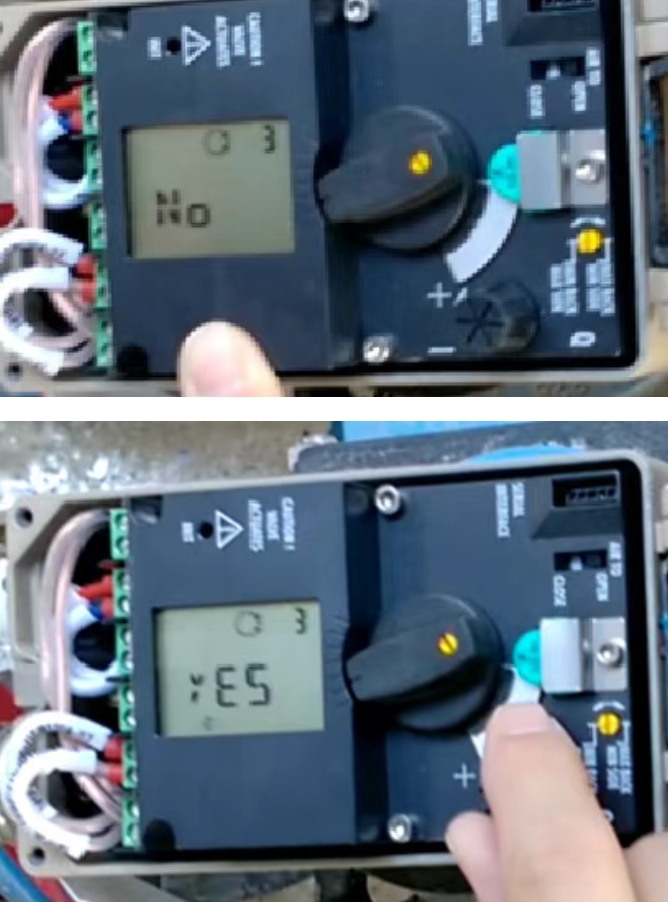

5.菜单“3”项为确认允许组态,,有三个菜单选项NO、YES、ESC  通过旋转按键选择“YES”对定位器举行组态。。

图片要害词

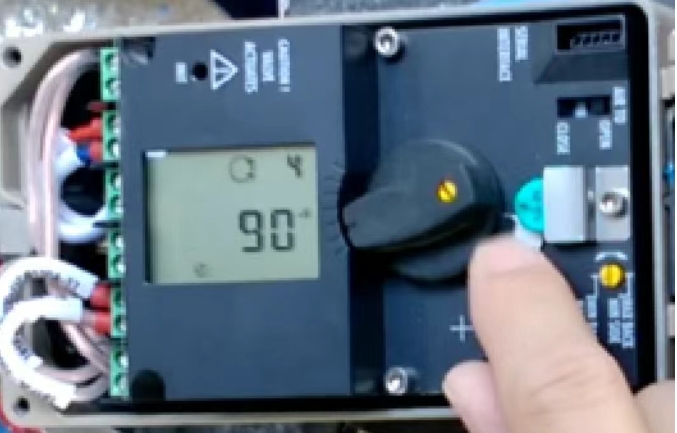

6.菜单“4”项为毗连销钉位置,,此处凭证现场阀门选择90°,,即角行程执行机构

图片要害词

注重:操作此项时,,必需将“3”项选为YES

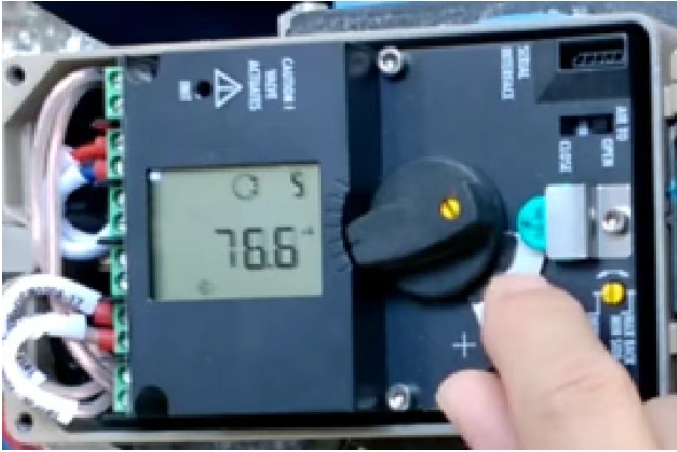

7.菜单“5”项为额定规模,,此项我们不做调解。。

图片要害词

注重:操作此项时,,必需将“3”项选为YES

8.菜单“6”项为初始化模式,,共有六项:

MAX:控制阀的最大规模,,从气动执行器的关闭至另一偏向阻止点(即控制阀从全关到全开)阀内件的行程/转角

NOM:控制阀的事情规模,,从关闭位置到指示的开位置阀内件的行程/转角

MAN:手动选择规模

SUB:在线替换校验(紧迫模式)

ZP: 零点校验

ESC :作废

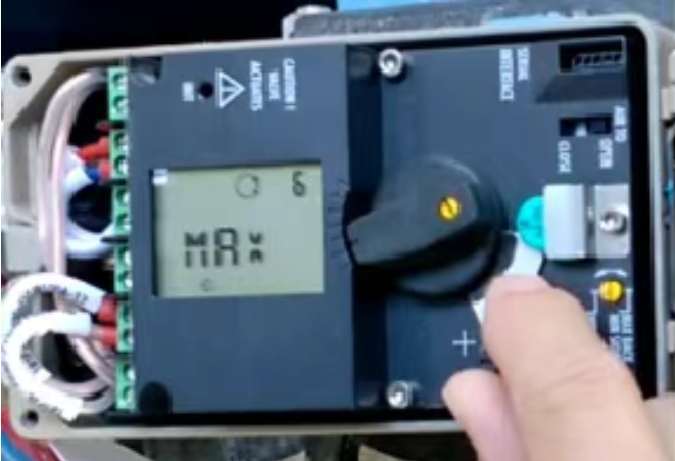

在此我们选择“MAX”,,按下初始化按钮,,阀门最先自整定

图片要害词


注重:在自整定前需将“3”项选为YES,,并给定位器输入一个大于4毫安的信号

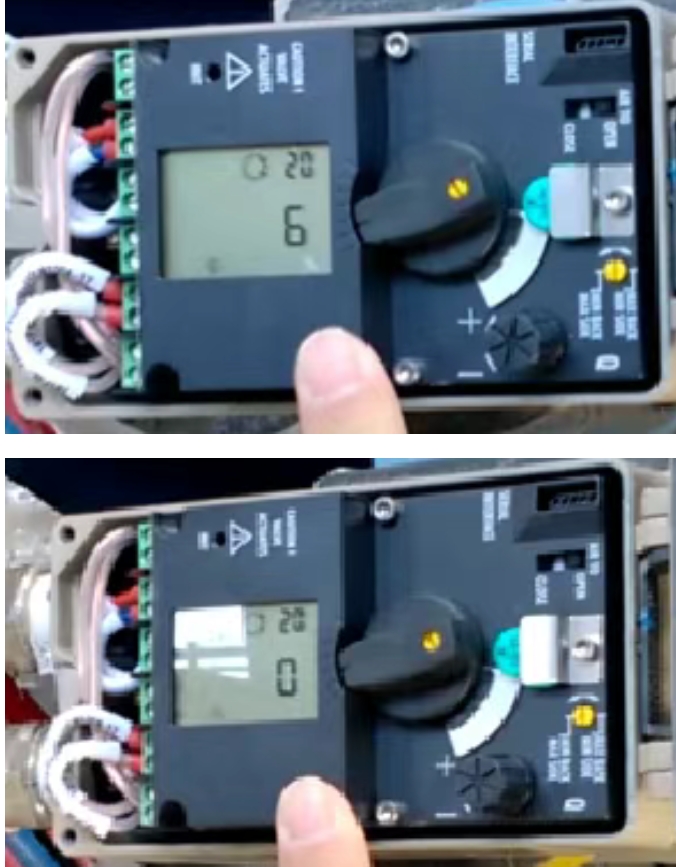

9.菜单“20”项为线性,,共有九项:

0:线性

1:等百分比

2:反向等百分比

3:SAMSON蝶阀线性

4:SAMSON蝶阀等百分比

5:VETEC旋塞阀线性

6:VETEC旋塞阀等百分比

7:V型球阀线性

8:V型球阀等百分比

9:用户自界说(通过操作软件确定)此项可凭证工艺要求选择差别的线性,,在此我们选择“0”(线性)。。

图片要害词

注重:操作此项时,,必需将“3”项选为YES

阀门行程测试

完成自整定,,盖好定位器接线盒盖,,联系中控室对阀门举行行程测试(0%、25%、50%、75%、100%,,75%、50%、25%、0%),并通过小开度测试确认阀门反响信号。。
