气动元件装备的相关附件
气动元件装备的相关附件
1.消声器和阀岛

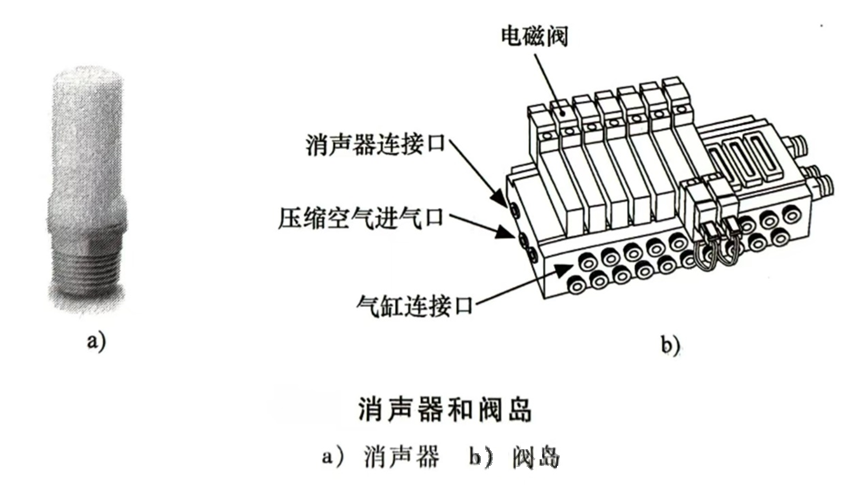

电磁阀倾轧的都是高压空气，，， ，，若是直接将它们排入大气中，，， ，，则会爆发爆鸣声。。。。。因此，，， ，，我们需要在电磁阀上装置一个叫消声器的消声部件（见下图）。。。。。而在同时使用多个电磁阀的场合下，，， ，，可以使用并排装置的阀岛（见下图）。。。。。由于提供压缩空气的管道和消声器都可以并排装置在阀岛上，，， ，，为工人操作提供了许多便当。。。。。需要注重的是，，， ，，在多个电磁阀同时势情的场合下，，， ，，电磁阀操作的重叠会对阀岛内的气压和流量爆发很大的影响，，， ，，在选择压缩空气的供应管道和消声器的容量时要注重选择规格。。。。。
2.调速阀的结构

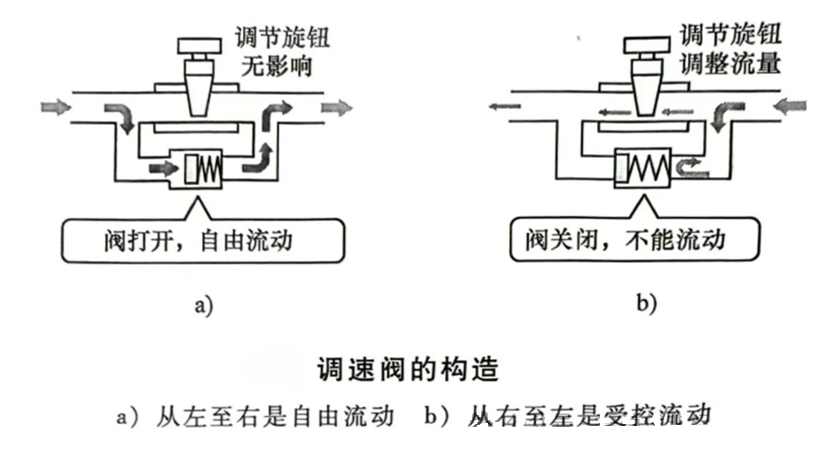

调理气缸事情速率的机构是调速阀。。。。。调速阀的内部有两条空气通道，，， ，，一条通道内部空气只能坚持统一偏向单向流动； ；；；；而另一条通道的内部空气则可以双向恣意流动，，， ，，但通道内空气的流量受旋钮翻开和关闭的影响（见下图）。。。。。
3. 调速阀的毗连要领
调速阀的毗连要领有两种，，， ，，一种是通过调理气缸排宇量的排气节约调速，，， ，，另一种是通过调理气缸进宇量的进气节约调速。。。。。两种要领下在调速阀和气缸举行毗连时，，， ，，调速阀的朝向有所差别。。。。。

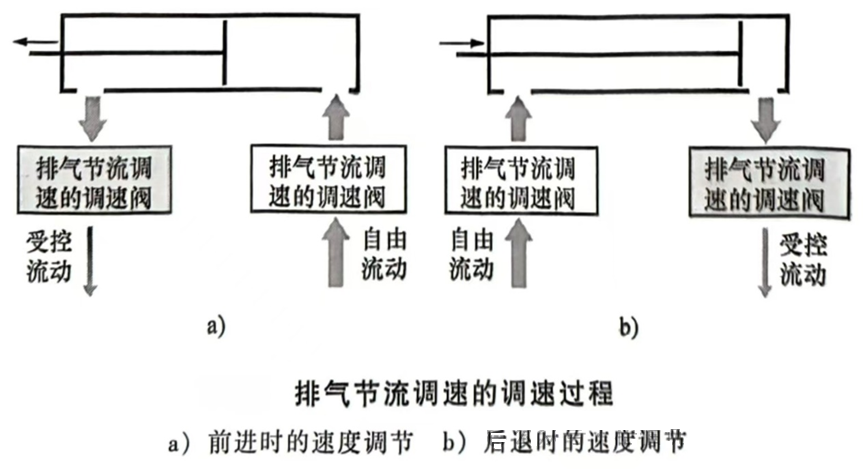

由于排气节约调速的气缸运动历程更平稳，，， ，，速率调解也更容易，，， ，，因此双作用气缸通常都接纳排气节约调速的方法举行配管（见下图）。。。。。另一方面，，， ，，单作用气缸通常使用进气节约调速的方法举行毗连。。。。。调速阀离气缸的距离越短，，， ，，应答性越好，，， ，，最理想的装置方法就是将调速阀直接毗连在气缸的气口上。。。。。
4.去除异物的空气过滤器
在向机械提供压缩空气时，，， ，，应先将压缩空气运送到空气过滤器中。。。。。在压缩机爆发压缩空气和通过管路抵达机械的历程中，，， ，，容易混入细小的异物和水分。。。。。浚�？？？？掌似骶褪怯美垂苏庑┪镏�，，， ，，以避免对电磁阀和气缸爆发欠好的影响。。。。。一样平常的空气过滤器的过滤规格为5μm级。。。。。为了去除更细微的灰尘，，， ，，市面上也有过滤规格为0.3μm级的水雾疏散器和过滤规格为0.01μm级的微雾疏散器。。。。。
5.调理压力的减压阀

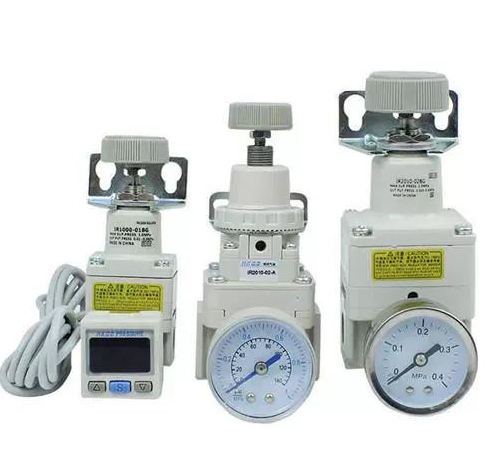

气压调理器也可以称为减压阀，，， ，，它是用于降低压缩空气压力的装备。。。。。由于空气压缩机装置在工厂的一个牢靠地方，，， ，，在多个装备同时使用的情形下，，， ，，空气压缩机提供的压缩空气压力会下降，，， ，，这会影响气缸的输出和事情速率。。。。。若是在机械的输入口将压力设定为稍低的压力，，， ，，则可以阻止压力波动带来的影响。。。。。
例如，，， ，，当空气压缩机输出的压缩空气的压力为0.6~0.7MPa时，，， ，，可以将减压阀设定为0.5MPa。。。。。由于减压阀和空气过滤器的使用都是须要的，，， ，，市场上有成组销售的情形。。。。。
6.传感器和浮动讨论
装置在气缸上的传感器用来检测气缸是否按预期举行事情。。。。。一样平常来说，，， ，，为了确定气缸的伸缩，，， ，，通常需要使用两个传感器，，， ，，并且每个气缸都有专用的传感器。。。。。
浮动讨论的作用是在将气缸活塞杆的前端和部件毗连时，，， ，，将两者的错位吸收并瞄准。。。。。它的作用与之前先容的毗连电念头轴的联轴器相同。。。。。
7.配管讨论
毗连气动系统的各个部件时，，， ，，需要使用配管讨论。。。。。由于流体流动需要密闭性，，， ，，因此使用带锥度的锥螺纹。。。。。

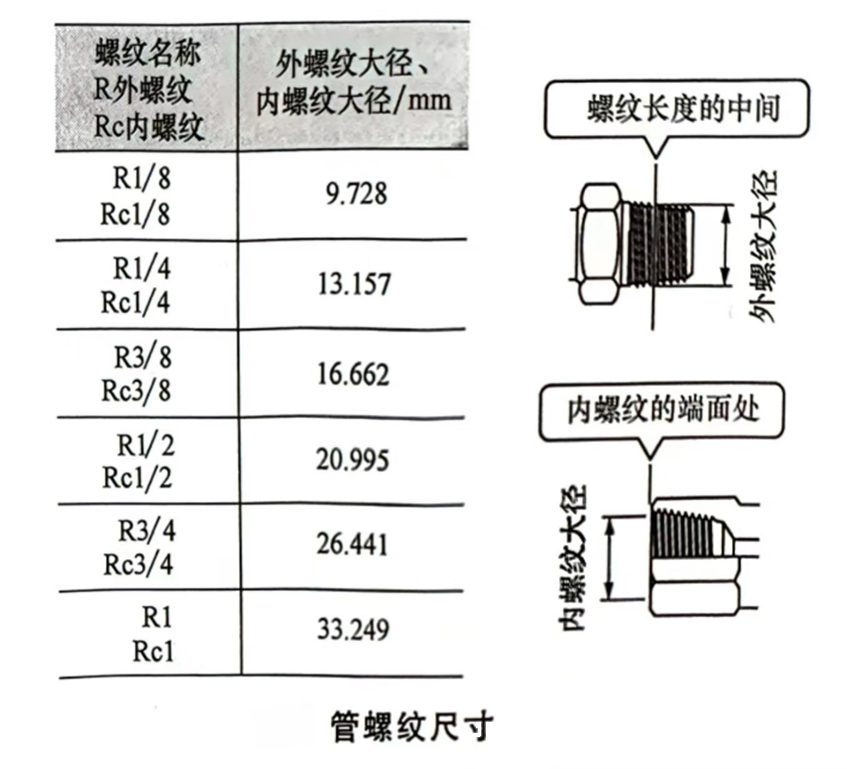

锥螺纹的体现要领是，，， ，，锥形外螺纹用R体现，，， ，，锥形内螺纹用Rc体现，，， ，，后面是尺寸（见下图）。。。。。
配管讨论有L形、T形等多种形状，，， ，，为了提高密闭性，，， ，，要在外螺纹上纠葛密封胶带再拧入。。。。。另外，，， ，，与配管毗连使用时要选用易于拆卸的一键式讨论或快换讨论。。。。。
8.管道
输气管道通常由尼龙或聚氨酯制成，，， ，，这两种质料柔软易于弯曲，，， ，，便于在狭窄的空间内安排，，， ，，产品目录中纪录的管道直径都是指管道外径。。。。。虽然管道尺寸的最优值应该由气缸的尺寸和行动速率来求出，，， ，，但在现实事情中往往用履历决议。。。。。
市面上销售的常见外径尺寸有4、6、8、10、12、16。。。。。为了区分，，， ，，将用于运送压缩空气和真空的管道颜色设为差别，，， ，，这样既容易区分又利便。。。。。
9.配管示例

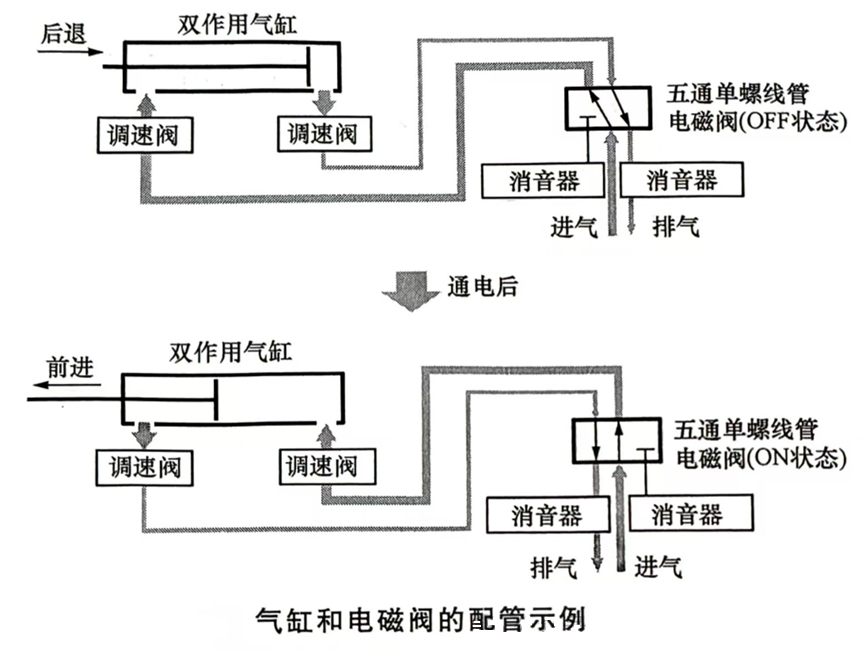

通常使用双作用气缸和五通单螺线管、双位电磁阀。。。。。双螺线管和三位电磁阀尺寸大，，， ，，同市价钱腾贵，，， ，，因此仅在须要的场合接纳。。。。。气缸和电磁阀的配管示例如下图所示。。。。。
