高炉双顶压控制知识分享
高炉双顶压控制知识分享
摘要： 通过双顶压手艺把高炉顶压与BPRT顶压控制连系在一起，，，，，包管高炉正常生产。。。
1、简介：
在高炉的控制参数中,炉顶压力是很是主要的参数之一。。。炉顶压力的控制精度直接影响高炉的顺行、产量。。。BPRT是高炉煤气余压透平接纳装置的简称，，，，，即使用高炉炉顶煤气具有压力能和热能，，，，，使煤气通过透平机组膨胀作功，，，，，举行能量接纳的一种装置。。。浚�？？？山幽筛呗姆缦哪芰康�1/3以上。。。它的特点是不必耗任何燃料，，，，，不改变原煤气品质，，，，，无污染公害的是最经济的装备，，，，，完全取代高炉调压阀组调理能力稳固高炉顶压，，，，，包管高炉炉顶压力波动在工艺允许规模内。。。
2、透平工艺流程说明：

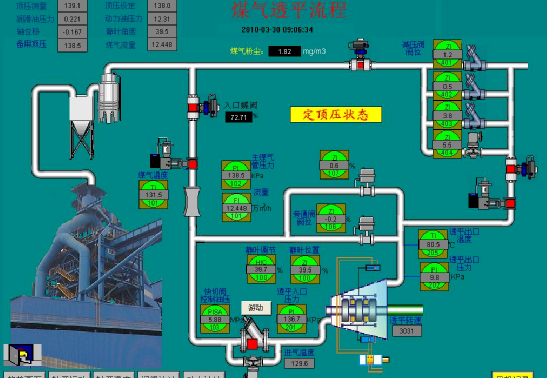

高炉煤气工艺流程图如下：
高炉煤气从炉顶经重力除尘起源过滤后变为含有小颗粒的煤气，，，，，再通过布袋除尘后变为净煤气，，，，，正常生产时平均煤气流量为12万方，，，，，压力为140KPa，，，，，温度为150度左右。。。在没有BPRT时，，，，，煤气从减压阀组减压后进入煤气总管网供后续装备使用，，，，，总管网压力坚持在10KPa左右。。。
BPRT是在减压阀组前、 后段管道上接入透平装置。。。在BPRT投入使用时，，，，，减压阀组是关闭的，，，，，为包管尽可能的多使用高炉煤气来节能，，，，，以是为了镌汰阀组煤气走漏量，，，，，在调压阀组关闭的同时也关闭调压阀组旁边的蝶阀。。。在透平机组退出时，，，，，一定要先包管蝶阀的开启，，，，，不然会造成高炉煤气无地方流动而憋压造成事故。。。
通过上边工艺流程我们可以看到，，，，，高炉顶压139.1KPa与透平机组入口压力136.7KPa差别，，，，，这是由于高炉煤气经由管网及布袋除尘时有压力损。。。正常时压力损小于5KPa，，，，，如压力损过大则说明煤气管网异常。。。
3、保存问题与刷新步伐：
通过工艺说明可看到BPRT透平机组与减压阀组一样也接纳高炉顶压丈量信号和顶压设定信号来调理高炉顶压。。。差别的是减压阀组的调理信号在高炉本体PLC上，，，，，经由丈量与设定比照后直接输出控制。。。而透平机组则需要把高炉顶压丈量与设定信号经硬连线屏障后送到BPRT的PLC上，，，，，经运算后输出到透平机组静叶控制上。。。在信号异常时，，，，，减压阀组会由于无信号而坚持不动，，，，，透平机组则由于无顶压控制信号而紧迫自行关闭，，，，，�；；；せ椴换崴鸹�。。。
以是透平机组对顶压控制信号要求十分严酷，，，，，维护好顶压控制信号对机组的清静运十分主要。。。但种种情形都会爆发，，，，，如09年4#高炉多次因料场高压突然断电，，，，，造成高炉值班室因停电检测不到相关数据而无法发出控制指令，，，，， 4#煤气透平机组顶节调理系统被迫阻止运行，，，，，致使高炉水封击穿，，，，，造成生产装备的重大损失。。。
经由相关职员的配合剖析，，，，，确认这种情形保存装备运行清静隐患。。。提出双顶压刷新，，，，，即高炉炉顶双顶压，，，，，高炉与透平机组双顶压看法。。。
高炉炉顶双顶压意思是在上升管道再取一个顶压丈量装置，，，，，两个顶压按期举行磨练。。。寻常维护好第二顶压，，，，，在第一顶压泛起异常时能自动投入，，，，，包管生产一连性。。。
高炉与透平机组双顶压意思是在高炉因异常情形发不出顶压丈量与设定信号时，，，，，透平机组入口流量赔偿压力作为备用顶压自动投入使用，，，，，设定信号自动坚持异常前设定值，，，，，高炉正常后又自动投入高炉顶压丈量与控制信号来控制。。。为包管与高炉顶压切换时无扰动，，，，，透平机组入口流量赔偿压力还要加上管网损失才华作为高炉顶压丈量信号来控制使用。。。
我们针对现场举行了如下刷新：
1 .对高炉与BPRT控制线路的高炉端接纳一点接境地伐，，，，，并在BPRT端进隔离器前再加入一级LC滤波器，，，，，能很好的滤掉低次谐波。。。
2 .在高炉上升管道接入防堵头取压管及PDS压力变送器，，，，，获得第二个顶压，，，，，在高炉本体PLC上加入较量程序，，，，，两个压力相差4KPa报警，，，，，提醒需要维护。。。断线自动投入另一顶压，，，，，在高于6KPa时自动投入顶压高的信号。。。
3 .在BPRT微机上作高炉顶压丈量信号与设定信号断线或短路报警及自动投入程序。。。

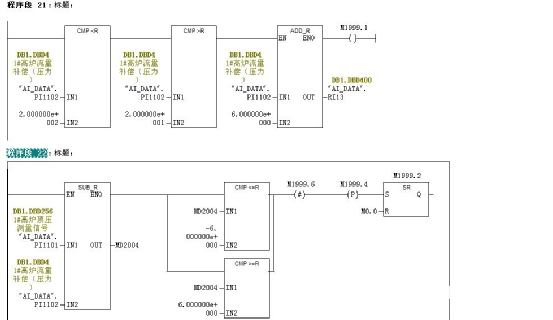

图1：入口流量赔偿压力与高炉信号举行差动较量，，，，，波动大于6KPa则报警提醒压差过大。。。入口流量赔偿压力加上管道压力损6KPa（留有清静余量）作为备用顶压。。。

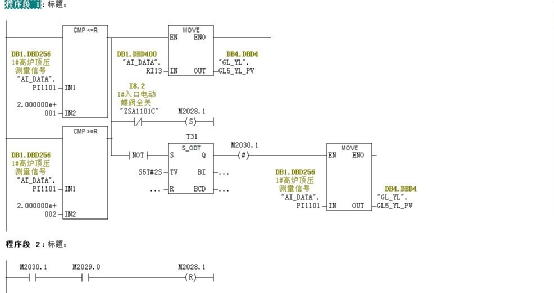

图2：在高炉顶压小于20KPa或大于200KPa时自动切换到备用顶压上，，，，，并同时发出报警。。。不然以高炉顶压为准。。。

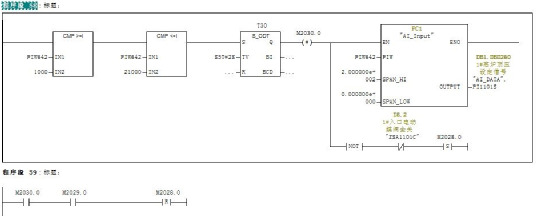

图3：高炉设定压力如泛起断线或短路时自动锁定高炉设定顶压并发出顶压设定信号异常报警。。。
在刷新项目完成后，，，，，在09年的10月份就遇到一起事故：其时4#高炉炉前PLC的CPU损坏，，，，，由于接纳了双顶压控制手艺，，，，，4#BPRT透平机组实时自动的把机组入口压力作为高炉的顶压来举行调压控制，，，，，完善的包管了高炉顶压的稳固，，，，，槽下因此也能正常上料，，，，，并得以给我们处置惩罚故障的时间，，，，，随后我们查找故障、替换CPU、编译硬件、下载程序，，，，，破费约莫2个多小时，，，，，整个事故中没有影响高炉的正常生产，，，，，同时也包管了风机与透平机组的清静运行，，，，，受到生产单位的好评。。。
4、竣事语：
随后我们把双顶压手艺推广到其它高炉上应用，，，，，也多次在高炉控制系统泛起问题时施展了重着述用，，，，，稳固了高炉炉况运行，，，，，并有富足的时间来解决生产中遇到的突发问题。。。
