FF总线组态及二次风门问题处置惩罚履历分享

FF总线组态历程如下：

第一步：找到对应位置，，，如KKS码为10HHA01AA101 #1角AA层二次风门气动调理风门，，，EXT11-1，，，A1  P1.

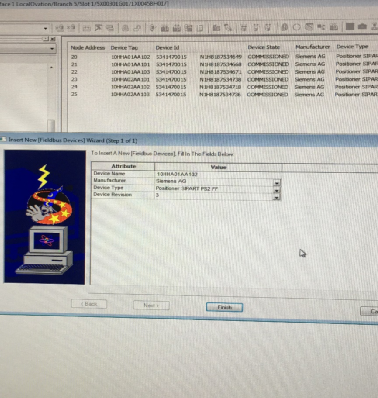

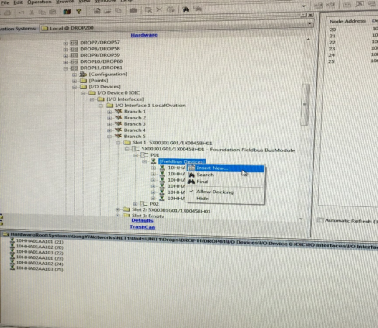

找到Dorp11，，，Interfaces中选Branch5,slot1,P01端口：然后最先新加点名，，，如下图：

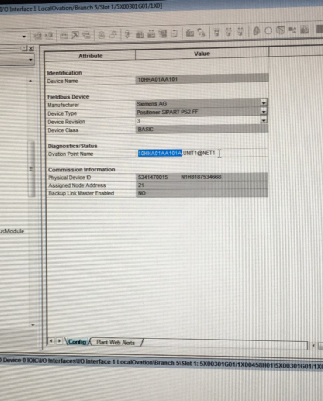

第二步：二次风门为西门子的，，，选择siemens AG,选择如下：

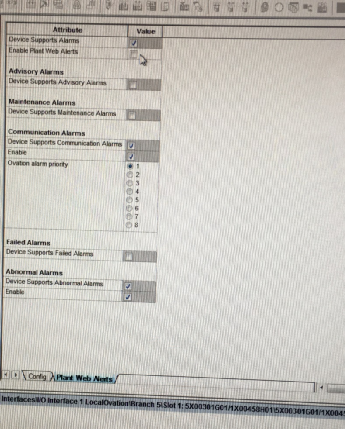

第三步：加诊断点，，，在其KKS码后加A诊断，，，Enable Plant Web Alerts 不勾选。。。。。。

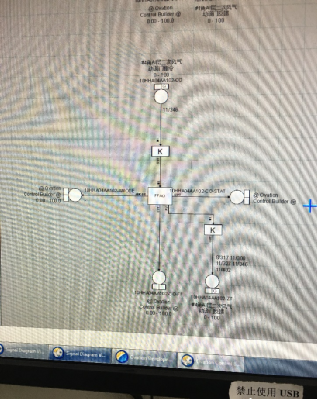

第四步：导入逻辑，，，Control Tasks一样平常将其编入Control Task 3,最先导入逻辑（电科院设计），，，只需要把修改为自己组态的KKS码就行，，，生涯。。。。。。

第五步：将其授权，，，激活。。。。。。

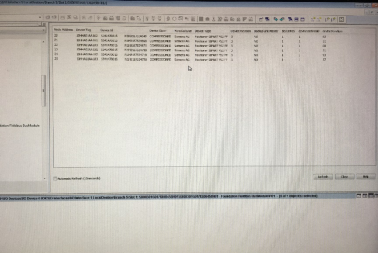

第六步：最终激活乐成，，，显示为：

此为FF总线组态加逻辑历程。。。。。。

当通讯不上时可以使用FF装备FBT-6来电子间查找，，，看是否能够找到地点通讯上，，，详细使用要领可以拿着装备现场交各人使用。。。。。。若是找不到地点说明现场接线有问题，，，需要去查找风门接线，，，看线是否接错。。。。。。

FF总线二次风门泛起缺陷为风门之间组态过失，，，风门与风门之间组态组反即10HHA01AA101对应Device ID为N1H8187534668,10HHA01AA102对应Device ID为N1H8187534649，，，其Device ID对应相反。。。。。。

修改历程：应确认Device ID,划分给每个装备commission时使各自的风门KKS码授权对应的Device ID，，，再重新commission即可。。。。。。

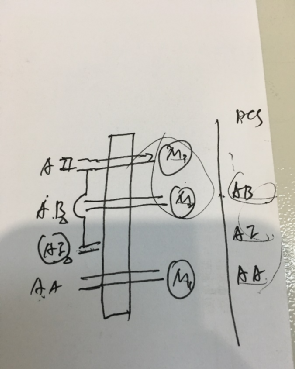

A C E内部有连杆，，，是双层挡板，，，在双层挡板间尚有一层油枪的二次风，，，热工图纸设计执行器毗连双层的下层，，，现实装置时毗连的双层的上层。。。。。。

DCS中确认顺序划分为AA AI AB，，，而着实装置毗连的为上层应为AII，，，即AI为AII。。。。。。顺序为AA AB AII.故将AB,AII层KKS码重新凭证对应顺序划分Commission对应的Device ID即可。。。。。。
