烧结机配料装备电气故障剖析总结
烧结机配料装备电气故障剖析总结
1.前言
炼铁事业部1#烧结机是钢铁厂首个360㎡烧结机，，2007年投产以来，，日产烧结矿9000吨 综合返矿率12-15%，，是钢铁厂钒钛冶炼手艺大型化、现代化生长前进的一个丰碑 。。。。。 。2019年以来，，公司提出“以高炉为中心，，以钒定钢”的指导头脑，，而烧结机作为高炉生产主要质料—烧结矿的生产产线，，其制品矿的数目与质量对高炉生产稳固有着主要意义 。。。。。 。
配料环节作为烧结系统第一个工艺流程，，其配比能否准确执行，，对后续烧结工艺的举行有着至关主要的作用 。。。。。 。确保配料整体装备稳固，，需要对其装备组成及控制原理举行深入研究 。。。。。 。
2.配料电气装备组成及概述
配料系统，，共有料斗14个，，划分承载 铁精粉、生石灰、除尘灰、煤粉及返矿 。。。。。 。差别质料通过圆盘给料机、螺旋给料机、拖料皮带机、星型给料机等可调速装备经由重量检测环节安排到配一皮带机，，运至混料环节举行充分混淆 。。。。。 。

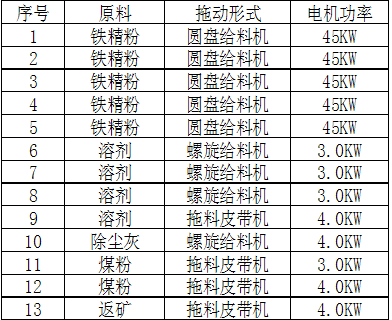

详细装备质料及负载见下表：
部分料重经由工艺秤检测，，反响至烧结机PLC通过与设定值举行较量，，控制调速装置输出，，以抵达工艺设定值 。。。。。 。
另一部分料重，，通过核子秤举行检测，，经由核子秤装备运算输出重量值，，反响至烧结机PLC通过与设定值举行较量，，控制调速装置输出，，以抵达工艺设定值 。。。。。 。

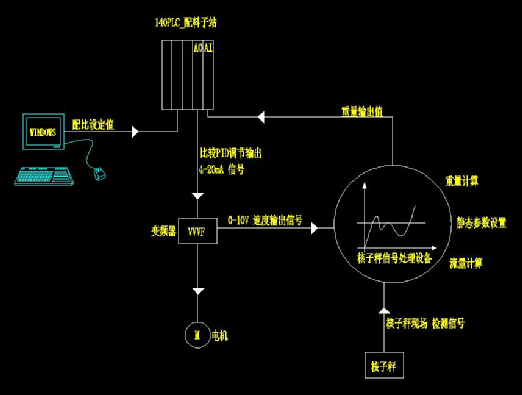

以核子秤检测装备为例，，其控制原理见下图

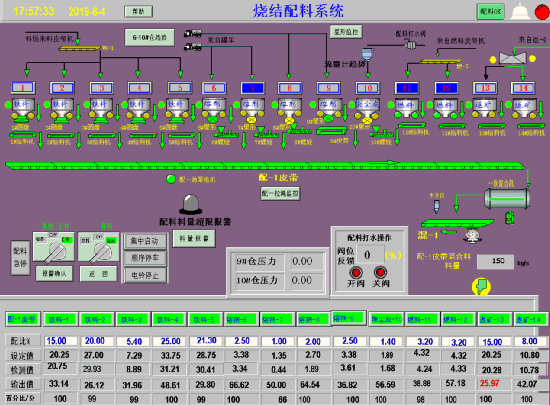

上位机，，配料装备分页见下图：
3．配料系统泛起的问题剖析以及刷新步伐
通过对投产以来配料系统逐年泛起的故障加以整理和总结，，主要有以下几个方面 。。。。。 。
3.1 变频器故障（过载/过流）
3.1.1故障征象
1长时间重量检测反响小于设定值 。。。。。 。
2 变频跳车，，报过流故障/过载故障 。。。。。 。
3 电机机体显着发热 。。。。。 。
3.12处置惩罚历程
1检查传念头械部位，，是否有卡死征象 。。。。。 。
2 丈量电机，，判断电机是否异常 。。。。。 。
3 变频装置复位操作 。。。。。 。
3.1.3缘故原由剖析
1#烧结机煅烧含钒铁矿，，其质料粘性较大，，且料斗中有块状质料保存，，导致装备机械卡死，，变频过载跳车 。。。。。 。
3.1.4刷新步伐
1.增添岗位职员巡检频次，，发明块状质料实时整理 。。。。。 。
2优化变频参数，，包管过载跳车的迅速度，，阻止泛起电机销毁的征象 。。。。。 。
3.2 自动布料条件下，，变频装置不调速
3.2.1故障征象
在上位机选择全自动条件下，，料斗调速装置不凭证现实需要举行速率调理输出
3.2.2处置惩罚历程
因此处装备涉及两个维护单位界面划分及配合问题，，我单位以扫除法为主举行故障判断
1.选择手动操作模式，，启动装备，，通过电位计调速，，判断装置及装置手动回路是否正常 。。。。。 。
2.选择半自动模式，，启动装备，，通过上位机调速，，判断自动回路是否正常 。。。。。 。
3.丈量装置0-10V速率信号输出是否正常 。。。。。 。
4.配合质量计量部审查核子秤输出信号是否正常 。。。。。 。
3.2.3缘故原由剖析
系统接纳闭环调理，，任一环节泛起问题均会导致系统异常，，需要多方配合排查 。。。。。 。
3.2.4 刷新步伐
1 定周期替换控制回路信号继电器 。。。。。 。
2 变频装置定周期除尘 。。。。。 。
3 .PLC输出继电器跨接备用点使用，，以包管输出稳固 。。。。。 。
3.3螺旋电机故障
3.3.1 故障征象
7#螺旋运行中，，突然�；；；；；；� 。。。。。 。电气职员检查发明变频报电机过载（OVERLOAD）故障 。。。。。 。且电机机身显着发热 。。。。。 。
3.3.2 处置惩罚历程
1，，装置复位，，实验启动，，启动失败 。。。。。 。
2．现场检查电机，，发明机身发热严重，，（70℃+）
3 翻开电机接线盒 有显着焦糊味飘出 丈量电机确认销毁
4 替换备用电机同时机械方检查减速机及负载
5 上电试车 正常
3.3.3 缘故原由剖析
1）通过遥测电机，，确认电机销毁 。。。。。 。
2）机械方面盘车，，未盘动 。。。。。 。拆接减速机—螺旋联轴器，，确认减速机内部卡死
综合效果判断：因减速机异�？？？？ㄋ�，，至电机负载增大 。。。。。 。变频器未因电流异常增高而爆发故障跳车信号，，至电机最终销毁
3.3.4 刷新步伐
1）优化变频参数，，以包管电机过流跳车的迅速度 。。。。。 。
2）制订电机替换保养周期1年，，包管电机运转在使用效期内，，降低电机故障率 。。。。。 。
4.刷新效果
通过一系列整改步伐，，尤其是使用1#机磨练时机对过周期使用的输出继电器、信号继电器换型换新后，，配料系统综合故障率大幅度降低 。。。。。 。为烧结机稳固运行创立了条件 。。。。。 。另一方面降低了维护用度，，镌汰了维护职员的事情量，，便于维护职员将更大的精神投入到烧结其他系统上，，从而为烧结稳固运行创立更好的条件 。。。。。 。
