导读
针对电网意外断电后磨机电念头轴承易泛起划伤、研磨以及损坏的问题 ，，，，，，提出了几种解决计划 ，，，，，，并先容了各自的实现要领与特点。。。。。通过比照发明：事故状态下改变磨机�；；；椒ǖ募苹哂芯眯浴⒖煽啃院颓寰残� ，，，，，，具有很好的推广应用价值。。。。。
近年来 ，，，，，，随着“一带一起”的推进 ，，，，，，矿用磨机的 出口数目与日俱增 ，，，，，，尤其是矿产资源富厚的非洲刚果金。。。。。由于刚果金的电网不稳固 ，，，，，，在�；；；げ椒ゲ煌晟频那樾蜗� ，，，，，，意外断电会对装备造成严重损坏。。。。。而作为要害件的磨机电念头轴承 ，，，，，，其润滑优劣 ，，，，，，直接影响到磨机的使用寿命和运转率 ，，，，，，且影响磨机的产量和企业的经济效益。。。。。
1、问题的爆发

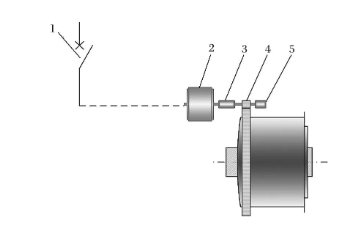

思量到前期的投资与后期的运维本钱 ，，，，，，刚果金项目的大部分客户会选用“低速无刷同步电念头+气动离合器+开式巨细齿轮”的边沿传动形式 ，，，，，，如图 1 所示。。。。。该传动形式主要由网侧高压电源开关、低速同步电念头、气动离合器、传动小齿轮和慢速驱动装置组成 ，，，，，，具有传动链简朴、占地面积小、清静可靠的特点。。。。。
图1 磨机边沿传动形式
1.网侧高压电源开关 2.低速同步电念头 3.气动离合器 4.传动小齿轮 5.慢速驱动装置
磨机电念头为低速同步电念头 ，，，，，，因功率较大 ，，，，，，且轴承为滑动轴承 ，，，，，，以是配备有崎岖压润滑站。。。。。磨机电念头启动前 ，，，，，，要求先开启高压润滑泵 ，，，，，，至少运行 15 min；；；电念头�；；；� ，，，，，，需要再次开启高压润滑泵 ，，，，，，至少运行 15 min 后方可阻止。。。。。
电网稳固情形下 ，，，，，，磨机电念头启动、�；；；霸诵卸夹杵局つセ� PLC 程序运行。。。。。在电念头启动、�；；；讨� ，，，，，，高压供油系统可向电念头两头的轴承提供高压油 ，，，，，，使主轴浮起 ，，，，，，在主轴与滑动轴承之间形成一定厚度的油膜 ，，，，，，降低电念头的启动力矩 ，，，，，，阻止烧瓦。。。。。电念头正常运转后 ，，，，，，由低压供油系统给主轴和滑动轴承提供润滑油 ，，，，，，延伸电念头的使用寿命。。。。。
刚果金的电网不稳固 ，，，，，，经常泛起意外断电 (以下简称事故状态) ，，，，，，事故状态会造成电念头与磨机之间的气动离合器脱开、电念头的润滑系统阻止事情、磨机的润滑系统阻止事情。。。。。电念头与磨机之间的气动离合器脱开后 ，，，，，，电念头由于惯性还会一连旋转一段时间 ，，，，，，据统计某些项目电念头抵达完全静止状态的时间能达 40 min 左右。。。。。断电后 ，，，，，，电念头润滑系统已阻止事情 ，，，，，，无法一连给电念头轴瓦提供支持和润滑。。。。。尤其在电念头转速低到一定水平时 ，，，，，，甩油环也不可随电念头转子旋转 ，，，，，，电念头转轴与轴瓦之间的油量无法形成油膜 ，，，，，，导致转轴与轴瓦接触摩擦 ，，，，，，造成轴瓦划伤、研磨甚至烧瓦。。。。。
因此 ，，，，，，怎样阻止在事故状态下转轴与轴瓦爆发接触摩擦 ，，，，，，是研究的重点 ，，，，，，也是大大都刚果金项目亟待解决的问题。。。。。
2、解决计划
轴承作为电念头主要的组成部分 ，，，，，，滑动轴承依附结构与性能优势 ，，，，，，使得其在优异的润滑条件下 ，，，，，，降低了装备消耗 ，，，，，，从而最洪流平地降低了滑动摩擦以及外貌摩擦的倒运影响 ，，，，，，实现了维护本钱以及装备支出用度的有用控制。。。。。为相识决事故状态下磨机电念头轴承划伤、研磨甚至烧瓦的问题 ，，，，，，笔者提出了 4 种解决计划。。。。。
2.1 设置液压蓄能器

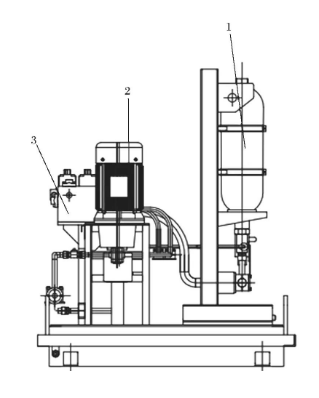

在电念头轴承润滑系统回路中设置液压蓄能器 ，，，，，，将液压蓄能器与磨机电念头轴承毗连一起使用 ，，，，，，用于事故状态下给电念头轴承供油。。。。。蓄能器液压站由充气泵装置、蓄能器组件、清静阀组及仪表等组成 ，，，，，，如图 2 所示。。。。。电念头启动前 ，，，，，，控制系统自动检测蓄能器中油的压力是否知足�；；；ひ蟆！�。。。当压力小于最低设定值时 ，，，，，，蓄能器泵自动运行 ，，，，，，并向蓄能器内充油；；；当压力大于最高设定值时 ，，，，，，蓄能器泵自动阻止。。。。。在电念头事情历程中 ，，，，，，若泛起事故状态 ，，，，，，控制阀组上的电磁阀会连忙断电 ，，，，，，蓄能器内的油会流向电念头轴承里 ，，，，，，直至电念头阻止转动。。。。。受园地空间和本钱影响 ，，，，，，蓄能器的容量不可无限放大。。。。。蓄能器的主要作用是短期内 (60～ 90 s) 给轴承供油、坚持系统压力、缓和攻击力等。。。。。关于事故状态下 ，，，，，，主电念头抵达完全静止状态长达 40 min 的工况 ，，，，，，设置液压蓄能器显然是不适用的。。。。。
图2 液压蓄能器站
1.蓄能器组件 2.充气泵装置 3.清静阀组及仪表
2.2 高位油池低压循环供油
电念头轴承润滑方法接纳高位油池低压循环供油 ，，，，，，主要是使用高位油池内润滑油的重力 ，，，，，，实现对事故状态下电念头轴承的淋油润滑。。。。。该计划不但需要凭证电念头�；；；奔湔鬯愠龈呶挥统氐娜莼� ，，，，，，还要思量高位油池释放润滑油后 ，，，，，，接纳油箱的容积。。。。。通常情形下 ，，，，，，接纳油箱体积较大 ，，，，，，且要求装置于地下室 ，，，，，，同时高位油池需要安排在一定高度的平台上。。。。。该计划虽然可行 ，，，，，，但现场施工难度大、投入本钱和维护本钱较高。。。。。
2.3 高压顶起装置
高压顶起装置主要由高压油泵、压力监控及分流元件、仪表及 UPS 电源等组成。。。。。在事故状态下 ，，，，，，高压油泵可以实现从轴承室内取油 ，，，，，，加压后再供应轴承 ，，，，，，以抵达一连润滑的作用 ，，，，，，直至主电念头完全阻止旋转。。。。。
以 2 000 kW 矿用磨机电念头的高压油泵功率可以盘算出 ，，，，，，高压顶起装置一连事情 40 min ，，，，，，UPS 电源的容量至少为 20 kVA。。。。。20 kVA 的蓄电池占地面积大 ，，，，，，投资本钱高 ，，，，，，且蓄电池属于易消耗器件 ，，，，，，需要按期充放电。。。。。该计划关于小功率电念头事故�；；；狭渴视�；；；关于大功率电念头事故�；；；� ，，，，，，该解决计划本钱过高 ，，，，，，同时保存蓄电池失效的危害。。。。。
2.4 事故状态下磨机�；；；�
事故状态下磨机�；；；饕峭üセ缙刂葡低忱词迪帧！�。。。
2.4.1 磨机电气控制系统
磨机电气控制系统主要由主电念头同步励磁柜、PLC 控制柜、低压配电�；；；す瘛⒙刂葡洹⒛セ偷夭僮飨洹⑷蠡揪偷夭僮飨洹⒕尴赋萋峙缟淙蠡刂葡洹⑵牒掀骺刂葡浼安馕碌缱杞酉呦涞茸槌伞！�。。。其中 PLC 控制柜为磨机电控系统的焦点 ，，，，，，主要完成对磨机主电念头的启�？？？？刂� ，，，，，，对主轴承润滑和主电念头轴承润滑的控制和�；；；� ，，，，，，并协调磨机电控系统各装备之间的报警和联锁控制。。。。。低压配电�；；；す袷迪忠韵鹿πВ孩倌セ蠡酒獒褂捅玫缒钔返目刂�；；；② 磨机电念头轴承润滑站崎岖压油泵电念头的控制；；；③为其他控制柜和控制箱提供电源。。。。。
2.4.2 磨机 UPS 系统

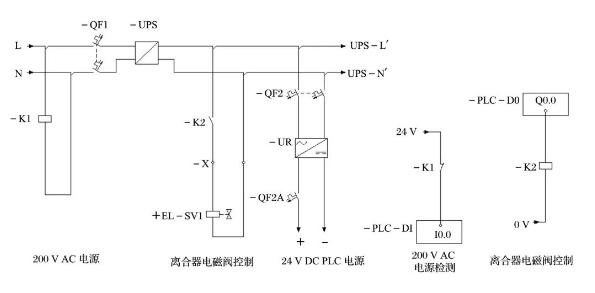

整个磨机电气控制系统和气动离合器的电磁阀 SV1 接纳 UPS 供电 ，，，，，，如图 3 所示。。。。。在电气控制系统里增添电网意外断电检测点。。。。。当电网意外断电时 ，，，，，，继电器 K1 闭合 ，，，，，，检测点发出电网意外断电信号。。。。。由于整个磨机电气控制系统和气动离合器的电磁阀 SV1 接纳 UPS 供电 ，，，，，，电网意外断电后 ，，，，，，电磁阀 SV1 仍然带电 ，，，，，，磨机电气控制系统仍然能够实现主电念头带负荷正常�；；；！�。。。一样平常情形下 ，，，，，，气动离合器电磁阀容量约为 20 W ，，，，，，整个磨机电气控制系统中的控制回路电源容量约为 2 kVA ，，，，，，由于磨机带载停车时间很短 ，，，，，，故选用容量为 3 kVA 的 UPS 电源即可实现。。。。。
图3 磨机 UPS 系统
2.4.3 磨机�；；；刂坡呒�

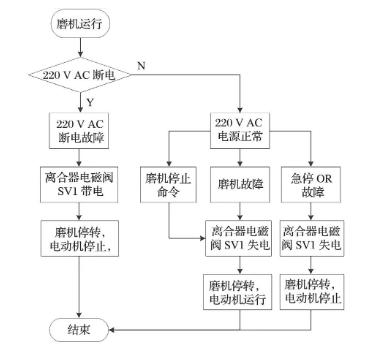

在事故状态下 ，，，，，，磨机�；；；刂瞥绦蛑械目刂坡呒缤� 4 所示。。。。。当 PLC 检测到输入信号 I0.0 为 1 时 ，，，，，，说明爆发了断电事故 ，，，，，，控制系统发出断电故障信息 ，，，，，，同时控制逻辑中的断电故障不加入离合器的联锁控制。。。。。由于离合器控制电源接纳的 UPS ，，，，，，此时 PLC 的输出信号 Q0.0 仍坚持为 1 ，，，，，，气动离合器电磁阀 SV1 一连带电 ，，，，，，气动离合器不脱开 ，，，，，，电念头与磨机一起带负荷快速停车 ，，，，，，直至完全阻止运转。。。。。
图4 磨机�；；；刂坡呒�
事故状态下 ，，，，，，改变磨机�；；；刂坡呒鐾ü缙砩杓坪湍セ刂瞥绦虻挠呕� ，，，，，，就可实现对磨机电念头主轴承的�；；；ぁ！�。。。该计划具有实验轻盈、投资本钱低、可靠性高等优点。。。。。
3、结语
断电事故状态下对磨机电念头轴承的�；；；び� 3 种要领：①通过接纳配备高位油池的低压循环供油；；；② UPS 供电的高压顶起装置；；；③事故状态下改变磨机�；；；刂坡呒！�。。。该 3 种�；；；し椒ň竦昧擞τ茫鹤辖鹂笠蹈展鹜笙钅拷幽闪灼呶挥统氐牡脱寡饭┯徒饩黾苹�；；；中铁资源刚果金绿纱铜钴矿 φ3.8 m×5.8 m 球磨机项目接纳了 UPS 供电的高压顶起装置；；；洛钼刚果金 KFM 和 TFM 硫化矿项目接纳了事故状态下改变磨机�；；；刂坡呒！�。。。经由现场应用反响 ，，，，，，事故状态下 ，，，，，，改变磨机�；；；刂坡呒募苹诵形裙獭⑶寰部煽俊⒕糜杏� ，，，，，，更易于被宽大用户所接受。。。。。
