1、PTC电阻
提到电念头热保�；；�，，首先想到的是PTC电阻，，PTC是一种非线性热敏电阻 。。。。。其阻值在居里点以下的温度区域内，，泛起较低阻值状态，，并且温度升高阻值增大幅度较小 。。。。。当温度凌驾居里点时，，阻值随温度的升高快速上升到高阻值状态 。。。。。人们就是使用PTC这一特征来对电念头举行定性温度保�；；� 。。。。。
对电机过热保�；；こＳ玫囊焓窃诘缁ㄗ拥娜谱槔锫裆杼迤鹁⑿〉腜TC热敏电阻感温头，，在正常情形下PTC热敏电阻处于低阻态，，不影响电机的正常运转 。。。。。当电机绕组过热时，，PTC热敏电阻受热阻值跃变，，与之配合的保�；；て餍卸蛘吲谋淦灯鞣浩鸸收媳ň�，，电机阻止运转，，期待扫除故障后重新运转 。。。。。这种保�；；ひ斓挠诺阍谟谥苯蛹嗖馊谱槟诓康奈露茸�，，在过热温度突破电机的绝缘品级之前使电机获得保�；；�，，PTC热敏电阻的可恢复性，，温度低了以后重新恢复正常导通状态 。。。。。

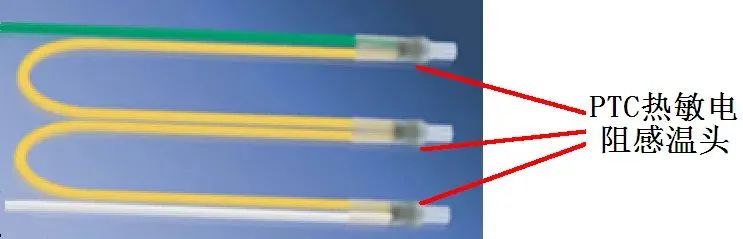

下图为三相电机PTC电阻，，三个PTC热敏电阻感温头串联，，三相绕组每相绕组绑一个，，白线和绿线为引出线，，接在保�；；さ缏分� 。。。。。
PTC电阻

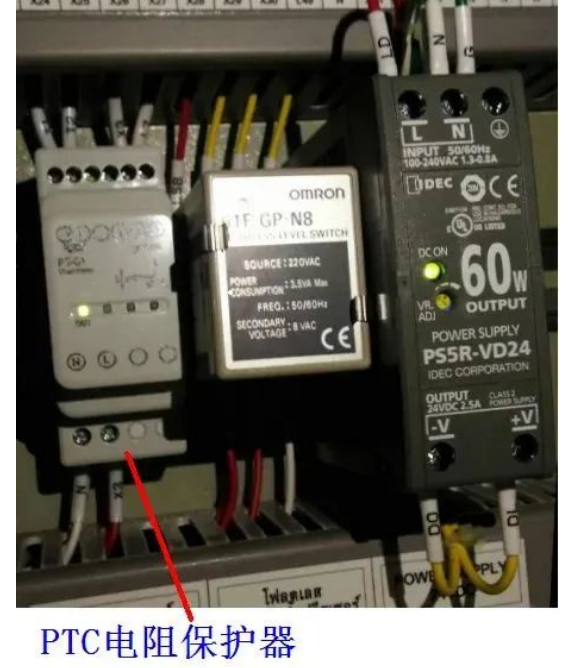

电念头PTC保�；；さ缏�

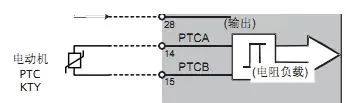

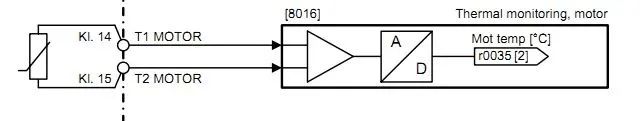

PTC电阻在西门子MM440变频器上的接线位置14、15脚
PTC电阻在西门子G120变频器上的接线位置14、15脚
2、Pt100电阻
1）Pt100是铂热电阻，，简称Pt100铂电阻，，它的阻值会随着温度的转变而改变 。。。。。Pt后的100即体现它在0℃时阻值为100欧姆，，在100℃时它的阻值约为138.5欧姆 。。。。。它的工业原理：当Pt100在0摄氏度的时间它的阻值为100欧姆，，它的的阻值会随着温度上升它的阻值是成匀速增添 。。。。。通过这一特征，，用Pt100检测温度信号，，通过温度显示仪将温度显示出来 。。。。。
用Pt100放在电机绕组端部及轴承部位丈量绕组及轴承温度 。。。。。温度巡检仪通过Pt100可以丈量温度并对绕组温度过高提供保�；；� 。。。。。

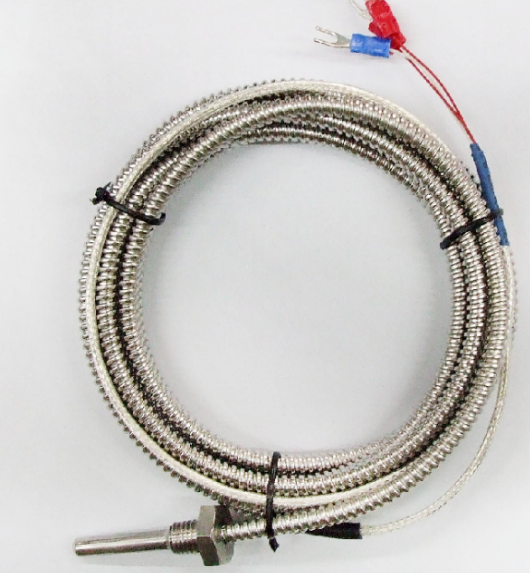

3线Pt100铂热电阻

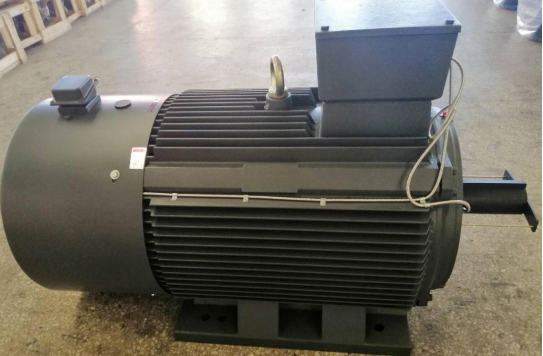

带有双Pt100轴承测温的变频电机
2）Pt100出线
a、二线制：在热电阻的两头各毗连一根导线来引出电阻信号的方法叫二线制：这种引线要领很简朴，，但由于毗连导线必定保存引线电阻R，，R巨细与导线的材质和长度的因素有关，，因此这种引线方法只适用于丈量精度较低的场合 。。。。。
b、三线制：在热电阻的根部的一端毗连一根引线，，另一端毗连两根引线的方法称为三线制，，这种方法通常与电桥配套使用，，可以较好的消除引线电阻的影响，，是工业历程控制中的最常用的 。。。。。
c、四线制：在热电阻的根部两头各毗连两根导线的方法称为四线制，，其中两根引线为热电阻提供恒定电流I，，把R转换成电压信号U，，再通过另两根引线把U引至二次仪表 。。。。�？？杉庵忠叻椒ǹ赏耆叩牡缱栌跋�，，主要用于高精度的温度检测 。。。。。
电机用Pt100，，主要有2线制和3线制两种 。。。。。轴承测温用3线制，，其中红线两根，，白线一根，，红线接负，，白线接正；；；绕组测温用2线制，，红线接负，，白线接正 。。。。。
电机温度检测用的多路温度巡检仪是一种适用于多点温度同时实时监控跟踪的仪表 。。。。。具备丈量利便、精度高、热电偶测试点可重复使用的优点 。。。。。配备软件可将整个温升转变历程所有以曲线方法纪录下来，，便于生涯剖析，，交流 。。。。。每路温度检测可以接一个Pt100电阻，，可以单独调理最高温度和最低温度，，并且带有继电器控制，，检测温度凌驾最高设定值，，继电器行动，，切断控制电源，，电机停�；；�，，抵达保�；；さ缁哪康� 。。。。。
Pt100配合多路温度巡检仪可以显示电机绕组及轴承温度，，保�；；さ缁灰蛭露壬叨� 。。。。。

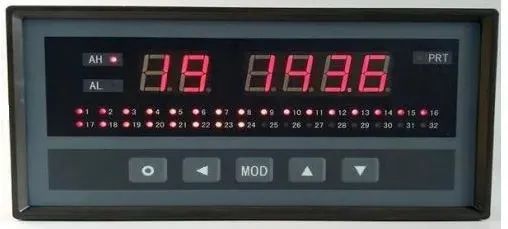

图为32路温度巡检仪，，将Pt100阻值酿成温度显示出来

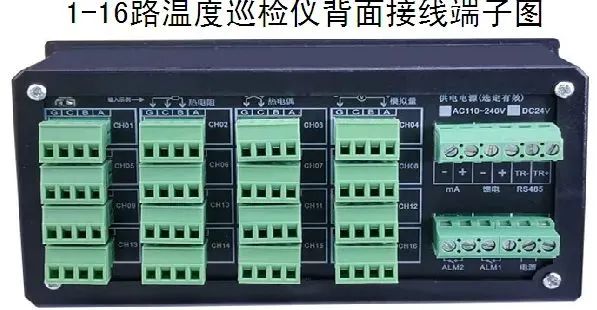

温度巡检仪后面板接线图

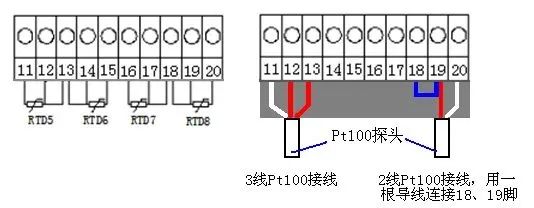

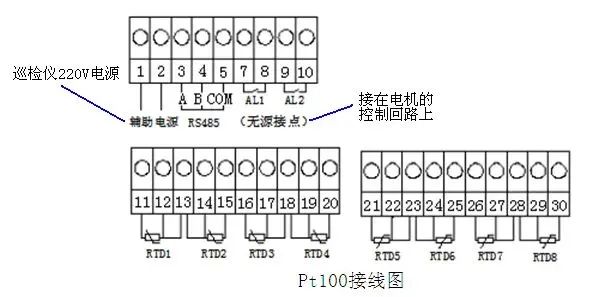

温度巡检仪接线图
凭证左侧接线图接三线制和二线制Pt100，，白线为Pt100正，，红线为负，，蓝线为二线制Pt100添加的导线 。。。。。
当丈量温度高于巡检仪设定的最高温度时，，巡检仪内部触点AL1、AL2行动(通过设置)，，切断电机控制回路以抵达关断电机电源，，保�；；さ缁哪康� 。。。。。
3、结论
通过以上可以看出，，温度丈量用Pt100，，绕组保�；；び肞TC或Pt100 。。。。。
