带负荷测试问题
一、 变压器带负荷测试

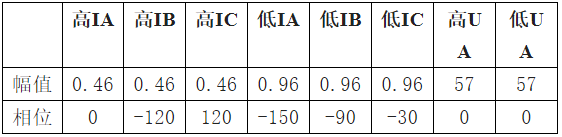

1．P：20 Q：6 S:21 TA变比：高600/5 低6000/5 平衡系数：0.477，， ，PST-1200
相量图：差动电流：Ida=0 Idb=0.92 Idc= 0
低压侧：平衡系数：10.5*1200/(220*120=0.477 0.96*0.477=0.45792
1．TA变比盘算：理论盘算值应为0.46，， ，现实值0.46，， ，二次值吻合，， ，变比准确。 。。。
左边为各侧相量图，， ，未归算；；；右边为差动电流相量图，， ，已归算及相位校正。 。。。
Ida= IHA’+ILA’=0.46-0.96*0.477=0
Idb= IHA’+ILA’=0.46+0.96*0.477=0.92
Idc= IHA’+ILA’=0.46-0.96*0.477=0
判断效果：低压侧B相极性接反。 。。。纠正后则有Idb=0.46-0.96*0.477=0A

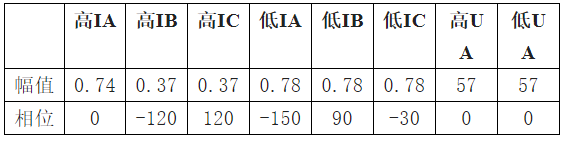

2.P：16 Q：6 S:17 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0.21 Idb=0 Idc=0.21
低压侧：平衡系数：10.5*1200/(220*120=0.477 0.78*0.477=0.37
1． TA变比盘算：理论盘算值应为0.37，， ，B，， ，C现实值0.37，， ，A相现实值0.74的变比不相切合。 。。。
左边为各侧相量图，， ，未归算；；；右边为差动电流相量图，， ，已归算及相位校正。 。。。
Ida= IHA’+ILA’=()/1.732-0.78*0.477=0.204
Idb= IHB’+ILB’=0.37-0.78*0.477=0
Idc= IHC’+ILC’=()/1.732-0.78*0.477=0.204
判断效果：
高压侧A相变比为300/5，， ，需改成600/5。 。。。纠正后则有Ida=0.37-0.78*0.477=0A，， ，Idc=0.37-0.78*0.477=0A

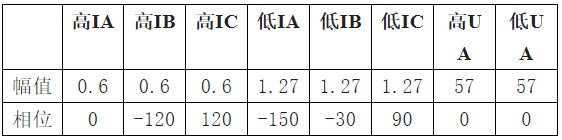

3.P：25 Q：12 S:25.7 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0 Idb=1 Idc= 1
低压侧：平衡系数：10.5*1200/(220*120=0.477 1.27*0.477=0.6
1．TA变比盘算：理论盘算值应为0.6，， ，现实值0.6，， ，二次值吻合，， ，变比准确。 。。。
左边为各侧相量图，， ，未归算；；；右边为差动电流相量图，， ，已归算及相位校正。 。。。
1.27*0.477=0.6
Ida=IHA’+ILA’ =(0.6-1.27*0.477=0
Idb=IHB’+ILB’ =0=1
Idc=IHC’+ILC’ =0=1
判断效果：
低压侧B、C相相序接反。 。。。纠正后则有Idb=0.6-1.27*0.477=0A，， ，Idc=0.37-1.27*0.477=0A

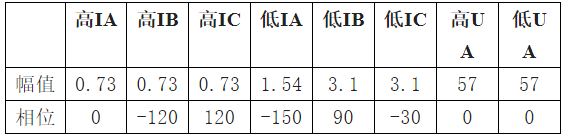

4.P：30 Q：15 S:33.5 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0 Idb=0.74 Idc=0.74 1.54*0.477=0. 73
低压侧：平衡系数：10.5*1200/(220*120=0.477 低压侧I＝S*1000/(1.732*10.5*1200)=1.54A
1．TA变比盘算：理论盘算值应为0.73，， ，现实值0.73，， ，高压侧二次值吻合变比准确。 。。。低压侧B、C相变比不准确
左边为各侧相量图，， ，未归算；；；右边为差动电流相量图，， ，已归算及相位校正。 。。。
1.54*0.477=0. 73
Ida= IHA’+ILA’=0.73-1.54*0.477=0
Idb= IHB’+ILB’=0.73-3.1*0.477=-0.74
Idc= IHC’+ILC’=0.73-3.1*0.477=-0.74
判断效果：
低压侧B、C相变比不准确。 。。。纠正后则有Idb=0.73-3.1*0.477=0A，， ，Idc=0.73-3.1*0.477=0A

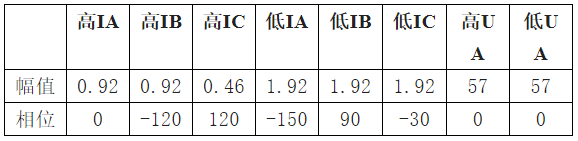

5.P：40 Q：12 S:42 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0 Idb=0.26 Idc=0.26
低压侧：平衡系数：10.5*1200/(220*120=0.477 1.92*0.477=0.92
1．TA变比盘算：理论盘算值应为0.92，， ，现实值0.92，， ，C相二次值不吻合，， ，变比不准确。 。。。
1.92*0.477=0.92
Ida= IHA’+ILA’=0.92-1.92*0.477=0
Idb= IHB’+ILB’=()/1.732-1.92*0.477=0.21
Idc= IHC’+ILC’=()/1.732-1.92*0.477=0.21
判断效果：
高压侧C相变比为300/5，， ，需改成600/5。 。。。纠正后则有Idb=0.92-1.92*0.477=0A，， ，Idc=0.92-1.92*0.477=0A

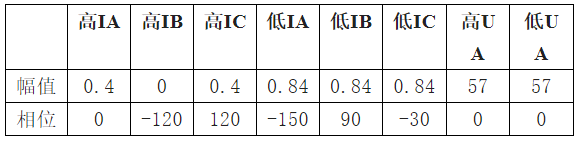

6.P：18 Q：4 S:18.4 TA变比：高600/5 低6000/5 平衡系数：0.477 PST-1200
相量图：差动电流：Ida=0.232 Idb=0.232 Idc=0
低压侧：平衡系数：10.5*1200/(220*120=0.477
1．TA变比盘算：理论盘算值应为0.4，， ，现实值0.4，， ，二次值吻合，， ，变比准确。 。。。
左边为各侧相量图，， ，未归算；；；右边为差动电流相量图，， ，已归算及相位校正。 。。。
0.84*0.477=0.4
Ida= IHA’+ILA’==0.23
Idb= IHB’+ILB’==0.23
Idc= IHC’+ILC’= 0.4-0.84*0.477=0
判断效果：
高压侧B相断线。 。。。纠正后则有Ida=0.4-0.84*0.477=0A，， ，Idb=0.4-0.84*0.477=0A
由于工频是50HZ，， ，同期是20mS，， ，以是，， ，大部分录波图都会把时标定为20mS或40mS。 。。。
如：UA是23 mS，， ，IA是27 mS，， ，那么UA超前IA：27－23＝4 mS，， ，4 mS对应几多角度呢 ？？？？ ？？20 mS为一周期，， ，一个周期为360度，， ，那4 mS对应72度，， ，以是UA超前IA 72度。 。。。
剖析单相接地故障录波图要点：
1、一相电流增大，， ，一相电压降低；；；泛起零序电流、零序电压。 。。。
2、电流增大、电压降低为统一相别。 。。。
3、零序电流相位与故障相电流同向，， ，零序电压与故障相电压反向。 。。。
4、故障相电压超前故障相电流约80度左右；；；零序电流超前零序电压约110度左右。 。。。
剖析两相短路故障录波图要点：
1、两相电流增大，， ，两相电压降低；；；没有零序电流、零序电压。 。。。
2、电流增大、电压降低为相同两个相别。 。。。
3、两个故障相电流基本反向。 。。。
4、故障相间电压超前故障相间电流约80度左右。 。。。
剖析两相接地短路故障录波图要点：
1、两相电流增大，， ，两相电压降低；；；泛起零序电流、零序电压。 。。。
2、电流增大、电压降低为相同两个相别。 。。。
3、零序电流向量为位于故障两相电流间。 。。。
4、故障相间电压超前故障相间电流约80度左右；；；零序电流超前零序电压约110度左右。 。。。
剖析三相短路故障录波图要点：
1、三相电流增大，， ，三相电压降低；；；没有零序电流、零序电压。 。。。
2、故障相电压超前故障相电流约80度左右；；；故障相间电压超前故障相间电流同样约80度左右。 。。。
