1、DCS调试计划
凭证以下内容做出一个完整的调试计划。。
2、体例说明
为高效优质完成调校事情，，确保工艺试车进度，，并实现恒久、清静稳固生产的目的，，特体例本DCS系统调试计划。。
3、体例依据
2.1工程条约2.2施工图及产品说明书2.3《工业自动化仪表工程施工及验收规范》GBJ93-86
4、仪表系统调试程序

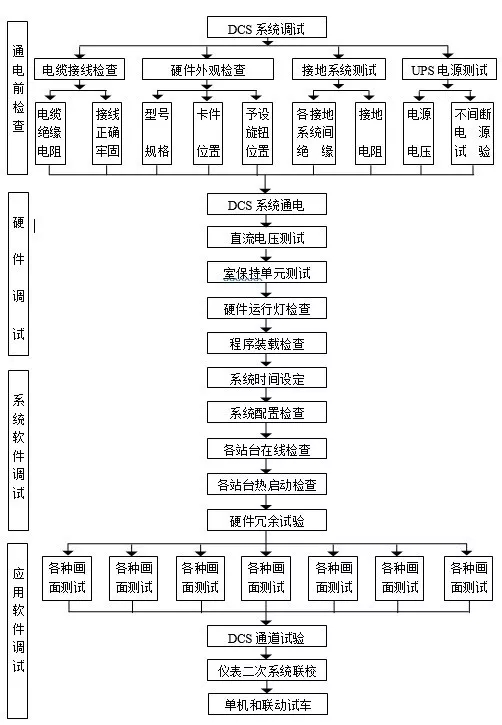

图一为仪表系统调试程序方框图。。本着分层隔离、平行作业的要领，，本计划将系统调试分划为以下四个条理：
4.1第一条理：DCS及辅助仪表盘仪表调试
在这一条理中，，通过设置断点1、2，，使DCS调试与辅助仪表盘仪表调试相对自力、互不滋扰，，从而便于实现对这两个工序的平行作业，，并可阻止因装备状态不正常�；；；蚪酉吖У仍倒试稍斐勺氨傅乃鸹怠！�
4.2第二条理：控制室内部系统调试
此条理在不毗连控制至现场电缆情形下，，对DCS机柜、压缩机盘、火灾盘等的系统调试。。关于其中的联锁系统调试能否做早、做好、做扎实，，对“消除隐患、掌握自动、赢得时间”意义重大。。
4.3第三条理：全装置仪表二次联校
凭证现场施工及工艺试车进度要求，，逐点毗连控制室至现场电缆，，通过在现场加信号举行回路试验，，并陆续投用。。
4.4第四条理：应用软件参数的进一程序整此为在单体试车、联动试车之前、之中、之后，，对某些仪表参数如重大调理系统的盘算系数、偏置值、延迟时间、设定值及比例度、积分、微分时间等的试验调解，，以获得最佳运行工况。。
5、调试内容及要领
5.1DCS调试
现场调试事情主要是检查使用系统软件，，并对应用软件举行组态确认和功效测试。。
5.1.1通电前的检查
电缆绝缘电阻切合要求（大于5M欧），，审查电缆绝缘电阻测试纪录，，须要时抽查实测。。核对所有电源线、信号线、通讯总线应毗连无误。�？？？？刂普尽⒉僮魈ā⒐こ淌φ镜雀骰蚰诓蹇ā⑹逝淦骷捌浣涌诘男秃拧⑽恢米既肺尬蟆！８鞑蹇ㄓ谏瓒ㄐノ恢米既贰！？？？？鄣缭吹ノ患安蹇ㄉ系缭纯鼐τ凇癘FF”位置，，所有包管丝完好无损。。�；；；衲谒信荻ぞ慰俊⑽匏啥！＝拥叵低辰拥氐缱璨馐裕篴)从控制室接地板上拆除“MG”、“CG”接地母线，，用接地电阻测试仪划分丈量基接地电阻，，应切合设计要求（小于10欧）。。b)用万用表检查各机柜接地汇流排是否划分与“MG”、“CG”接地板插通。。c)丈量“MG”、“CG”间绝缘电阻应切合GBJ93-86规范要求（大于5M欧）。。UPS电源测试：a)检查电源盘内和电源开关均处于“OFF”位置。。b)由电气职员将UPS投运，，丈量送至仪表电源盘主电源开关前电压应为220VAC±10%，，50Hz±2%。。
c)由电气职员作UPS不中止试验。。（满负荷投用后，，重复此项试验，，蓄电池供电时间应不小于30分钟）
5.1.2通电试验
逐个地将各机柜、操作台举行以下通电试验：1)将电源盘内机柜电源开关置于“ON”位置用数字万用表检查机柜主电源开关前电压，，应为220±22VAC。。2)确认机柜内各卡件（除电源卡件外）已拔离卡座，，然后依次将机柜主电源开关、电源单位、电源卡件上电源开关置于“ON”，，用数字电压表丈量各直流电压输出，，应切合厂商说明书要求（5.1±0.02V、-12±0.3V、12±0.3V、24VDC）。。若凌驾允许误差规模，，则举行调解。。3)举行双电源手动切换试验4)将各嵌套扇、信号变换器电扇、硬盘驱动器电扇、柜顶、门电扇等电源接通，，检查各电扇，，应运行正常。。
5)检查电源报警电路是否起作用。。
5.1.3系统启动、装载工程师站起动程序。。操作站起动程序。�？？？？刂普酒鸲和ǖ绾�，，调出系统状态画面，，确诊状态正常。。装载操作。。
各站装载程序详见说明书。。
5.1.4系统诊断及冗余试验调出系统诊断画面，，对各站、台等举行诊断检查。。对系统的种种冗余模件，，人为地模拟故障（通过切断电源；；；；拔掉电源插头、插卡等要领），，视察备用模件能否在划定的时间内运行，，并在操作台上视察切换历程，，视察自动切换历程是否正常。。a)电源冗余试验b)通讯冗余试验c)双重化控制器冗余试验d)操作站冗余试验
e)打印机热备用试验
5.1.5画面测试
1)流程图画面测试：
a)流程画面以P&I图形式显示，，页数及画面内容应切合组态要求。。
b)画面静态显示检查：*检盘问题的位置、颜色、文字说明。。*图形的形状、巨细、位置、颜色。。*工艺管线的宽度、位置、颜色及收支讨论。。*丈量变量的符号、文字、巨细、位置、颜色。。*仪表信号的箭头、宽度、位置、内容。。*页毗连符号的形状、巨细、位置、颜色、收支箭头。。*工程丈量单位切合设计要求。。
c)画面动态显示检查：*丈量变量的转变值应在系统可识别的精度规模内。。*阀、泵运行状态的颜色转变。。*报警状态转变，，且应是准确的优先级别。。
d)从流程画面选择回路，，举行调解设定值、控制模式（自动/手动）和手动输出的试验。。
2)总貌画面测试
a)确认总貌画面已按组态数据表组态。。
b)检查总貌画面每个区内组和单位的准确组态。。
3)组画面调试
a)确认组画面中回路，，与总貌画面中形貌的组一致。。
b)各丈量值、设定值、模拟和数字形式的输出均准确组态。。
c)举行改变设定值、控制模式和输出试验。。
d)对数字或程序回路的组画面，，通过改变其状态，，视察块的颜色或状态显示信息的转变应切合组态要求。。
e)确认对可选择功效：崎岖限报警、误差报警、输出限制、调解参数、电源故障重新启动模式、串级或前馈回路信息、滤波器参数以及其它与回路或数字程序有关的信息的组态。。
4)回路画面测试
a)键入位号，，调出回路画面，，确认回路类型组态准确。。
b)确认丈量值、设定值、输出等准确组态。。
c)举行改变设定值、控制模式和输出的试验。。
d)确认对5.1.53)e)中可选择的功效已按设计准确组态。。
e)用工程师键盘在此画面上举行修改组态参数，，如在线改变调解参数、组态信息的界说、算法选择等试验。。
5)历史趋势画面测试
a)确认该画面已按组态数据表组态。。
b)时间基准变换试验（可从30分钟到12小时变换）
c)通过输入信号，，视察画面能按实时信息自动更新，，对设计指定的变量举行历史趋势系统贮存时间检查，，应能生涯20-30天。。
6)报警汇总画面测试
a)检查报警画面应按各报警爆发时间先后顺序排列，，且报警画面一旦被挪用，，即在画面顶部显示最新的报警。。
b)确认每个报警的操作组号、说明文字、优先级别等准确，，且差别优先级别的报警的声光区分准确。。c)确认任一操作台上消声操作均能关闭所有的蜂鸣器。。
7)系统状态画面测试
a)调出系统状态画面，，检查毗连在通讯系统上的各节点已准确组态。。
b)当其中任一节点爆发故障时，，应能发出报警信号。。
5.1.6操作键盘功效试验
1)确认由操作员直接操作的功效键操作正常，，能调出种种显示，，操作每个回路（包括控制模式、设定值、设定串级、输出信号调解等），，报警确认，，执行打印机的种种功效。。
2)确认由键锁或口令启动的操作员键盘功效操作正常，，能改变丈量规模，，报警值及输出信号限制等。。
5.1.7系统纪录仪测试确认纪录仪已编程，，功效切合设计要求。。
给每台纪录仪（3笔）至少加一个输入信号，，检查能否经已组态的通道纪录。。
5.1.8DCS通道测试经上述对DCS组态及功效测试后，，举行100%通道测试，，即从I/O输入端加信号，，在操作站CRT上视察指示值，，从操作站输出信号，，在I/O输出端丈量输出值，，其误差应切合精度要求（0.2级）。。测试要领：凭证回路图，，将输入输出信号按模拟量、数字量、热电偶、热电阻等类型分组调试。。调试历程中，，注重回路的分支、指示、纪录、报警等同时试验。。每完成一个回路（或其中一部分）调试后，，用色笔在回路逐一作出标记，，并实时填写调试纪录。。
对顺序及联锁回路试验：凭证逻辑图、输入信号检查顺序及联锁行动应切合设计要求。。若不符，，检查顺序表组态。。
5.2其它条理调试
由于本计划主要述及DCS调试。。图3仪表系统调试程序方框图中的第一条理调试（工序2）及第二、三、四条理调试均为通例调试。。故本计划仅作简要叙述，，其中有关PLC联锁系统调试计划另行体例。。
5.2.1辅助仪表盘仪表调试
对其中的压缩机盘主要是调速器、轴瓦温度监视器、机组PLC调试。。至于振动、位移监视器调试，，需待现场电缆毗连后作探头特征曲线测试后举行。。对火灾和可燃气体检测系统，，在不毗连现场电缆的情形下，，通过接模拟负载举行声光报警试验。。
5.2.2控制室内部系统调试这一条理调试检查DCS与辅助仪表盘间的所有串行信号模拟及联锁报警信号等，，它与第一条理一起，，组成了装置调试的焦点。。确认接口组态准确，，检查串行信号切合设计要求。。
各机柜间所有模拟、数字（报警联锁）信号转达准确，，行动可靠，，切合设计要求。。
5.2.3二次联校二次联校是装置开车前，，设计、施工、建设单位对仪表调试事情的周全检查与确认，，尤其是春联锁系统要组织电气及工艺专业职员配合确认。。
1）首先要对回路电缆举行绝缘和导通试验，，然后在现场变送器、发讯开关处加模拟工艺信号。。
2）在二次联校历程中，，对检测系统要进一步核对信号的量程、工程单位、报警上下限等，，对调治系统要检查设定置、比例、积分、微分时间预设定、输出正反作用及调理阀气开气闭是否准确，，春联锁所警系统应拟联锁的工艺条件，，检查行动的准确与可靠性。。
6、质量标准
6.1施工图及组态事情单。。
6.2厂商说明书。。
6.3施工图及组态事情单。。
6.4《工业自动化仪表工程施工及验收规范》GBJ93-866.5《自动化仪表装置工程质量磨练评定标准》GBJ131-906.6《化学工业部在中型装置试车事情规范》HGJ231-91
7、施工手艺及清静步伐
1)通过对仪表系统调试程序的划分，，实现条理及工序间的隔离，，这样既能缩短工期，，提高事情效率，，又能包管人身与装备的清静。。
2)调试时一次完成每个回路及联锁分支的复盖，，阻止遗漏和人力物力的铺张，，确保调试进度和质量。。3)二次联校通过设置断点3，，各回路逐点开通，，调试及格后现场挂牌，，阻止造成现场短路而销毁包管或损坏装备。。4)在DCS调试历程中注重：a)DCS调试及运行时应一连供电。。b)装载时不可切断电源，，不然将损坏软盘，，也不要触摸键盘上的任何键（若需中止，，按‘DEL’或‘BREAK’键。。对盒式磁带装置不要在插入时接通或切断ESTM的电源，，驱支器绿灯亮时，，不要取出磁带。。c)拔出或插入卡件时，，需佩带防静电接地带，，卡件检查也应放在经1M欧接地电阻接地的导电板上举行，，卡件应装于防静电袋中存放。。d)替换组件或卡件时，，严酷凭证厂商说明书操作程序举行。。e)组态的任何增、删及修改，，需办理操作票，，并作详细纪录。。f)为确保系统正常事情，，任何与DCS无关的磁盘不可带入控制室。。
5)建设门卫清静守卫制度，，专人值班，，凭证收支。。
6)控制室内严禁吸烟。。
7)配备消防器材，，预防火灾爆发。。
