接触式导波雷达液位变送器事情原理

2022-12-27 10:21:39 问鼎国际

接触式导波雷达液位变送器事情原理

导波雷达(GWR)使用微波。。。 。。微波的主要特征是其反射取决于质料的能量反射特征。。。 。。微波的反射不取决于质料的温度、粘度、灰尘和压力。。。 。。由于这些特点,,,导波雷达的精度很是高。。。 。。


导波雷达(GWR)的其他名称是时域反射计(TDR)或微脉冲雷达(MIR)。。。 。。


导波雷达液位变送器事情原理

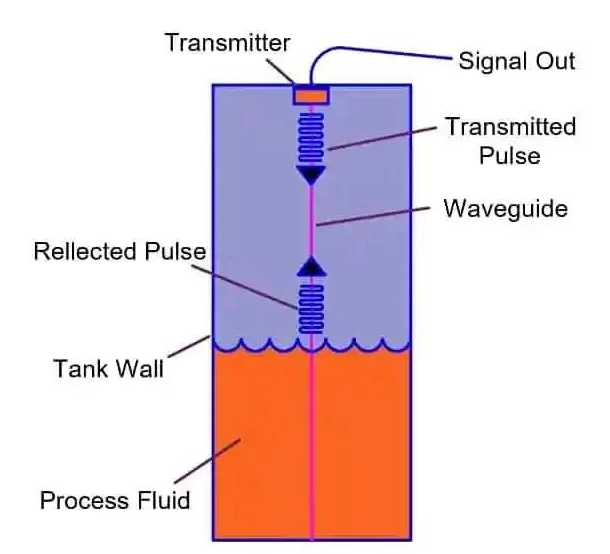

导波雷达(GWR)装置在要丈量液位的顶部。。。 。。GWR探头装置在笼罩容器整个深度的储罐内。。。 。。探头指导微波,,,并指导微波沿着探头撒播,,,而不会散射。。。 。。GWR发射机以光速向探测器发送低能微波。。。 。。当这些微波击中容器中的质料时,,,大部分微波能量会反射回来。。。 。。GWR发射器吸收反射波形。。。 。。

图片要害词

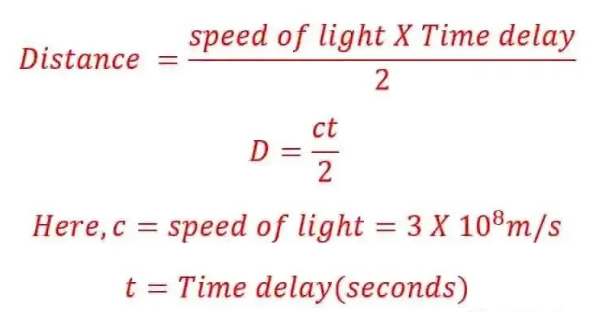

导波雷达液位变送器盘算发送和吸收波(回波)之间的时间差。。。 。。雷达发射机的微控制器使用以下数学表达式盘算船舶的距离或深度。。。 。。

图片要害词

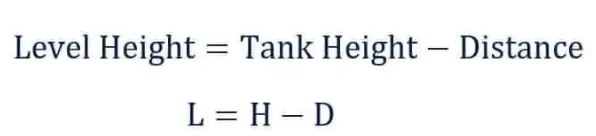

通过丈量距离,,,液位变送器显示液位。。。 。。

图片要害词

大部分微波在击中的第一个物体后反射。。。 。。然而,,,平衡微波继续沿着容器向下撒播,,,并击中第二个物体。。。 。。当击中第二个物体时,,,微波反射,,,因此发射器吸收第二个回波。。。 。。因此,,,可以知道两种或两种以上液体在第一个液位以下的界面。。。 。。导波雷达的这些特征之美被用于丈量具有差别介电常数的液体(如油和水)之间的界面。。。 。。


导波雷达液位变送器的优点

没有活动部件。。。 。。因此,,,无需维护。。。 。。无需重新校准,,,可准确丈量液位和接口。。。 。。工艺条件(如密度、温度、压力等)不会影响丈量精度。。。 。。因此,,,不需要对丈量值举行丈量校正。。。 。。丈量精度不受蒸汽和湍流的影响。。。 。。GWR手艺甚至适用于小型容器或具有重大几何形状和滋扰障碍物的容器。。。 。。允许轻松升级自上而下装置,,,将走漏危害降至最低GWR适用于液体、淤泥、泥浆和一些固体。。。 。。


局限性

探针不应与金属直接接触,,,由于金属会影响微波信号。。。 。。解决此问题的要领是使用同轴式探头。。。 。。

若是用于粘性子料,,,质料可能会群集在探头上,,,从而影响丈量精度。。。 。。这种问题在小直径容器中更容易爆发。。。 。。GWR的高级功效具有累积检测功效,,,是该问题的解决计划。。。 。。
