CCS系统强制和恢复操作办法

前言：

1. 可以翻开TS1131软件举行审查CCS逻辑程序电脑的安排位置在CCR2工程师室对门第一台电脑。。。。。电脑的密码是mngr123。。。。。登录进去后在没有向导授权的情形下不要修改WINDOWS登录密码。。。。。

2. 在CCS中“红色”代表是0，，，，，“绿色”代表是1。。。。。

3. 现在在使用的登录权限具有举行部分下装的权限，，，，，以是毗连以后举行操作的时间请务必不要去点击“Download change”图标。。。。。

操作办法：

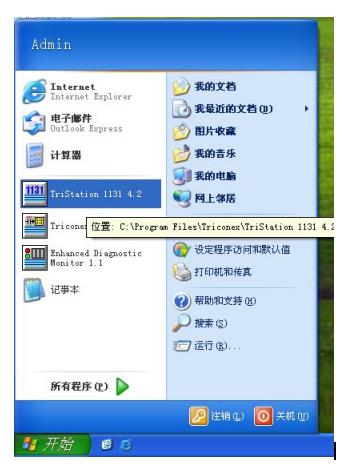

1. 点击“最先”菜单，，，，，找到“TriStation 1131 4.2”，，，，，然后左键单击。。。。。

图片要害词

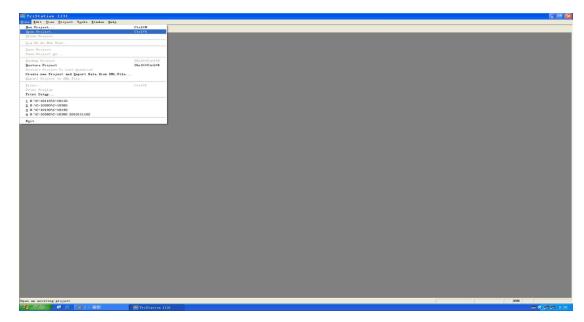

2. 进入“TriStation 1131 4.2”的操作画面。。。。。点击“File”选择“Open project”。。。。。

图片要害词

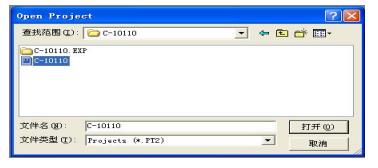

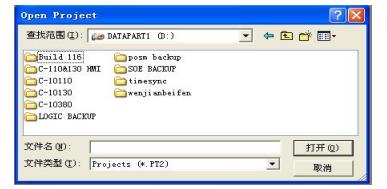

3. 选取逻辑源程序存放路径并选取响应的文件路径。。。。。各机组最新的逻辑源程序安排位置如下：

C-10110 D:\C-10110\C-10110.PT2

C-10130 D:\C-10130\C-10130.PT2

C-10380 D:\C-10380\C-10380.PT2

图片要害词

4. 翻开响应的文件。。。。。

图片要害词

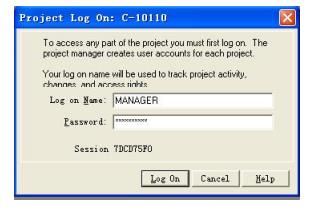

5. 翻开逻辑源程序后进入登录画面，，，，，各机组登录的用户名和密码如下：

C-10110 登任命户名：MANAGER 密码：password00

C-10130 登任命户名：MANAGER 密码：password00

C-10380 登任命户名：MANAGER 密码：password

图片要害词

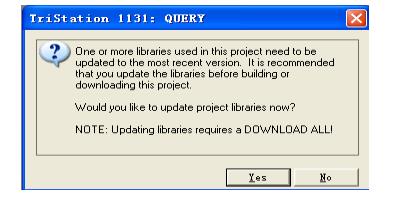

6. 登录乐成后，，，，，若是是380机组由更新提醒请按NO，，，，，或者按叉叉

图片要害词

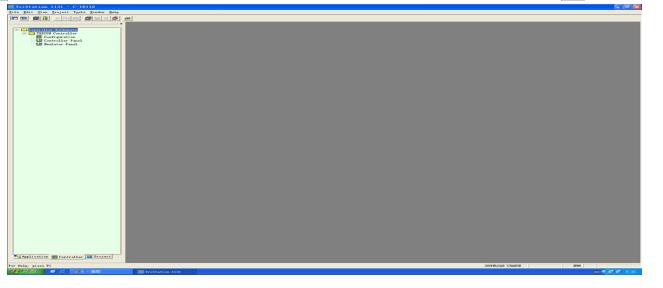

7．选取画面左边的“Controller”选项卡。。。。。

图片要害词

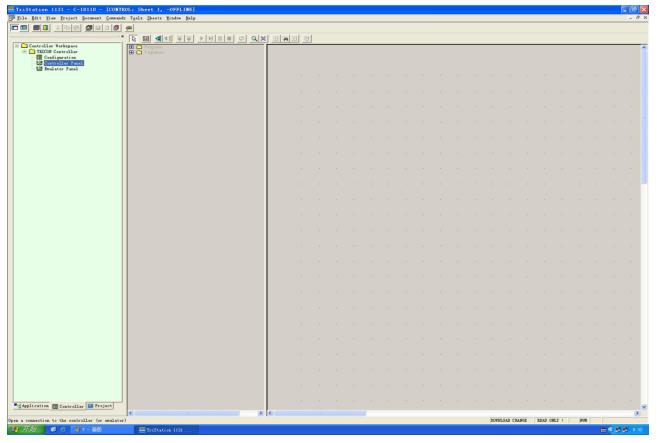

8．在“Controller”选项卡中找到“Controller Panel”并双击。。。。。然后点击“Connnect”(类似插座的图标)。。。。。

图片要害词

9． .点击“Connnect”泛起一个提醒框，，，，，不要对提醒框内的任何信息举行修改，，，，，直接点击OK。。。。。

图片要害词

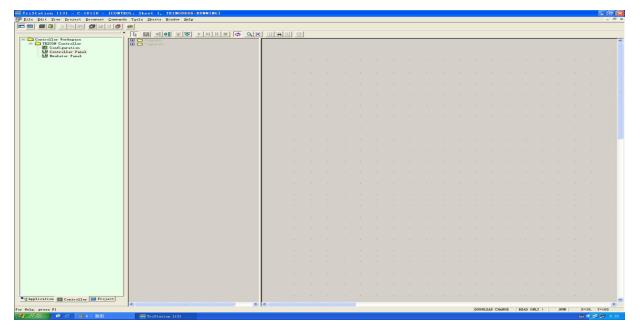

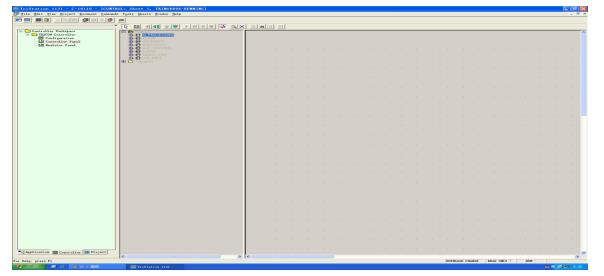

10．毗连乐成以后的画面如下

图片要害词

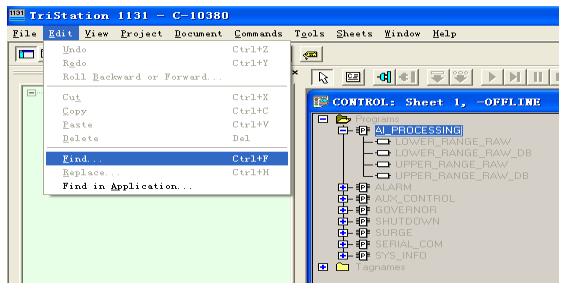

11．位号查找，，，，，是在“Edit”菜单中下拉菜单分为FIND 和 Find in application”，，，，，我们一样平常是通过Find in application查找。。。。。

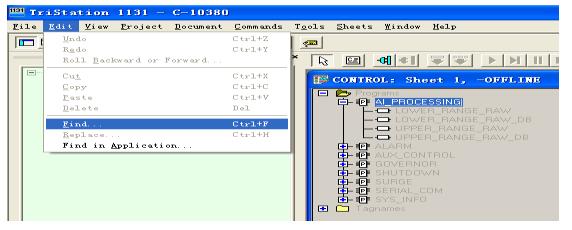

FIND 是在翻开详细的双击AI-PROCESSING→双击三P三单点逐个查找后输入需要查找的位号，，，，，例如查找TI101217，，，，，最好位号详细些

图片要害词

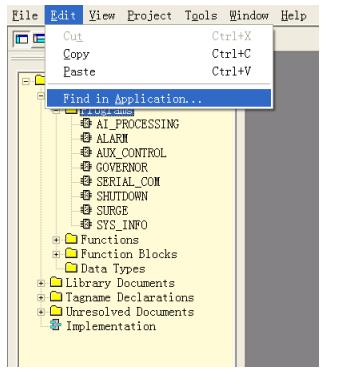

Find in application，，，，，然后输入需要查找的位号，，，，，例如查找TI101217，，，，，只要输入101217即可。。。。。他是整个工程里输入位号的查找。。。。。

图片要害词

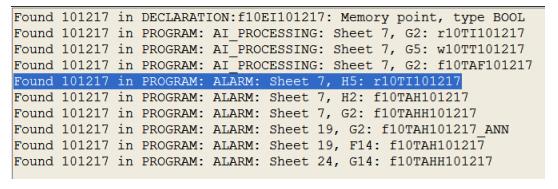

查找效果如下截屏所示。。。。。凭证形貌这个位号在程序“Alarm”的第7页，，，，，这样就可以到在线模式中响应的点。。。。。

图片要害词

11.1查找到位号后，，，，，先点击PROGRAM双击AI-PROCESSING 双击 P

图片要害词

然后双击查找到的位号，，，，，这样就可以进入程序举行强制。。。。。

信号的强制和恢复。。。。。

图片要害词

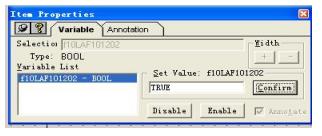

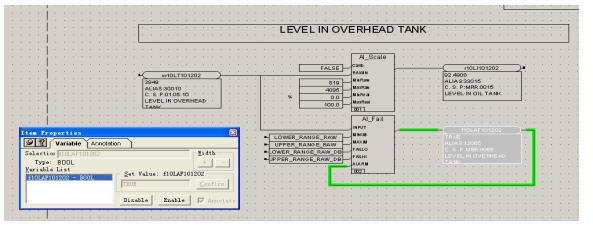

强制要领：点击“Disable”，，，，，并在“Disable”上方的输入框中输入需要强制的值后，，，，，再点击“Confirm”。。。。。强制乐成以后，，，，，对应的位号和形貌的文字会酿成红色。。。。。

图片要害词

11.2 下一步是进入ALARM 举行强制，，，，，关闭AI-PROCESSING后。。。。。点击PROGRAM双击ALARM，，，，，双击 P，，，，，然后双击查找到的位号，，，，，这样就可以进入程序举行强制，，，，，此时是强制位号的高比报警输出。。。。。一样平常是坚持1或强制为1。。。。。

11.3 恢复要领：恢复前务必确认目今情形下该值输入正常值，，，，，确认好以后直接点击“Enable”，，，，，恢复乐成以后对应的位号和形貌的文字红色就会消逝。。。。。

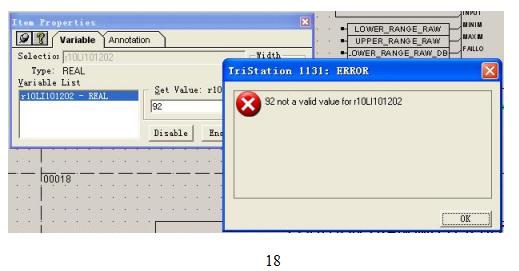

11.4整形(REAL)和实型(DINT)信号的强制和恢复强制要领和恢复要领与开关量信号的强制和恢复要领是一样的。。。。。唯一需要强调的是，，，，，在对整形(REAL)信号输入强制值的时间必需输入带小数点的值，，，，，例如需要输入强制值为“92”，，，，，现实输入的时间必需输入“92.0”若是输入数据名堂过失会泛起如下提醒。。。。。这个时间不要主要，，，，，只要点击OK后重新输入准确数据名堂的强制值即可。。。。。

图片要害词

可以这么明确，，，，，输入的强制值的数据名堂必需输入与提醒框中的数据名堂一致。。。。。（详细模拟量取值规模看下页）

8．强制和恢复完成后简直认。。。。。

除了上面提到的对应的位号和形貌文字爆发转变外，，，，，尚有一个要领可以确认强制和恢复的情形。。。。。

⑴关闭所有已翻开的在线程序，，，，，恢复到如下画面。。。。。

图片要害词

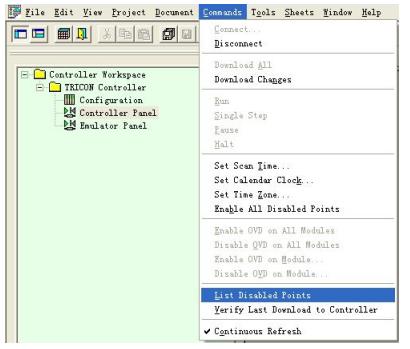

⑵然后在菜单中点击“Command”泛起下拉菜单，，，，，点选“List Disable Points”。。。。。

图片要害词

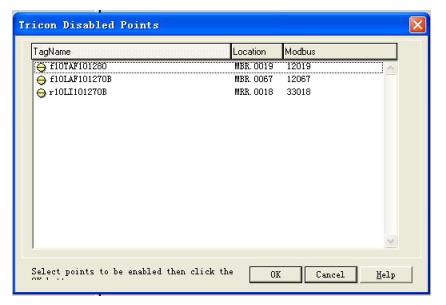

⑶泛起所有已经被强制的信号的清单。。。。。审查完成后，，，，，请务必通过点选“Cancel”来关闭这个窗口。。。。。

图片要害词

8．强制和恢复作业完成后，，，，，必需将已经毗连的程序断开后才可能关闭，，，，，这个务必切记。。。。。若是在毗连状态下关闭TS1131，，，，，会造成对源文件的破损，，，，，会造成无法毗连，，，，，唯一的处置惩罚要领只能是举行一次全下装。。。。。

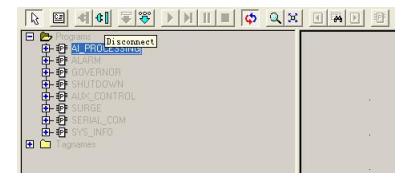

断开毗连的要领:关闭所有已翻开的在线程序窗口后，，，，，在点击“Disconnnect”图标，，，，，点击前“Connnect”的图标是反白的，，，，，点击“Disconnnect”并乐成断开后，，，，，“Connnect”的图标酿成绿色，，，，，“Disconnnect”图标反白。。。。。然后再关闭源文件并推出TS1131。。。。。

图片要害词
