两次雷击纪录的波形分享
2022-12-09 14:35:37
问鼎国际
两次雷击纪录的波形分享

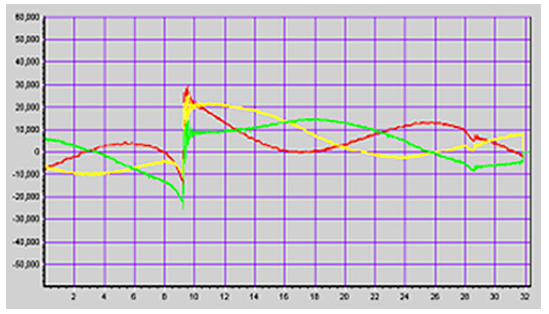

两次雷击纪录的波形：
图形解读：三相电同时着雷击，，，，，并伴有因雷击导致的瞬间三相短路故障。。
雷电事后，，，，，三相线路恢复绝缘，，，，，可是，，，，，可以看出有直流分量指数型衰耗曲线和三相正弦波的叠加，，，，，一个周波后直流因素降低。。
在19.25毫秒后（约一个周波），，，，，又爆发了一次感应雷雷击。。此次感应雷，，，，，因幅度很小，，，，，并未造成任何损害 。。
雷击的瞬间，，，，，系统绝缘遭到破损，，，，，电晕或空气击穿性放电通道会在许多地方建设起来，，，，，工频交流电压也随雷击建设的通道跟进放电。。这种放电若是三相线都有的话，，，，，就有些三相电弧短路放电的味道。。可是，，，，，一经雷击事后，，，，，该放电通道也会连忙消逝，，，，，三相短路于是终止。。
若是有较大的绝缘缺陷，，，，，工频交流放电一直一连下去，，，，，开关就会跳闸。。
