绕线转子异步电念头转子串电阻启动电路剖析

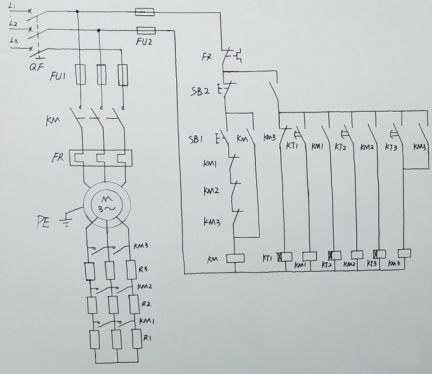

绕线式转子异步电念头转子串电阻启动是常用的绕线式转子异步电念头启动方法其本钱低廉，，，，，性能好普遍应用于工矿领域需要带载启动的场合下面我们凭证图示来说明一下其行动历程
首先合上电源开关QF
1.按下按钮SB1
2.KM线圈得电
2.1KM自锁触头闭合自锁
2.2KM主触头闭合---电念头M串接所有电阻启动
2.3KM�？？ネ繁蘸�---KT1线圈得电---KT1设准时间到在KM�？？サ惚蘸虾蚄T1设准时间抵达的情形下
3.KT1�？？ネ繁蘸�
4.KM1线圈得电
4.1KM1主触头闭合---切除第一组电阻R1（此时电念头串接两组电阻继续启动）
4.2KM1常闭辅助出面分断
4.3KM1 �？？ㄖネ繁蘸�---KT2线圈得电---KT2整准时间到
在KM1�？？サ惚蘸虾蚄T2设准时间抵达的情形下
5.KT2�？？ネ繁蘸�
6.KM2线圈得电
6.1KM2主触头闭合---切除第二组电阻R2（此时电念头串接一组电阻继续启动）
6.2KM2�？？ㄖネ繁蘸�---KT3线圈得电---KT3整准时间到
6.3KM2常闭辅助触头分断在KM2�？？サ惚蘸虾蚄T3设准时间抵达的情形下
7.KT3�？？ネ繁蘸�
8.KM3线圈得电
8.1KM3自锁触头闭合自锁
8.2KM3主触头闭合---切除第三组电阻（此时电念头启动竣事，，，，，正常运转）
8.3KM3常闭辅助触头分断---KT1、KT2、KT3依次断电释放触头归位�；；； ；；聪掳磁B2即可使电路阻止
