ERQ-300系列比例偏向阀的结构原理
ERQ-300系列比例偏向阀的结构原理
电液比例偏向阀由2个比例磁铁,阀体3,阀芯4,对中弹簧组成。。。。当电磁铁1通电时， ，，，，，阀芯右移， ，，，，，P与B通， ，，，，，A与T通， ，，，，，阀口开度与电磁铁1输入电流成比例；；；当电磁铁6 通电时， ，，，，，阀芯向左移， ，，，，，P与A通、B与T通， ，，，，，阀口开度与电磁铁6的输入电流成比例。。。。这种阀的四个控制边有较大的遮掩量， ，，，，，弹簧具有一定的预压缩量。。。。阀的稳态控制特征有较大的中位死区。。。。另外由于摩擦力及阀口液动力滋扰的影响， ，，，，，阀芯定位精度不高， ，，，，，尤其是在高压大流量工况下， ，，，，，稳态液动力的影响更突出。。。。为提高电液比例偏向阀的控制精度， ，，，，，可接纳位移电反响型电液比例偏向节约阀。。。。

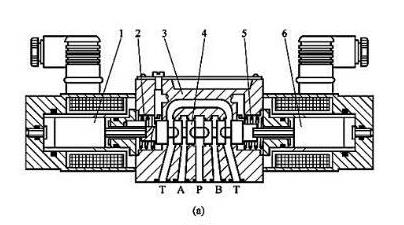

通俗型直动式电液比例偏向节约阀
1， ，，，，，6 -比例电磁铁；；；2, 5-_对中弹簧；；；3-阀体；；；4一阀芯
减压型先导阀+主阀弹簧定位型电液比例偏向节约阀的结构原理图。。。。其先导阀能输出与输入电信号成比例的控制压力， ，，，，，与输入信号极性相对应的两个出口压力， ，，，，，划分被引至主阀芯2的两头， ，，，，，使用它在两个端面上所爆发的液压力与对中弹簧3的弹簧力平衡， ，，，，，使主阀芯2与输入信号成比例定位。。。。接纳减压型先导阀后不必像原理相似的先导溢流型那样， ，，，，，一连一直地泯灭先导控制油。。。。先导控制油既可内供， ，，，，，也可外供， ，，，，，若是先导控制油压力凌驾划定值， ，，，，，可用先导减压阀块将先导压力降下来。。。。主阀接纳单弹簧对中形式， ，，，，，弹簧有预压缩量， ，，，，，领先导阀无输入信号时， ，，，，，主阀芯对中。。。。单弹簧既简化了阀的结构， ，，，，，又使阀的对称性好。。。。

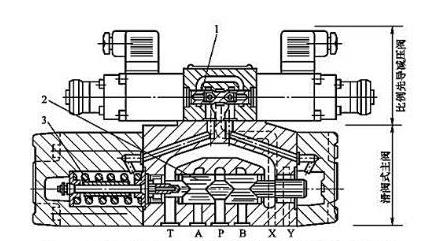

减压型先导阀+主阀弹簧定位型电液比例偏向节约阀
1 一先导减压阀芯；；；2-主阀芯；；；3 对中弹簧
