电压互感器牢靠装置知识先容

电压互感器，，，类似降压变压器，，，由于高压开关柜通过的一样平常是大于一万伏的电压，，，这个电压是无法接纳电压表直接丈量的，，，不像低压柜可以铜排上直接取电。。。。。高压必需通过转换装置酿成可以供电压表丈量的低压，，，如电磁感应，，，一次绕组多二次绕组少，，，感应出来的电压就是低电压，，，尚有通过电阻分压，，，电阻串联，，，分压与电阻成正比，，，中心抽头丈量电压，，，尚有电容分压等等。。。。。

图片要害词

电压互感器就是电磁式的，，，接纳环氧树脂浇铸，，，形成外部绝缘，，，内部一二次线圈及出线端头浇铸在内里，，，形成一二次绝缘。。。。。

标准应用要求电压互感器的一次侧和二次侧都要装置熔断器，，，阻止电压互感器磁饱协调振等引起的过电流。。。。。

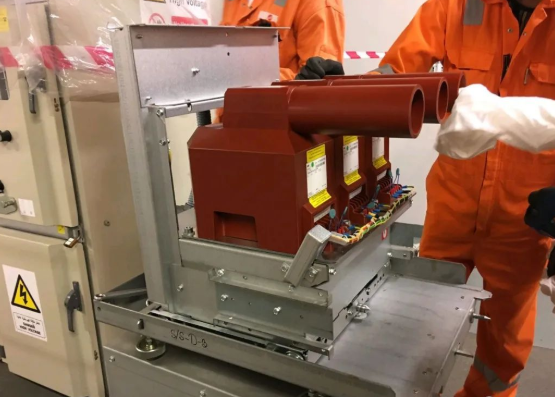

电压互感器在开关柜里的装置大都是接纳抽出式结构，，，

电压互感器牢靠式装置主要应用于计量或手车式无法装置的地方，，，计量要求防窃电，，，电流回路串联在收支线之间，，，断开就没电，，，电压回路只是毗连到高压回路上，，，抽出不影响供电，，，并且可以主回路带电抽出，，，因此一样平常计量接纳电流互感器、电压互感器一体式手车，，，这样无法抽出。。。。�；；Ｉ杏芯褪抢慰孔爸�，，，隔室门装置挂锁、铅封等装置防窃电。。。。。

图片要害词

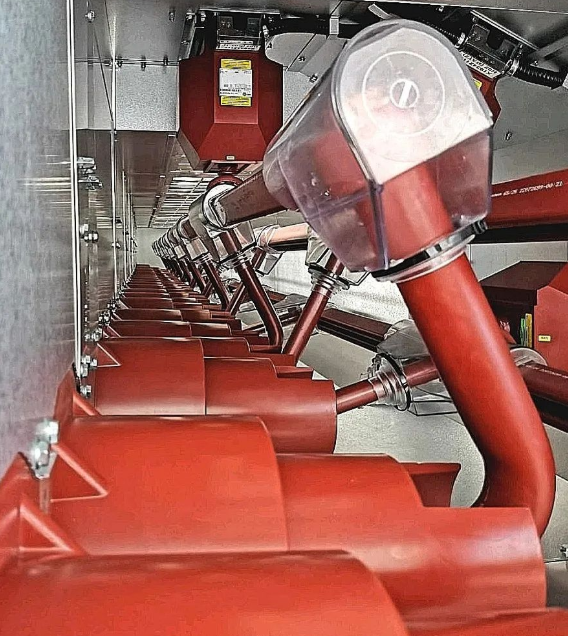

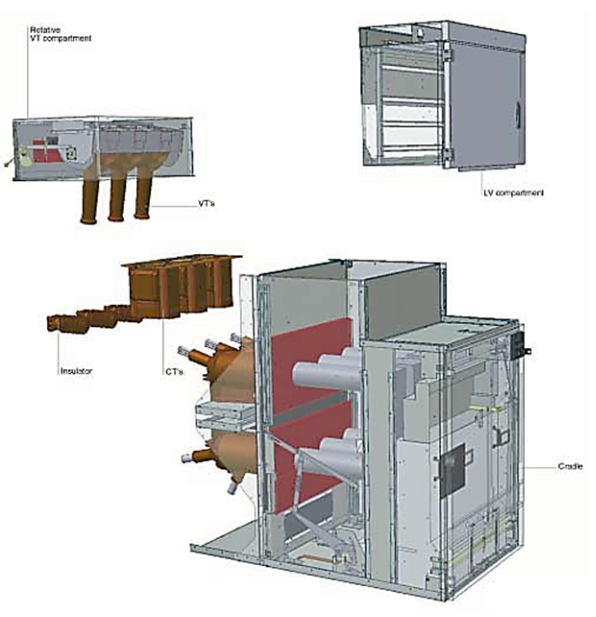

电压互感器牢靠装置的形式还用于主母线的电压丈量，，，直接装置在主母线上，，，可以节约两台抽出式母线PT柜，，，装置在母线室顶部或后部的电压互感器，，，与主母线直接相连，，，为节约空间一样平常接纳带熔断器一体式的电压互感器，，，这种装置，，，外洋项目较量多，，，ABB，，，EATON等样本里都有典范计划。。。。。

有客户反应，，，海内电压互感器一次侧熔断器会经常熔断，，，有的甚至一个月就会熔断一次，，，这样高频次的熔断替换关于牢靠装置基本上是无法接受的，，，特殊是主母线电压互感器，，，因此必需思量牢靠式装置怎样快速替换熔断器。。。。。

这个问题有了许多计划，，，首先是接纳隔离刀闸，，，各人知道，，，电压互感器一次电流很小，，，一样平常熔断器接纳0.5A，，，这个电流只要接触上就好，，，可以直接分合。。。。。因此充气柜内部，，，有接纳弹簧钢丝的浅易PT隔脱离关，，，柜前浅易机构旋转发动钢丝与母线不接触，，，断开电压互感器，，，充气柜内电气间隙小，，，不受情形影响，，，因此接纳这种计划经济可靠，，，应用到空气绝缘柜内就要有足够的断口距离，，，尺寸很大，，，情形侵蚀等导致接触欠好等。。。。。

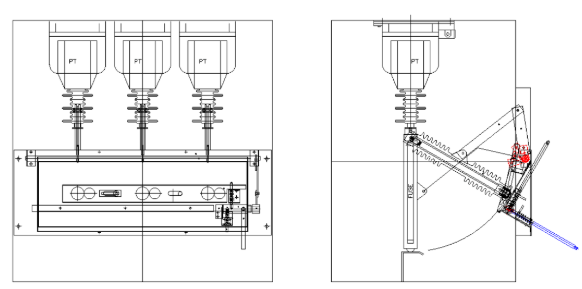

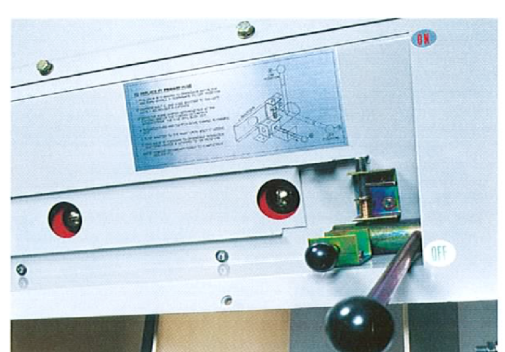

因此空气柜中有了熔丝刀闸，，，有直动式和旋转式的，，，就是把熔断器作为动刀的一部分，，，熔断器毗连触点与高压铜排毗连，，，通过隔脱离关分合，，，实现电压互感器通、断电，，，而熔断器又易于替换，，，40.5kV熔断器刀闸，，，牢靠端毗连到电压互感器一次端头，，，熔断器装置在绝缘筒内部，，，拐臂机构发动刀闸触头与铜排接触，，，通过完善联锁定位，，，熔丝刀闸分闸历程先接触到接地排放电，，，然后才华替换熔断器。。。。。
