开关柜主母线毗连知识先容
开关柜主母线毗连知识先容
中压开关柜需要凭证应用成排使用，，，，单母线分段就是几段主母线通过母线联络柜、母线隔离柜毗连在一起。。
额定电流，，，，主母线的额定电流凭证系统应用确定，，，，如一个进线带多段母线的出线负载或各自进线带自身一段母线的负载，，，，电流一样平常1250/2000/3150A，，，，短时耐受电流31.5kA。。唬�；；；蚨喔鼋卟⒘胫髂赶吖┧懈涸厥褂茫�，，如船用、海洋平台开关柜，，，，12kV开关柜主母线可达4000/5000A，，，，短耐电流40/50kA。。

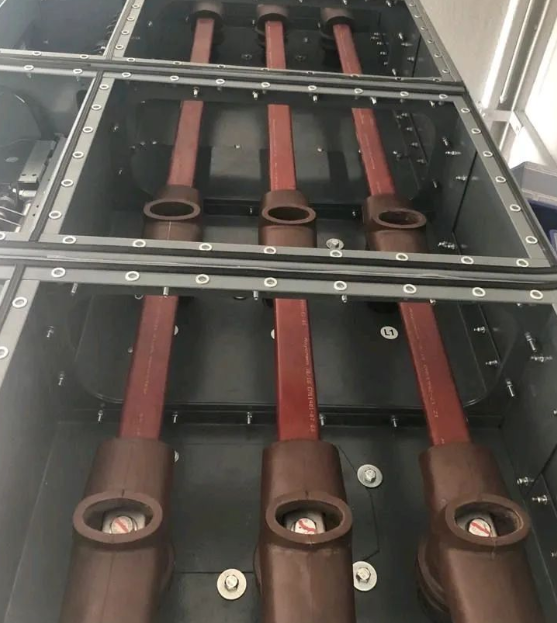

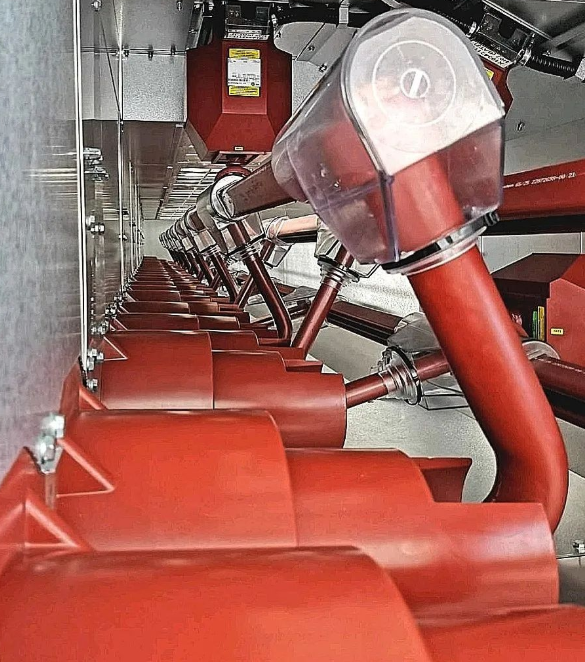

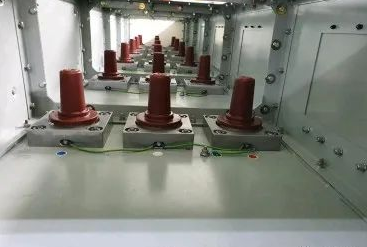

金属铠装开关柜，，，，主母线装置于金属关闭的单独隔室内，，，，柜间母线通过绝缘穿墙套管毗连，，，，关于关闭型开关柜如充气绝缘环网柜，，，，柜间母线室不隔离，，，，利便母线毗连。。固体绝缘接地屏障母线阻止三相短路爆发。。关于大电流充气柜CGIS一样平常接纳母线毗连器作为主母线，，，，硅橡胶绝缘配圆管母线，，，，通过弹簧触指毗连，，，，而气箱内部接纳多片矩形铜排毗连，，，，CGIS开关柜侧面母线毗连形式本钱比柜顶固体绝缘母线要低，，，，但对装置要求较高，，，，两台开关柜相对位置要准确才华包管母线毗连可靠，，，，温升不凌驾标准，，，，并且精准对接才华包管绝缘要求。。

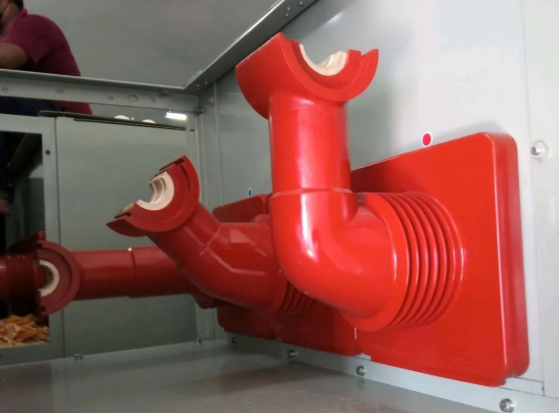

主母线接纳环氧浇铸、环氧硫化涂敷、交联聚乙烯热缩套管等绝缘方法，，，，环氧树脂浇铸母线和分支母线间接纳环氧AB胶固封，，，，绝缘强度高，，，，但不易拆除。。EPDM绝缘套包裹毗连部位，，，，或热缩套管包裹，，，，包管母线无裸露。。

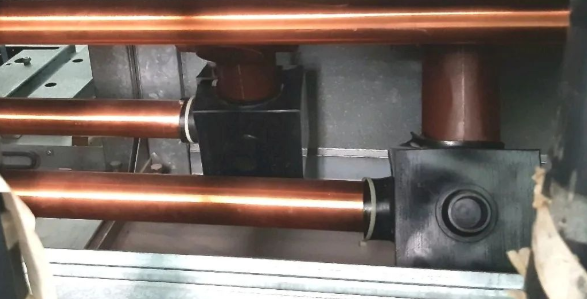

主母线类型，，，，D型，，，，管型，，，，矩形，，，，由于电流较大，，，，D型，，，，圆管型母线集肤效应�。。�，，单根母线载流量大，，，，作为主母线更合适，，，，凭证电流巨细选择一根D型铜母线、两根D型铝母线或两根D型铜母线。。圆管型母线，，，，电场不匀称系数�。。�，，很小的相间净距就可以知足绝缘要求，，，，管型母线抗弯能力强，，，，无需支持即可遭受短路电流爆发的电动力。。而矩形铜排，，，，大电流需要许多根，，，，集肤效应、相近效应影响很大，，，，电流密度很低，，，，关于4000/5000A的主母线，，，，需要3-10*120/4-10*120mm，，，，电流密度靠近于1A/mm2才华知足温升要求。。

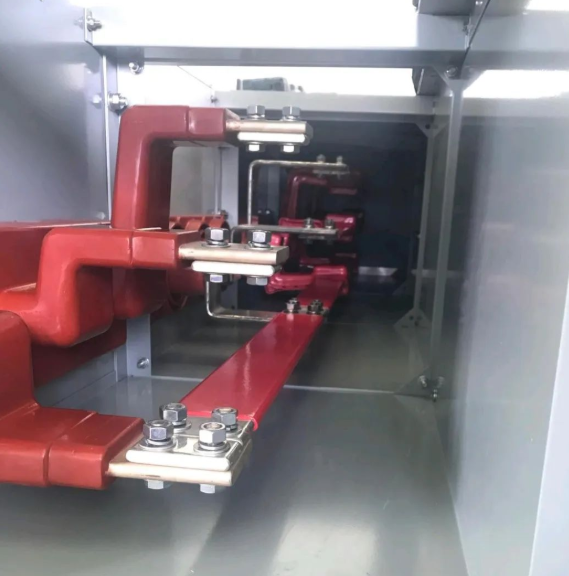

主母线的毗连，，，，关于矩形铜排，，，，以前主母线和分支母线都是全搭接，，，，因此接纳几台柜子一根母线留有搭接讨论用于母线间毗连，，，，这种毗连，，，，现场装置事情量大，，，，需要预留空间供母线插入柜内，，，，窄型柜没有空间供母线间毗连，，，，由于各段母线差别，，，，现场装置需要弄清晰柜号和相序。。厥后外洋产品接纳一半一半搭接方法，，，，柜间母线实现了标准化预制，，，，母线毗连利便，，，，理论和实践都已证实，，，，这种搭接方法可以知足温升、动热稳固要求，，，，节约铜排，，，，现场毗连装置利便。。D型母线毗连北京简朴，，，，毗连部位圆面铣掉，，，，平面部位和分支母线一半一半毗连，，，，装置简朴。。管型母线的毗连有抱箍毗连、端面毗连、压扁毗连等方法，，，，抱箍形式毗连用于大电流，，，，依赖外圆面与抱箍内圆面接触，，，，螺栓牢靠，，，，这种毗连占用空间大。。端面毗连适用于小电流，，，，压扁毗连将圆管毗连部位压扁，，，，面扑面毗连。。
主母线室一样平常位于开关柜上部，，，，靠近柜顶，，，，透风优异，，，，发热�。。�，，一样平常温升不会超标。。也有主母线位于柜下部的设计。。
