铜排搭接面积知识分享
铜排搭接面积知识分享
关于母线讨论的搭接面积以及电流密度问题， ，一些用户要求母线讨论完全搭接， ，但该设计标准可能与母线系统由此爆发的温升没有任何关系。。。。。。
国家标准GB50149-2010 电气装置装置工程母线装置施工及验收规范， ，是由住建部批准实验的， ，标准是为了包管硬母线、软母线、金属关闭母线、气体绝缘金属关闭母线、绝缘子、金具、穿墙套管等母线装置的装置质量， ，增进装置手艺前进， ，确保装备清静运行而制订的。。。。。。
关于GB50149-2010标准首先它是施工及验收标准， ，开关装备内部的母线搭接、毗连等不受此标准约束；；

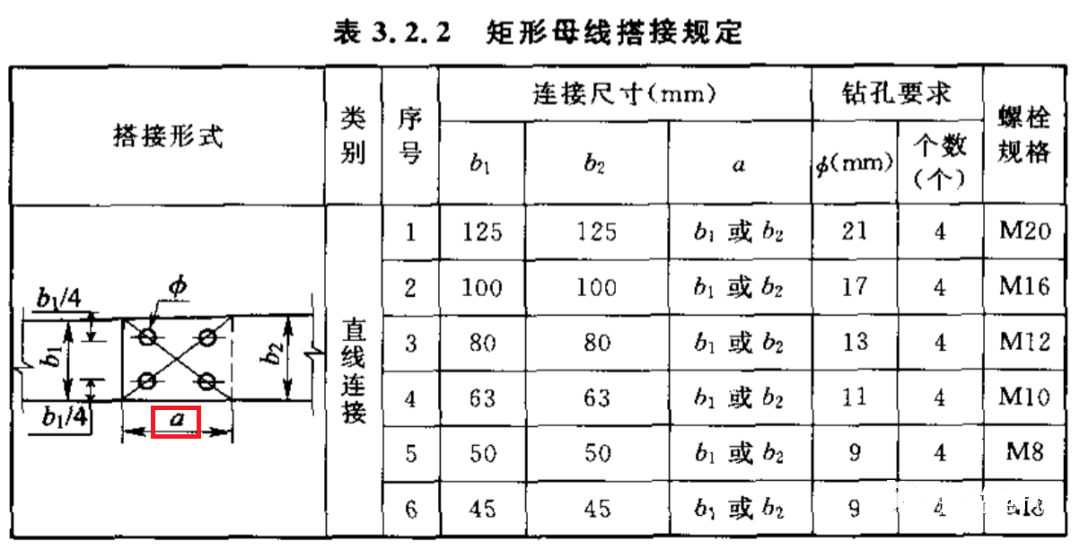

其次， ，标准划定母线搭接应切合表3.2.2划定， ，当母线与装备接线端子毗连时， ，应切合现行国家标准GB/T5273《变压器、高压电器和套管的接线端子》的有关划定。。。。。。

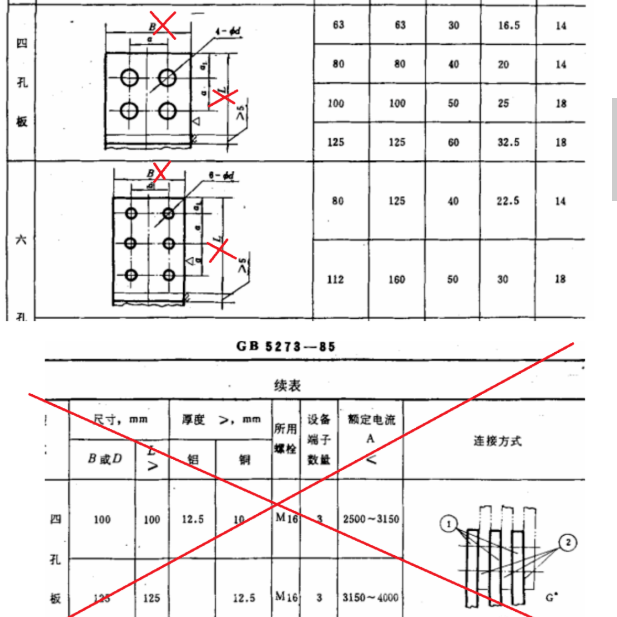

最新版GB/T5273-2016（替换GB/T5273-1985）， ，基于IEC62271-301:2009。。。。。。在形式与尺寸中已经作废了端子的形状尺寸， ，删除了附录A按额定电流选用接线端子尺寸的推荐值及其毗连要领和附录B接线端子电气毗连时的力矩推荐值。。。。。。意味着母线搭接无需满搭接， ，即无需知足搭接长度需要和宽度一致的要求， ，制造厂可以凭证产品设计决议母线搭接长度及螺栓数目、自行决议螺栓的拧紧力矩。。。。。。越发科学。。。。。。

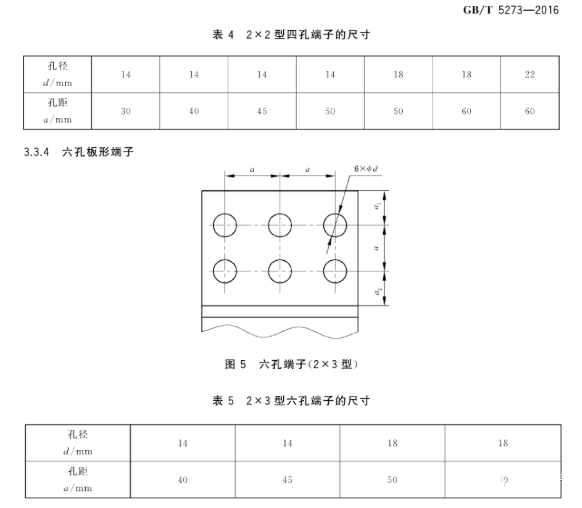

第三， ，标准GB/T5273-2016是推荐标准， ，制造厂可以不接纳， ， 标准界说四孔、六孔等板的差别螺栓规格及所需要的间距， ，包管了螺栓毗连的有用性， ，具有科学依据， ，但关于界说了详细螺栓规格， ，则不是十分科学， ，过大的螺栓并纷歧定带来好的搭接效果。。。。。。
科学证实母线讨论中的大部分现实电撒播输爆发在螺栓头下方和螺母下方使用的压力垫圈限制的区域下方， ，在由垫圈限制的区域外的讨论区域承载很少的电流。。。。。。
它们对讨论的温升也没有显着影响。。。。。。因此， ，增添母线毗连讨论的面积自己对降低母线系统的温升作用不大。。。。。。
我们还可以实验通过添加更多螺栓来提高母线讨论的性能（换句话说， ，降低其温升）。。。。。。然而， ，与电气工程的许多其他方面一样， ，“收益递减纪律”适用。。。。。。通常， ，母线讨论由单排螺栓（一个、两个或三个螺栓， ，取决于母线宽度尺寸）组成， ，位于母线的整个宽度上。。。。。。若是我们再加上第二排螺栓， ，我们发明第二排对讨论温升的影响很小。。。。。。其缘故原由是大部分电撒播输爆发在最靠近母线最后的螺栓排中。。。。。。
讨论中的电流密度纷歧定与讨论的温升性能相关。。。。。。更主要的是将螺栓的夹紧压力漫衍在尽可能宽的母线讨论区域上的方法。。。。。。

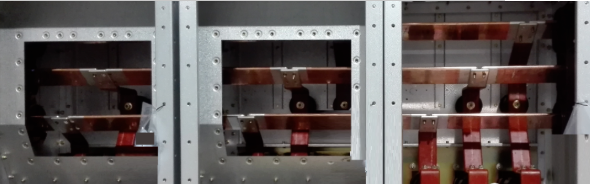

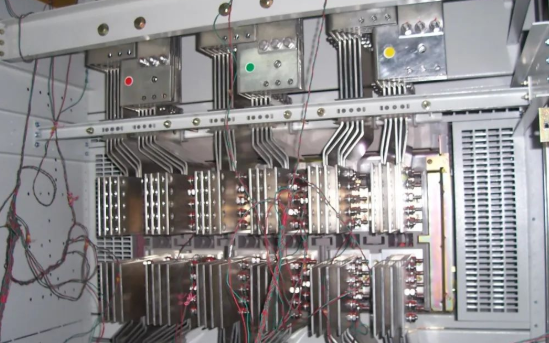

出于这些缘故原由， ，只要有可能， ，我们将母线讨论设计为在母线的宽度上有一排螺栓， ，螺栓的数目由母线的宽度和讨论的设置决议。。。。。。母线讨论设置通过了一连电流测试， ，以验证母线系统在标准的 65 °C 温升限制规模内清静运行。。。。。。他们也通过了短路测试， ，包括短时耐受电流和瞬时耐受电流测试， ，以验证设计能够遭受与短路使命相关的热应力和机械应力。。。。。。

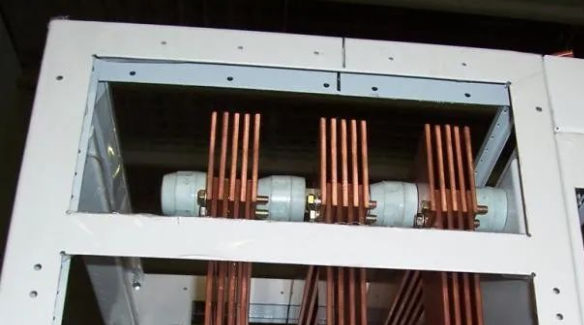

温升试验证实搭接上述搭接面积温升知足标准要求， ，可以遭受短路峰值耐受电流等应力， ，铜排用量少， ，螺栓数目少， ，搭接有用， ，质料人工都是最经济的。。。。。。如大电流低压柜， ，接纳全搭接， ，大规格螺栓， ，装置十分难题， ，母排对中， ，螺栓插入等很是艰难， ，还经常泛起由于螺栓卡死， ，纵然紧固力矩切合要求， ，仍然没有接触好， ，接触电阻很大， ，造成清静隐患。。。。。。
双碳时代， ，需要精打细算， ，在知足产品性能的条件下， ，应为镌汰有色金属消耗， ，�；；さ厍蚣以白鲂⑺常�
