弱电机柜摆放示意图的运用!
前言：随着智能化弱电行业的标准化和专业化 ，，，，，，在售前设计计划阶段就要把治理间和装备间的机柜装备摆放图所有绘制好已经常态化了 ，，，，，，那么我们怎么在绘图的历程中简朴化和效率化呢 ？？？
以往的设计师都会将以前做过类似项目的机柜装备示意图复制粘贴过来 ，，，，，，修修改改又三年。。。。只要给够富足的时间 ，，，，，，绝大部分设计师都能按部就班的完成。。。。在一律履历和专业的设计师较量 ，，，，，，效率也是体现专业性的一方面。。。。
在前面文章先容了块的运用 ，，，，，，将每个系统通例用的单位造块使用 ，，，，，，以提高事情中的效率。。。。在这里也是同样的原理。。。。

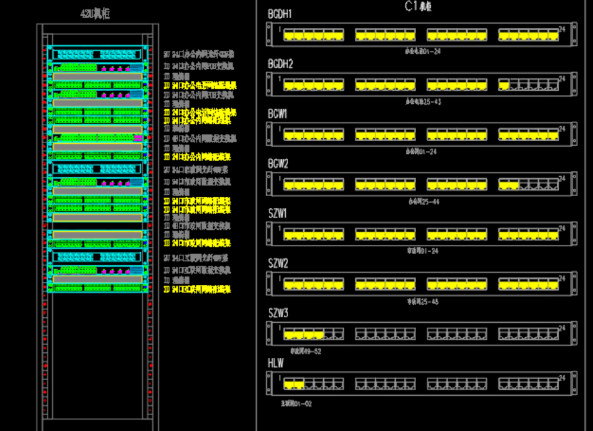

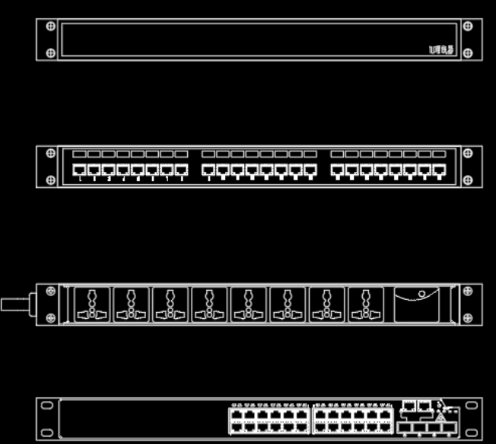

我们将常用的机柜（6U、9U、12U、24U、42U等等）、配线架、理线器、网络装备等等造好块 ，，，，，，……《插入图片》……在制作差别情形的机柜装备示意图 ，，，，，，选用设计合理规格的机柜 ，，，，，，再凭证网络系统图将对应的网络装备块套用进去。。。。不但在绘图历程中标准化 ，，，，，，并且比起粘贴复制 ，，，，，，大大提供了效率。。。� ？？？梢约蚱拥拿魅� ，，，，，，就是VISIO版的CAD。。。。

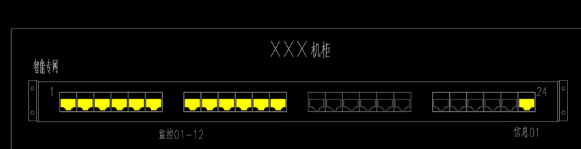

把机柜装备示意图绘制好后 ，，，，，，接下来就是配线的编号 ，，，，，，
我们将汇聚至本机柜的配线举行分派 ，，，，，，让设计职员进一步复核网络架构的准确性 ，，，，，，让工程部同事在实验历程中做到以图实验 ，，，，，，让客户体验到我们对设计计划的成熟性。。。。

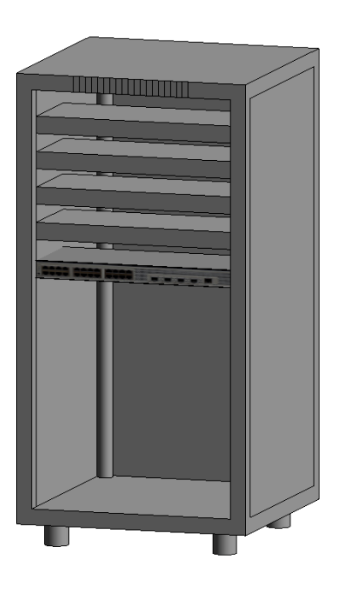

CAD机柜装备示意图是为了让各人在此阶段能提高效率去完成事情 ，，，，，，后期我们进入到BIM时代 ，，，，，，从机柜装备示意图转换为机柜装备三维图。。。。
