故障征象:日产千吨合成氨装置中，，，，，吸收塔KW1101E的控制尤为主要。。。。为了包管液位丈量的准确性，，，，，将液位开关KWZKLLA157改为双法兰式差压液位计。。。。取压点在原高液位报警开关及低液位报警开关的取压点上。。。�？？こ跗贙WZKLLA157与LRC91丈量对应较好，，，，，厥后随着生产平稳，，，，，两者丈量误差越来越大，，，，，最大时相差约20%之多。。。。
由于KWZKLRC91受冲洗水压力波动及仪表维护职员自己缘故原由影响，，，，，有时也保存丈量误差。。。。这样，，，，，由于KWZKLLA157及KWZKLRC91都有问题．给工艺生产带来了难度。。。。操作职员无法准确判断工艺状态．因此造成了生产波动。。。。
故障剖析 使用抢修的时机，，，，，对KW1101E的丈量仪表举行了检查校对，，，，，替换了KWZKLRC91、洗濯了KWZKLLA157双法兰差压变送器的取压膜盒，，，，，并重新核对了KWZKLLA157与KWZKLRC91的丈量规模，，，，，确保两者一致。。。。经由调解后，，，，，KWZKLRC91与KWZKLLA157的指示值照旧有误差。。。。但误差是在50%以上泛起，，，，，并随着丈量值的增添误差越来越大。。。。
通过同工艺手艺职员校对玻璃板液面计时发明。。。。液位较低时仪表液位计与玻璃板液面计相差很小，，，，，液位较高时两者相差很大。。。。实测数据见表3-1。。。。
表3-1 KWZKLRC91与玻璃板液面计数据比照表
玻璃板页面计 | 63 | 68 | 75 | 80 | 90 | 94 |
KWZK-LRC91 | 48 | 49 | 50 | 51 | 52 | 54 |
注：表中数据是在玻璃板液面计经常结晶．一直冲洗的情形下获得的。。。。
通过查KW1101E的原始装备结构图相识到，，，，，KW1101E的进气位置在KWZKLRC91的46.7%位置，，，，，这样当液位在46.7%以上时，，，，，由于进气的影响玻璃板的液位不可准确反应现实的液位。。。。

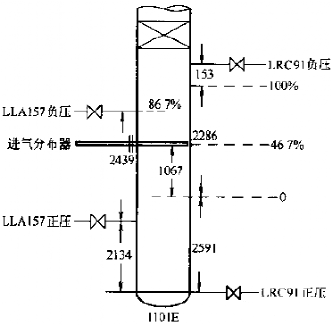

KW1101E装备结构及仪表取压位置见图3-5，，，，，图中单位是mm。。。。
图3-5 净化装备KW1101E 装备结构机仪表取压位置
凭证KW1101E装备结构及仪表取压位置(见图3-5)及工艺玻璃板液面计实测数据(见表3-1)剖析，，，，，KWZKLRC91与LLA157的指示误差现实保存。。。。现剖析如下。。。。
(1) 由于KWZKLRC91、KWZKLLA157均接纳差压法丈量液位，，，，，因此，，，，，从差压法丈量液位的原理上举行剖析。。。。
凭证KW1101E的装备结构可知，，，，，工艺气进气漫衍器的位置在KWZKLRC91的46.7%位置。。。。因此，，，，，当液位凌驾46.7%时，，，，，液面将凌驾进气漫衍器。。。。由于工艺气的压力很高，，，，，因此，，，，，必定会将液体吹起，，，，，并且液位越高吹起的液体越高。。。。这一点从玻璃板液位计丈量数据表3-1中可以体现出来，，，，，因此，，，，，液体中必定保存气体部分或气泡。。。。
设被测介质中气泡的体积为V0；；；；；被测介质(带气泡)的总丈量高度H；；；；；被测介质中现实液体（不带气泡）的丈量高度h；；；；；KW1101E的断面面积S；；；；；被测介质中现实液体体积为V=hS；；；；；被测介质中现实液体（设计）密度为ρ；；；；；被测介质中现实液体重量为G=Vρ
很显然：V十V0= HS
被测介质（带气泡）的密度为： ρ0=G/（V十V0）=G/（HS）
从差压变送器的丈量看（不思量迁徙）： △P=ρ0 H= [G/（HS）]H= G/S=ρV/S=ρhS/S=ρh
上式中，，，，，ρ是设计的介质密度，，，，，因此．仪表所测差压是现实液体的差压，，，，，所测的数据为现实介质平稳时所对应的高度。。。。
(2) 从KW1101E装备结构及仪表取压位置(图3-5)中可以看出，，，，，KWZKLLA157负压取压位置在KWZKLRC91的86.7%处。。。。因此，，，，，当装备内（带气泡）液面高度凌驾KWZKLRC91的86.7%处（KWZKLLA157负压位置）时，，，，，由于KWZKLLA157负乐位置以上的液体爆发的压力也作用于它的负压侧，，，，，因此，，，，，KWZKLLA157差压变送器无法丈量其负压侧以上的液体。。。。同样原理，，，，，KWZKLRC91也无法丈量其负压侧以上的液体高度。。。。因此，，，，，位于KWZKLRC91负压侧与KWZKLLA157负压侧之间的液柱就成为了KWZKLRC91与KWZKLLA157丈量指示值的误差。。。。鉴于此，，，，，KWZKLRC91的丈量值是达不到最大的。。。。经盘算，，，，，最高时KWZKLLA157应比KWZKLRC91低近20%（457／2286=19.99%)。。。。
故障处置惩罚:仪表自身方面影响丈量的主要因素是仪表的冲洗水。。。。接纳以下要领解决冲洗水对丈量的影响。。。。
由于KWZKLRC91接纳的是带冲洗水的差压变送器，，，，，在仪表运行时代，，，，，冲洗水一直举行冲洗，，，，，冲洗水量巨细由仪表职员手动操作。。。。由于冲洗水的事情压力在4～10 MPa之间，，，，，而差压变送器的丈量规模只有28 kPa。。。。因此，，，，，人为操作不当（冲洗水打偏），，，，，以及冲洗水压力的转变，，，，，将会影响到KWZKLRC91的准确丈量。。。。针对这种情形，，，，，在冲洗水管道上装置了恒节约孔，，，，，用以增添冲洗水流通的阻力来控制冲洗水流量．从而镌汰人为操作不当及冲洗水压力波动，，，，，对液化丈量造成的影响。。。。
另外，，，，，凭证上述剖析，，，，，确认2台仪表的误差爆发于取压点的差别，，，，，在大磨练中将KWZKLLA157汽相取压点上移到与KWZKLRC91汽相位置相同的取压点后，，，，，KWZKLLA157与KWZKLRC91丈量对应得很是好，，，，，解决了这一丈量问题。。。。
