第三章 物位检测仪表故障处置惩罚
3.1液面系统的故障判断液面系统如图3-1所示。。。
图3-1 页面系统原理图
(1) 液面纪录值跑向最大或最�。。。上缺日找淮伪�。。。如一次表正常，，，，则为二次表故障；；；；；如一、二次表一致，，，，则手控调理阀检查液面有无转变。。。有转变一样平常为工艺缘故原由，，，，无转变一样平常为仪表问题。。。
(2) 带负迁徙的仪体现值跑到最大，，，，应嫌疑负压侧漏；；；；；有气相压直接引到负压侧的仪体现值跑到最�。。。ο右筛貉共嗉汗抟禾迳仙�。。。
(3) 纪录针渡动很快，，，，一样平常可能是参数整定不当、一次仪表振荡或仪表信号管路漏等；；；；；如波动缓慢，，，，一样平常为工况。。。
(4) 如嫌疑仪表为假液面指示，，，，可将系统切手动，，，，工艺、仪表职员配适用标准压力表测出气相压力举行剖析。。。
3.2液位指示不正常
故障征象：液位指示不正常．偏高或偏低。。。以电动浮筒液位变送器为检测仪表。。。 首先要相识工艺状态、工艺介质，，，，被测工具是精馏塔、反应釜，，，，照旧储罐(槽)、反应器。。。用浮简液位计丈量液位，，，，往往同时设置玻璃液位计。。。工艺职员以现场玻璃液位计为参照，，，，判断电动浮简液位变送器指示偏高或偏低，，，，由于玻璃液位计较量直观。。。
有关液位（物位）检测故障判断思绪详见图3-2。。。

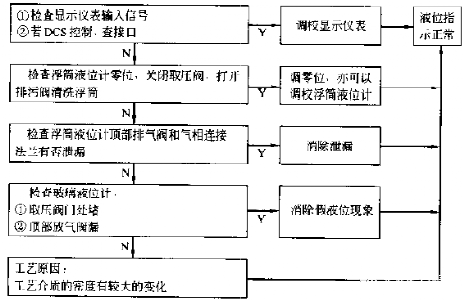

图3-2页面检测故障判断
3.3锅炉汽包无液位或液位计指示波动很大
故障征象：中压锅炉汽包液面计指示波动，，，，但汽包却无液面，，，，何以?
故障剖析：由于锅炉未投入运行壮态时，，，，仪表职员已将仪表到茏鬈内的封液关好，，，，由于汽包内无压力，，，，以是到茏鬈内的封液在蒸汽保温热最的作用下，，，，易爆发欢喜，，，，此时封液液面亦波动。。。由于正负到茏鬈内液面波动情形纷歧，，，，从而爆发压差转变，，，，引起液位差变示值波动。。。
故障处置惩罚：关闭到茏鬈中的保温蒸汽，，，，使其封液不再欢喜，，，，差变示值即为稳固。。。
3.4 双法兰液面计故障
故障征象：某碱洗塔底液面已很高，，，，但液位计无指示，，，，但双法兰处均无梗塞。。。不知何以?
故障剖析：经查系仪修职员嫌疑液位计示值65%禁绝，，，，将翻开平衡阀能平衡差变正负室压差的要领，，，，用到双法兰差变中去，，，，但液位计示值仍为65%而不回零。。。这样仪修职员误以为仪表零位禁绝，，，，硬把65%的液位示值调到零位，，，，因此仪表无指示，，，，只有当液位高于65%时方有一点示值。。。
故障处置惩罚：此例中的双法兰液位计的故障是仪修职员误操作引起的。。。在调双法兰液位计变送器的零点时，，，，需把上下出口阀关死，，，，翻开中心平衡阀后，，，，再将两片双法兰内的介质排掉，，，，这时方以为上下法兰片受压相等，，，，此时方可对变送器举行调零。。。
3.5装置不当引起迅速度降低
故障征象：工艺反应此液位检测缓慢，，，，并致使操作职员错觉，，，，即液位升高，，，，反使差变输出下降。。。
故障剖析：由于装置不当引起检测缓慢和错觉，，，，即液位升高，，，，仪体现值反而下降，，，，液位降低，，，，仪体现值却升高?
某甲醇精馏塔塔底液位检测系统，，，，见图3-3，，，，差压变送器正、负到茏鬈经一准时间均能充满蒸汽冷凝液，，，，现从图3-3(a)逐一举行剖析。。。

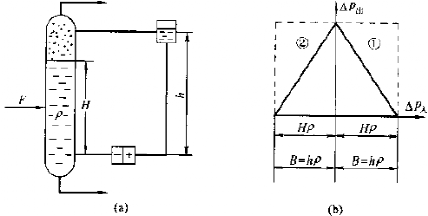

图3-3甲醇精馏塔底液位
(1)△P=P+-P-=hρ+P气-（Hρ+P气）=（h - H）ρ= hρ- H=B - Hρ
a． 当H=0时，，，，则△P= hρ=△Pmax，，，，此式说明当液位最低，，，，其差压却最大。。。
b． 当H=h时，，，，则△P= 0 =△Pmin，，，，此式说明当液位最高时．其压差为最小。。。其最限为：0～hρ（kPa），，，，其检测相对值δ为：δ=（△P/△Pmax）×100%=[△（h-H）/hρ] ×100%
此式说明检测的相对百分数较少，，，，其检测迅速度较低。。。
(2)如图3-3(a)所示，，，，将正、负室替换，，，，即液位最高点接负室，，，，液位最低点接正室。。。
△P=P+-P- =（H – h）ρ= Hρ- B
式中B =Hρ，，，，为负迁徙量。。。
a．当H=h时，，，，则 △P= hρ- B=△Pmax- B
b．当H=0时，，，，则 △P=0- B=△Pmin- B
其检测相对值δ为：δ=（△P/△Pmax）×100%=（△Hρ/hρ）×100%
此式说明检测的相对百分数较大，，，，则仪表检测迅速度较大，，，，其量限为()～hρ (kPa)。。。
两种情形的（H-△P）迁徙特征曲线如图3-3(b)所示。。。图中①曲线为差压变送器正室接至液位顶部，，，，负室接至液位底部；；；；；②曲线为差压变送器正室接至液位底部，，，，负室接至液位顶部。。。
从以上”(1)、(2)”剖析得如下结论：
a．差压变送器正、负室在检测液位时，，，，与装备的顶部相连或底部相连，，，，不但影响检测的迅速度的百分值，，，，并且，，，，还确定其差压变送器是正迁照旧负迁，，，，从而具有差别的迁徙特征曲线；；；；；
b．迁徙只是同时改变量程的上、下限，，，，而不改变量程的大�。。。唬�；；；
c．装置是否稳当、是否准确，，，，将引起检测迅速度的百分值，，，，因而引起检测故障。。。
故障处置惩罚：将差压变送器的正压室接至塔底部，，，，负压室接至塔上部。。。按图3-3(b)的②H-△P特征曲线举行迁徙，，，，从而提高了检测系统的迅速度。。。消除了工艺职员的错觉：即液位H↑→△P↓→体现值下降。。。这样H∝△P，，，，其特征曲线如图3-3(b)的②特征曲线。。。
3.6液面指示漂移
故障征象：某石化厂用浮简式液而计检测液位。。。但液位指示总有漂移、迟后征象。。。从现场玻璃液位计的示值核对浮筒液面计的示值，，，，两表均不相符。。。
故障剖析：经现场查浮筒式液位计的气动转换部分无故障。。。当翻开阀门浮筒上的盖，，，，看到浮子未吊好，，，，效果浮子与简壁相摩擦，，，，因此摩擦力抵消部分液面的浮力，，，，致使液位示值禁绝。。。
故障处置惩罚：仪修职员将浮子吊好，，，，示值正常。。。
