问鼎国际北京-XTK-AJ系列编码器与PLC毗连，， ，，没有反应，， ，，问题出在哪？？？？
问鼎国际北京-XTK-AJ系列编码器与PLC毗连，， ，，没有反应，， ，，问题出在哪？？？？
有位客户在买道买了一款编码器，， ，，在检测收到的新品是否是正常，， ，，他接纳PLC来测试。。。。
编码器是问鼎国际牌子的增量编码器。。。。
可编程控制器是西门子1200系列PLC。。。。
他说接线正常，， ，，在通电测试历程发明对应的PLC输入指示灯没有闪灼，， ，，于是找到买道手艺团队，， ，，说产品有“问题”。。。。
通过诊断，， ，，购置的产品无任何问题，， ，，问题是出在对购置产品的相识。。。。
看到它购置的产品是XTK-AJ系列增量编码器，， ，，
所用的PLC是西门子CPU-1215C。。。。
欧式PLC以源型为主，， ，，典范代表是西门子，， ，，西门子CPU-1215C也不破例。。。。是源型输入，， ，，那么“只”接受高电平信号？？？？也就是PNP信号，， ，，拒绝NPN信号？？？？
从现在这款PLC角度看，， ，，凭证PNP集电极开路方法接线没有问题，， ，，客户也是这样接的。。。。
问题出在编码器，， ，，它是NPN集电极开路，， ，，不可当做PNP集电极开路来“正常”使用。。。。在PLC上凭证PNP集电极开路的接线方法肯定有问题，， ，，吸收不到脉冲信号。。。。
既然NPN集电极开路的编码器，， ，，想用在这款PLC只有改接线方法。。。。

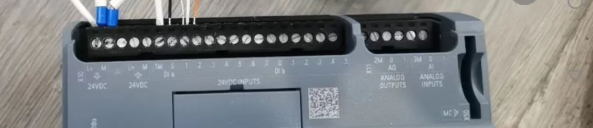

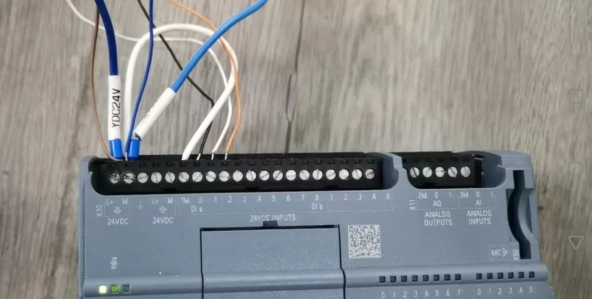

从图中看，， ，，客户用了DIa这个�？？？？榈氖淙胪ǖ�。。。。编码器A.B.Z三相划分接在I0.0～I0.2这三个输入通道，， ，，公共端1M接0V。。。。
现在NPN编码器或者NPN的靠近开关或光电开关想用在这款PLC上，， ，，只需改1M的接线。。。。

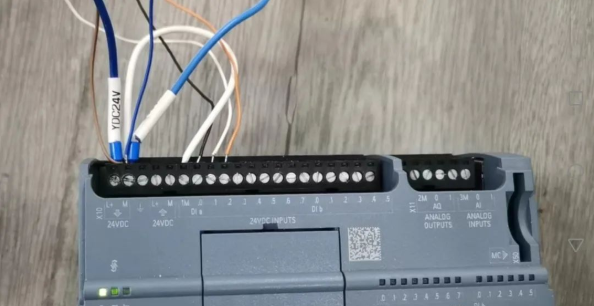

现在公共端1M接24V，， ，，编码器其余接线不动，， ，，即可实现NPN集电极开路的编码器在CPU-1215C的PLC上使用。。。。
注重的是，， ，，若是这样改，， ，，DIa这八个输入通道只能挂NPN型的编码器、靠近开关、光电等。。。。
作甚源型输入？？？？作甚漏型输入？？？？
这个问题是现在PLC公共端（COM、M来说的。。。。电流的走向是从正到负，， ，，这个是毋庸置疑的。。。。

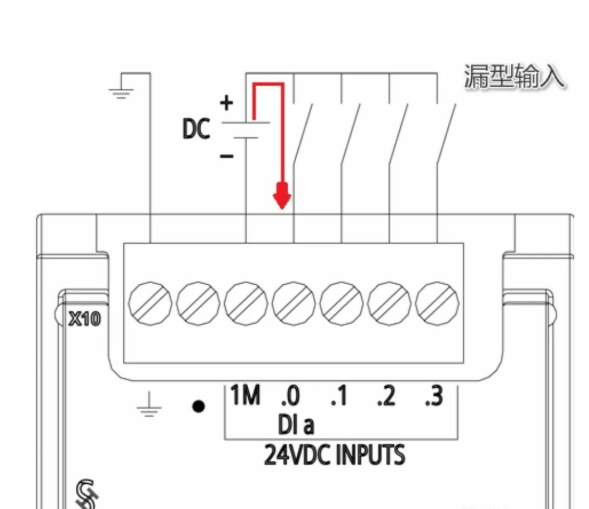

漏型输入：指电流从公共端流出，， ，，从输入端流进，， ，，如上图所示。。。。

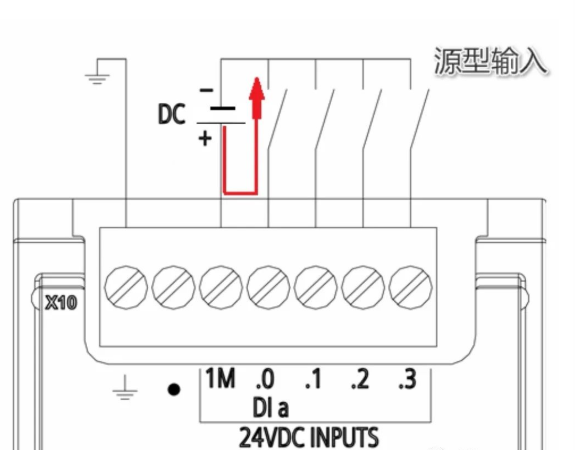

源型输入：指电流从公共端流进，， ，，从输入端流出，， ，，如上图所示。。。。
