甲侧一次风机轴承温度高跳闸，，，，，机组停运-重庆问鼎国际

2022-09-02 08:26:48 问鼎国际

1. 事务名称：#4 炉甲侧一次风机轴承温度高跳闸，，，，，机组停运

2. 事务形貌

2.1事务爆发前状态：

#4 机组有功 170 MW，，，，，#4、5、6制粉系统组合运行，，，，，甲、乙侧一次风机运行。。3月6日01:56:25，，，，，甲侧一次风机北轴承两点温度由43 ℃/44 ℃涨至85 ℃/97 ℃，，，，，电流由65 A涨至70 A，，，，，甲侧一次风机跳闸。。

2.2事务历程：

1月15日17:55:00 甲侧一次风机北侧轴承温度突升（一分半钟由 40 ℃/38 ℃升至 90.5 ℃/79.6 ℃后最先下降），，，，，同时甲侧一次风机电流由 81A 最大摆到98A，，，，，锅炉磨练职员接运行通知后抵达就地检查时，，，，，轴承温度已恢复正常，，，，，甲侧一次风叶轮侧轴承有稍微异音，，，，，振动值正常，，，，，检查一次风机冷却水压力 0.13 MPa，，，，，回水正常，，，，，冷却水压力 0.13 MPa，，，，，后与生技部相同后，，，，，暂定继续视察运行，，，，，当晚辅机一班留人值班，，，，，避免再次爆发异常，，，，，并制订巡检妄想，，，，，天天由专人对 #4 炉甲侧一次风机举行巡视检查。。

1月16日至3月6日时代，，，，，辅机一班对#4 炉甲侧一次风机轴承箱振动、温度举行了按期巡检并纪录。。在此时代未爆发温度升高、振动增大等异常情形。。

2月28日06:23值班员检查发明 #4 炉甲侧一次风机机械侧轴承有异音，，，，，填缺陷单。。

3月3日09:30，，，，，值班员检查 #4 炉甲侧一次风机机械侧轴承异音、振动显着增大（水平 42 μm，，，，，笔直 19 μm，，，，，轴向 16 μm），，，，，汇报值长，，，，，通知磨练，，，，，回告视察运行。。发电运行部制订 #4 炉甲侧一次风机故障应急危害预控。。

3月5日15:20:00：甲侧一次风机轴承异音无显着转变，，，，，机械侧振动值（水平45 μm，，，，，笔直 9 μm，，，，，轴向 16 μm），，，，，电机侧振动值（水平 49 μm，，，，，笔直 7 μm，，，，，轴向 16μm）

3月6日00:25:41，，，，， #4 炉甲侧一次风机北侧轴承温度从 33 ℃快速长至 46 ℃，，，，，电机南侧轴承温度从 17 ℃上升至 37 ℃，，，，，电流稍有摆动，，，，，连忙降低甲侧一次风机着力，，，，，增强监视，，，，，就地查异音显着增大，，，，，机械侧振动值（水平 53 μm，，，，，笔直 22 μm，，，，，轴向 44 μm）。。

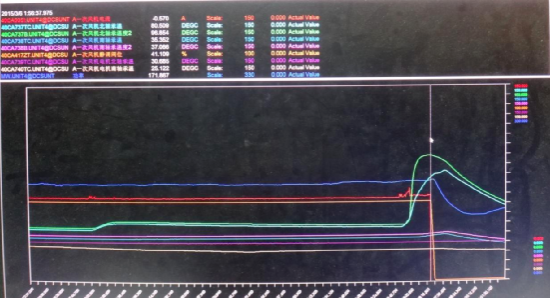

3月6日01:36，，，，，甲侧一次风机北轴承两点温度由 43 ℃/ 44 ℃涨至 85 ℃/ 97 ℃，，，，，电流由 65 A 涨至 70 A，，，，，甲侧一次风机机械侧轴承温度高（90℃）�；；；；；；ば卸�，，，，， #4 炉单系列风机运行，，，，， #4 炉脱硝入口风量低跳闸，，，，，维持机组负荷 150 MW，，，，，见图一。。

01:56，，，，，申请中调赞成，，，，，#4 机组临停消缺。。

02:30，，，，，#4 机组打闸�；；；；；；�。。

图片要害词

图一

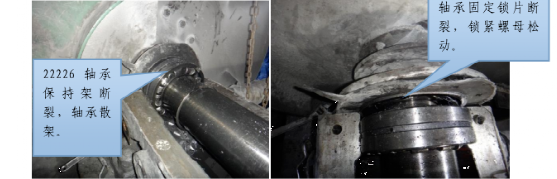

#4 炉甲侧一次风机解体后检查情形：轴承箱内部有大宗金属粉末但未见其它异物，，，，，支力侧轴承坚持架断裂、轴承散架，，，，，轴承锁紧备帽已松动、退却，，，，，轴承备帽锁片也断裂、磨损严重，，，，，轴承内、外衣未见有滑动痕迹。。详见图二

#4 炉甲侧一次风机解体后磨练情形：对轴承箱内部举行整理，，，，，替换推力侧轴承 6226 两套、支力侧轴承 22226 一套、备帽锁片一个，，，，，替换润滑油及骨架油封。。

3月7日下昼，，，，，磨练事情竣事，，，，，并对风机举行试运，，，，，试运效果正常，，，，，#4 炉甲侧一次风机投入备用。。

图片要害词

图二

2.3缘故原由剖析：

2.3.1 造成此次事务爆发的直接缘故原由是叶轮侧支力轴承(SKF 22226)坚持架断裂、轴承散架造成的。。转动轴承坚持架的作用是疏散转动体、将转动体自己坚持住或使其与一个套圈坚持在一起、指导转动体在准确的轨道上转动、对转动体定向镌汰摩擦力。。若是坚持架损坏，，，，，那么轴承就不可正常的运转，，，，，导致轴承振动和温度上升。。造成轴承坚持架损坏的缘故原由主要有以下几点：

（1）轴承润滑不良问题：轴承运转处于贫油状态，，，，，易形成粘着磨损，，，，，使事情外貌状态恶化，，，，，粘着磨损爆发的撕裂物易进入坚持架，，，，，使坚持架爆发异常载荷，，，，，有可能造成坚持架断裂。。

（2）轴承蠕变征象：蠕变多指套圈的滑动征象，，，，，在配合面过盈量缺乏的情形下，，，，，由于滑动而使载荷点向周围偏向移动，，，，，爆发套圈相对轴或外壳向圆周偏向位置偏离的征象。。

（3）轴承坚持架质料缺陷：裂纹、大块异金属夹杂物、缩孔、气泡及铆合缺陷缺钉、垫钉或两半坚持架连系面逍遥，，，，，严重损伤等均可能造成坚持架断裂。。

（4）轴承坚持架异常载荷：装置不到位、倾斜、过盈量过大等易造成游隙镌汰，，，，，加剧摩擦生热，，，，，外貌软化，，，，，过早泛起异常剥落，，，，，随着剥落的扩展，，，，，剥落异物进入坚持架兜孔中，，，，，导致坚持架运转阻滞并爆发附加载荷，，，，，加剧了坚持架的磨损，，，，，云云恶化的循环作用，，，，，便可能造成坚持架断裂。。

（5）轴承硬质异物的侵入：外来硬质异物的侵入，，，，，加剧了坚持架的磨损与爆发异常附加载荷，，，，，也有可能导致坚持架断裂。。

此次#4 炉甲侧一次风机叶轮侧所使用的轴承型号为 SKF 22226 E/C3，，，，，为调心滚子轴承，，，，，轴承坚持架接纳钢坚持架，，，，，于 2014 年 03 月替换，，，，，至今累计运行 200 多天，，，，，远未抵达轴承的使用年限，，，，，且在#4 炉一次风机跳闸之前的巡检事情中，，，，，重点对油位举行了监测，，，，，轴承并未爆发缺油征象，，，，，且通过对轴承箱放油门举行取样，，，，，并未发明润滑油变质的情形。。凭证#4 炉甲侧一次风机解体后检查情形可以判断，，，，，此次事务是由于轴承质量缘故原由或装置工艺不当造成的。。

3. 预控性剖析

3.1装备磨练时，，，，，若是增强对替换的备品备件及装置工艺举行质量把关、验收，，，，，确保备品备件质量及装置工艺水平，，，，，此次事务是可以阻止的。。

3.2若是脱硝热解炉热风取自甲侧一次风机出口挡板后，，，，，可阻止此次一次风机跳闸后引起脱硝入口风量低跳闸事务，，，，，此次�；；；；；；挛褚彩强梢宰柚沟�。。

4. 不切合项及纠正步伐

4.1不切合项

4.1.1 #4 炉甲侧一次风机叶轮侧支力轴承坚持架损坏导致甲侧一次风机跳闸。。

4.1.2 #4 炉脱硝热解炉热风管道取自甲侧一次热风，，，，，机组单系列时，，，，，脱硝入口风量低跳闸，，，，，为阻止环保指标长时间超标，，，，，机组被迫停运。。

4.2纠正步伐

4.2.1对 #4 炉甲侧一次风机轴承举行替换，，，，，并替换润滑油。。

4.2.2对备品质量严酷把关，，，，，杜绝使用缺乏格备品。。要求备品验收事情由生技部、商务部、磨练三家配合加入。。

4.2.3装备磨练部应增强磨练职员培训，，，，，确保磨练装置工艺、质量及格。。

4.2.4机组停运时，，，，，对脱硝热解炉热风管道举行刷新，，，，，接纳母管制使其可以用甲乙任何一侧一次热风举行提供热风。。

4.2.5组织相关磨练职员、治理职员对该事务举行学习、讨论，，，，，闻一知十，，，，，杜绝此类事务的再次爆发。。

5. 责任剖析与落实

5.1锅炉装备磨练部磨练职员在装备磨练、装配时，，，，，对装置工艺、备品备件质量把关不严，，，，，导致本次事务爆发，，，，，负主要责任。。

5.2生技部点检职员在装备磨练时，，，，，监视、验收不严，，，，，对此次事务爆发负治理责任。。

TAG: 重庆问鼎国际

问鼎国际

行业知识

甲侧一次风机轴承温度高跳闸， ，，，，机组停运-重庆问鼎国际

为您推荐

甲侧一次风机轴承温度高跳闸，，，，，机组停运-重庆问鼎国际
