红外成像仪测温在电力变压器中的应用
2022-07-28 11:12:52
问鼎国际电气
HCTM-5系列红外成像仪测温在电力变压器中的应用
在变压器套管上的应用
电流型致热在变压器套管发热中最为常见，，一样平常是电流回路保存接触不良的问题。。下面两个图例，，是典范的电流型致热。。

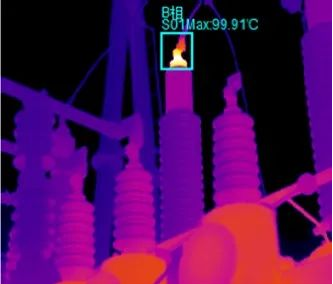

上图为变压器套管接线线夹发热

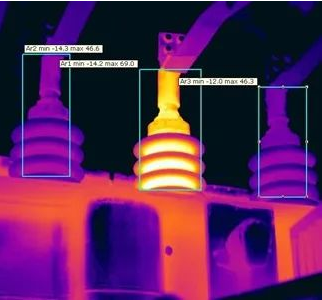

上图为套管内导体毗连不良形成的发热。。
电压型致热在变压器套管中主要原由于介损超标，，下图是一个典范的图例。。

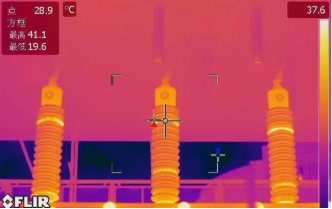

上图为套管介损超标发热的情形。。

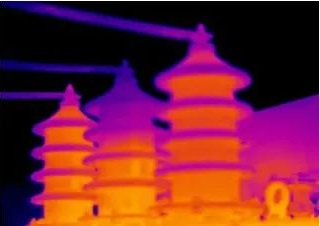

上图为套管外绝缘腌臜爆发的发热情形。。

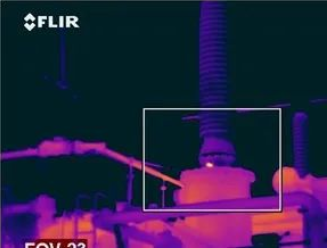

上图为变压器套管末屏发热的情形。。变压器套管末屏在装置时若是没有装置到位，，会在运行中放电、发热，，若是长时间不处置惩罚可能会造成事故。。但运行中的变压器不利便举行现实装备的检查，，而红外测温可以有用举行识别。。
在油回路上的应用
变压器油是变压器的绝缘质料，，也是变压器的散热前言。。因此变压器油温度的异常，，可以提醒许多变压器保存的问题。。

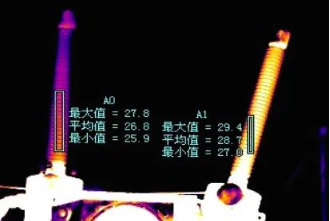

上图显示变压器套管缺油。。

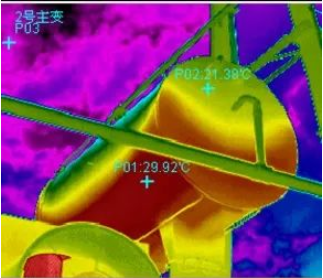

上图显示隔膜型的变压器储油柜中，，隔膜脱落的情形。。

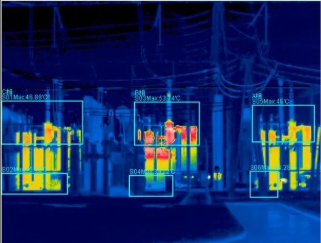

上图中B相变压器油温显着高于其他两相，，标记着变压器保存异常发热或散热系统缺陷。。
上图中单片散热片温度显着低于其他装备，，检查后发明油路阀门没有翻开。。
上图显示变压器冷却器背面的温度显着低于变压器本体，，现场检查发明冷却器被杂物梗塞，，透风不畅、冷却效果下降。。
上图显示储油柜阀门没有翻开，，因此阀门两侧油温有显着的差别。。
红外测温的其他应用
红外测温在变压器运维中尚有其他的应用，，好比下图所示为红外测温发明变压器器身牢靠螺栓发热。。这种征象一样平常为变压器漏磁引起。。
