二期磨煤机出口吻动插板门异常关闭缘故原由剖析

一、事务经由

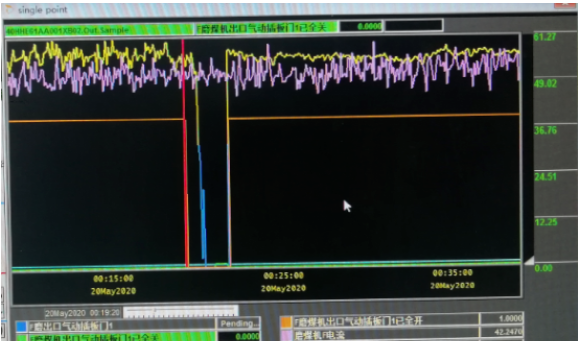

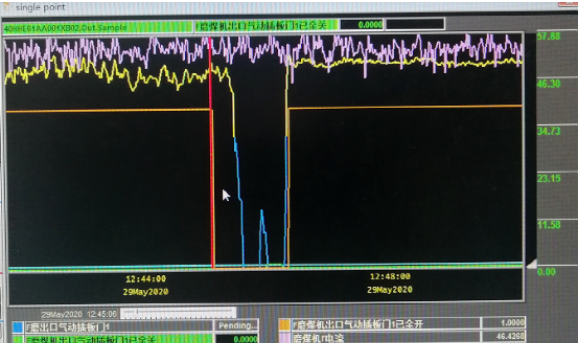

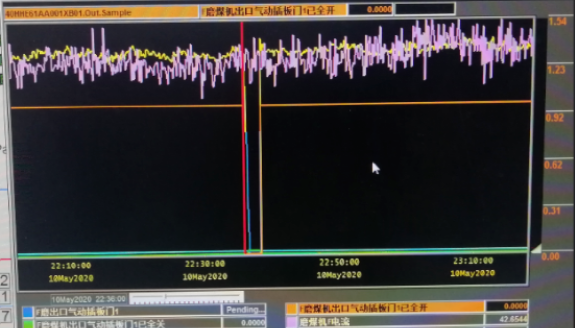

#4炉“F磨出口吻动插板门1”05月10日22:36，，，，，，05月11日08:24、08:41，，，，，，05月20日00:19, 05月29日12:45共爆发5次异常关闭征象。。#4炉F11、F12粉管风速由26-29m/s降至0，，，，，，检查发明#4炉F1插板门关闭，，，，，，远方开启#4炉F1插板门，，，，，，#4炉F11、F12粉管风速恢复正常。。就地检查发明，，，，，，#4炉给煤机平台有磨练职员，，，，，，经询问，，，，，，未举行F磨气动插板门相关事情。。调阅仪用压缩空气压力曲线发明历次异常关闭时代，，，，，，压缩空气压力均为0.69MPa无异常转变。。查阅DCS运行操作纪录，，，，，，远方、就地均未举行#4炉F磨出口吻动插板门相关操作

二、检查情形

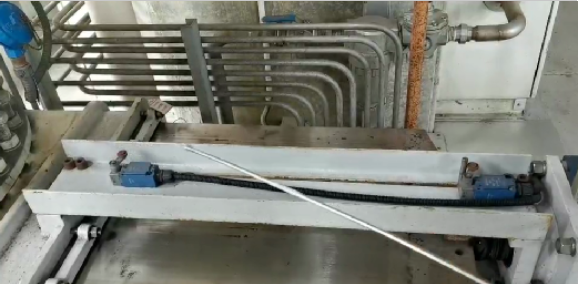

#4炉F磨出口吻动插板门1在全开状态时，，，，，，触碰全关到位开关连杆，，，，，，F磨出口吻动插板门1自动关闭，，，，，，检查F磨其他出口吻动插板门无此征象。。

三、缘故原由剖析

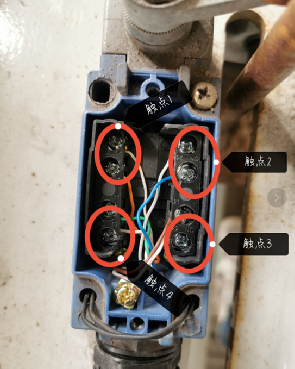

检查关到位行程开关共有4组触点：

触点1：常浚开点，，，，，，220V AC，，，，，，送至DCS的关反响信号

触点2：常浚开点，，，，，，220V AC，，，，，，送至就地控制柜关反响指示灯

触点3：常闭点，，，，，，不带电，，，，，，闭合后允许关指令发出（即关到位开关未触发时关指令才华正常发出）

触点4：常闭点，，，，，，备用，，，，，，未接线

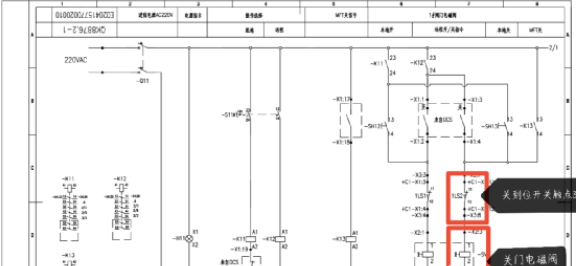

关到位开关触点3串入插板门关门电磁阀控制回路，，，，，，插板门全开时此触点为闭合状态（自己不带电），，，，，，DCS关指令发出后控制回路闭合，，，，，，关门电磁阀带电行动，，，，，，插板门关闭。。

检查关到位开关损坏，，，，，，触点2和触点3之间间歇性导通，，，，，，触点2中的220V交流电串入触点3，，，，，，导致DCS关指令未发出时关门电磁阀异常带电行动，，，，，，磨出口吻动插板门自动关闭

四、解决计划

1、替换新的行程开关。。

2、作废触点3断开后闭锁关指令发出功效（控制柜内短接端子实现）
