二次再热汽轮机阀门静态试验操作说明
二次再热汽轮机阀门静态试验操作说明
一、前言
机组冲转并网前，，，，，需举行汽轮机主汽门、调门静态运动试验，，，，，以检测阀门行动是否正常，，，，，便于故障发明与处置惩罚，，，，，阻止影响机组后续操作举行。。。。。
此说明仅顺应于上海汽轮机厂 1000MW 二次再热机组DEH系统及配套国电南自maxDNA系统。。。。。
二、原理

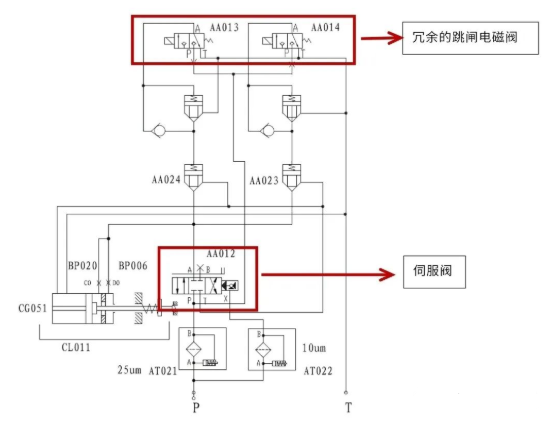

主汽调门油念头原理图如下：跳闸电磁阀正常状态下常带电，，，，，任一跳闸电磁阀失电则油路导通（至T）阀门跳闸。。。。。
从供油系统来的压力油经由过滤器后分为两路，，，，，一起到快关电磁阀，，，，，一起到电液伺服阀。。。。。

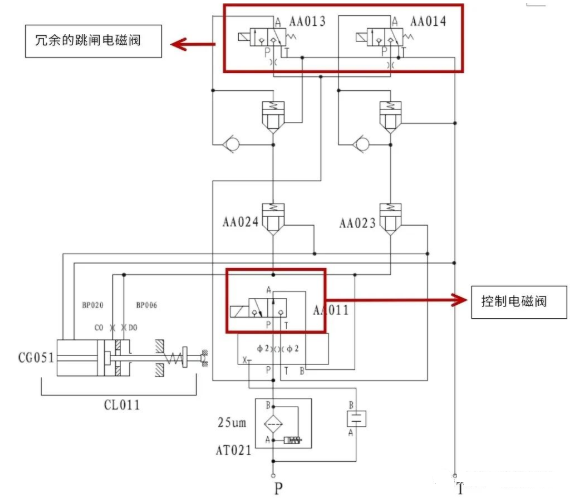

主汽门油念头原理图如下：跳闸电磁阀正常状态下常带电，，，，，任一跳闸电磁阀失电则油路导通（至T）阀门跳闸。。。。�？？？？？ ？刂频绱欧дＷ刺率У�，，，，，电磁阀带电后阀门关闭。。。。。
三、试验历程（需在汽机遮断情形下举行）
1.主汽门静态试验历程

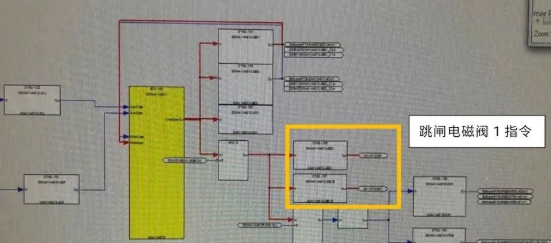

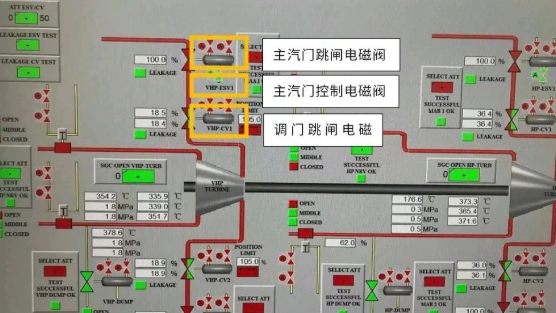

1.1 点击画面主汽门跳闸电磁阀1进入逻辑强制恣意一个指令DTAG为“1”（注：两个指令DTAG冗余设计，，，，，强制哪个均可）。。。。。

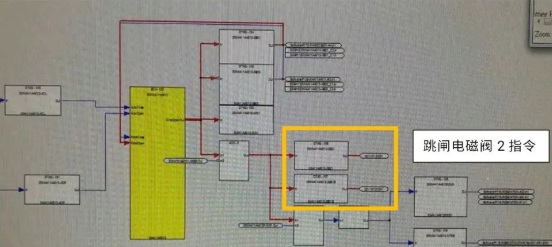

1.2点击画面主汽门跳闸电磁阀2进入逻辑强制恣意一个指令DTAG“1”（注：两个指令DTAG冗余设计，，，，，强制哪个均可）。。。。。
1.3点击画面主汽门控制电磁阀进入逻辑强制指令DATG为“0”则阀门翻开，，，，，强制为“1”则阀门关闭。。。。。
1.4若需举行快关试验，，，，，则跳闸电磁阀1、2带电，，，，，控制电磁阀失电后，，，，，通过操作任一跳闸电磁阀失电后快关阀门。。。。。如若不举行快关，，，，，则操作控制电磁阀带电（即指令强制为“1”）让阀门缓慢关闭。。。。。
1.5主汽门静态试验后所有强制步伐实时恢复。。。。。
2.调门静态试验历程

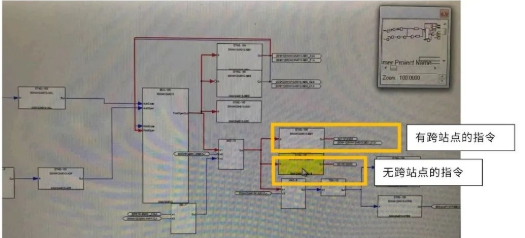

2.1点击画面主汽调门跳闸电磁阀1进入逻辑强制无跨站点的指令DTAG为“1”（注：带跨站点的指令有联锁，，，，，在停�；；；刺�，，，，，给调门指令后阀门会重复开关）。。。。。

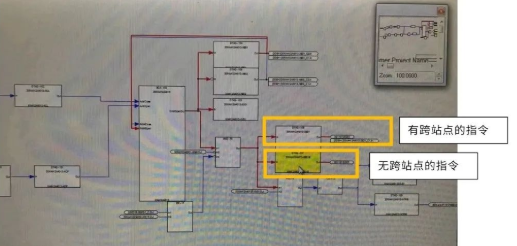

2.2点击画面主汽调门跳闸电磁阀2进入逻辑强制无跨站点的指令DTAG为“1”（注：带跨站点的指令有联锁，，，，，在停�；；；刺�，，，，，给调门指令后阀门会重复开关）。。。。。

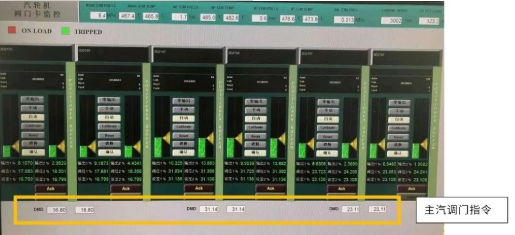

2.3两个跳闸电磁阀均带电后，，，，，点击“汽轮机阀门卡监控”画面，，，，，强制对应阀门的ATAG，，，，，举行线性操作（0.25.50.75.100上下行程），，，，，CMD依次为超高压、高压、中压缸调门指令。。。。。
2.4调门静态试验后所有强制步伐实时恢复。。。。。
