自力式控制阀的事情原理及分类
自力式控制阀的事情原理及分类
自力式控制阀又称自力式调理阀，，，是一种依赖流经阀内介质自身的压力、温度作为能源驱动阀门自动事情，，，不需要外接电源和二次仪表的调理阀。。。。。。
控制原理
自力式控制阀通常由主阀体、节约阀、指挥器、执行器和调压弹簧等组成。。。。。。如下图所示。。。。。。
微压自力式压力调理阀
直接作用式压力调理阀

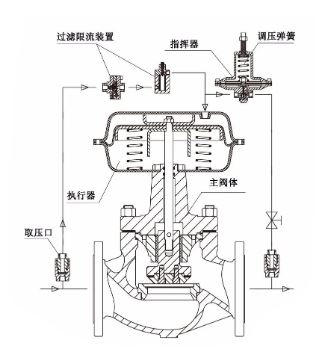

带指挥器的自力式控制阀与直接作用自力式控制阀类似，，，其设定信号由调压弹簧设置。。。。。。带指挥器的自力式控制阀的执行器启闭所需要的压力由与介质相毗连的指挥器来举行调理。。。。。。如上图所示，，，当阀前压力高于设定压力时，，，指挥器开启，，，执行器的压力降低，，，阀门开启；；；当阀前压力低于设定值时，，，指挥器关闭，，，执行器压力升高，，，阀门关闭。。。。。。
尚有一种接纳重锤作为设定的自力式压力控制阀。。。。。。重锤经杠杆毗连到阀杆，，，其重力经放大后作用在阀杆上，，，而阀前或阀后压力经薄膜转换为推力同样作用在阀杆上，，，只有两者平衡时，，，阀杆才不移动。。。。。。由于其结构更简朴，，，维护量少，，，在一些不主要或初级的压力控制系统中被接纳例如，，，蒸汽分压缸的压力控制等。。。。。。
自力式控制阀分类
自力式控制阀主要分为自力式压力调理阀、自力式压差调理阀、自力式流量调理阀、自力式温度调理阀等。。。。。。
1、自力式压力调理阀
自力式压力控制阀凭证取压点位置分阀前和阀后两类，，，取压点在阀前时，，，用于控制阀前压力恒定；；；取压点在阀后时，，，用于控制阀后压力恒定。。。。。。对蒸汽介质，，，可接纳冷凝器将介质蒸汽冷凝，，，�；；；そ肽ね返慕橹饰露仍谙殖∏樾挝露认�，，，阻止使膜片损坏。。。。。。对气体介质，，，可直接将被控气体送膜头。。。。。。
2、自力式压差调理阀
当将阀前和阀后压力同时引入执行机构的气室两侧时，，，自力式压差控制阀可以控制阀两头的压差恒定。。。。。。
3、自力式流量调理阀
将装置在管道上孔板（流量计）两头的压差引入气动薄膜执行机构的气室两侧，，，组成自力式流量控制，，，或用其他方法将流量检测后用自力式压差控制阀实现流量控制。。。。。。流量设定调解用于调理流阻。。。。。。设定调解用于改变弹簧的初始预紧力，，，调理压差的设定值。。。。。。压差是用两个薄膜执行机构输出推力的较量来实现的，，，也可只用一个薄膜执行机构。。。。。。当取压点的信号来自统一管道上装置的孔板两侧时，，，可用于控制流量。。。。。。
4、自力式温度调理阀
自力式温度调理阀使用液体受热膨胀及液体不可压缩的原理实现自动调理。。。。。。温度传感器内的液体膨胀是匀称的，，，其控制作用为比例调理。。。。。。被控介质温度转变时，，，传感器内的感温液体体积随着膨胀或缩短。。。。。。被控介质温度高于设定值时，，，感温液体膨胀，，，推动阀芯向下关闭阀门，，，镌汰热媒的流量；；；被控介质的温度低于设定值时，，，感温液体缩短，，，复位弹簧推动阀芯开启，，，增添热媒的流量。。。。。。如下图所示。。。。。。
