JXE-200系列超声波流量计在高炉水系统中的应用及维护分享
超声波流量计在高炉水系统中的应用及维护分享
一、应用规模
炼铁高炉
二、所要解决的问题
高炉循环水系统在的主要作用是冷却和调剂，，，在保� ；；； ；；じ呗Ｉ诵兄衅鹱胖饕淖饔茫� ；；； ；； 而对冷却水系统水流量准确丈量，，，可以为看水岗位职员提供直观有用的数据依据，，，利便调理控水操作； ；；； ；；对高炉生产有着起劲的意义。 。高炉由于种种缘故原由泛起部分电磁流量计传感器损坏，，，尤其炉底区域，，，冷却水水压很高，，，替换难度大； ；；； ；；而高炉又需要这些数据，，，JXE-200A系列超声波流量计JXE-200夹装式设计，，，探头直接夹装在管道外壁上，，，无需破管可在线装置，，，有用的解决了此传感器损坏的流量计无法恢复的难题。 。
JXE-200A系列超声波流量计JXE-200属于高能超声流量丈量仪表，，，只管属于经济型，，，价钱依然偏高，，，在高炉水系统丈量中应用主要照旧电磁流量计，，，可是搭配使用可以有用地解决生产中无法解决的难题。 。
三、知识内容（可以添加图、表）

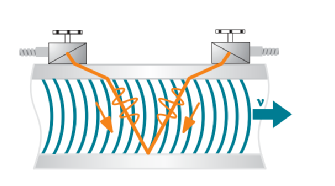

JXE-200A超声波流量计JXE-200事情原理为时差法即使用超声波信号在流体中的撒播速率与流体流速的关系举行丈量。 。如下图V型装置式丈量原理所示：
图1：时差法原理图 图2:时差法发波信号时差图
探头1在t0发射信号穿过经另一侧管壁反射再穿过介质、管壁，，，在t1被探头
2吸收到； ；；； ；；同时探头2也在t0同样发射信号被探头1在t2吸收到，，，由于受到介质流速的影响，，，探头1信号被加速而探头2的信号被减速，，，二者保存时间差Δt，，，凭证推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，，，进而可以获得流量值Q。 。
JXE-200A系列超声波流量计JXE-200由超声探头、转换器主机及信号电缆组成。 。超声探头选型有M5和Q5两种型号选择。 。Q5型探头适合φ25mm-400mm管径的流量丈量； ；；； ；；而M5型适合φ100mm-2500mm较大口径流量的丈量； ；；； ；；转换器主机完成传感器探头信号的转换处置惩罚、工程运算，，，盘算出瞬时流量值后在显示屏幕显示。 。
并将流量凭证设定的量程转换成4-20mA标准信号输出。 。
如图所示为M5型探头，，，钢带牢靠装置很利便也很简朴，，，只需将管道的漆料和铁锈打磨清洁平滑，，，将探头凭证V型或者z型牢靠在管道上，，，然后凭证丈量的水管管径尺寸和声程选择调解探头到合理的间距即可。 。探头装置时，，，要注重介质流向，，，探头上有箭头，，，偏向不可安反； ；；； ；；管道打磨要尽可能的平滑清洁，，，避免超声信号衰减。 。
如图为JXE-200A系列的主机，，，是完成数据收罗、转换和工程运算的智能单位，，，其接线端子和操作面板如图3。 。
历程量输出接线端子包括了BINARY(数字量输出)、CURRENT（4-20mA标准电流信号）、RS485串行通讯端口。 。
传感器接线如左图，，，接线时要看清标示和线色，，，阻止接反线无法正常丈量显示。 。
探头和仪表装置接线完毕后给仪表送电，，，仪表起机后就会在主机屏幕显示目今丈量的流量值。 。
