为什么有的厂烟室温度特殊高 ？？
为什么有的厂烟室温度特殊高 ？？
书籍上提出的预剖析窑烟室温度为1050℃左右。 。。 。。。这个温度简直定主要是基于两个方面的思量：一是该温度要大于入窑物料的温度，， ，，即860-880℃，， ，，只有大于入窑物料的温度才华实现窑内气体向物料的传热 ；；；；二是该温度不可太高，， ，，避免烟室的结皮及温度太高后，， ，，窑内风速太快，， ，，导致烟气在回转窑内停留时间过短，， ，，进而影响烟气和物料的换热。 。。 。。。凭证其时的研究，， ，，日本有关资料提出最佳的烟室温度为1130℃。 。。 。。。
在我国最初的预剖析窑运行阶段，， ，，其时保存的一个问题就是烟室温度太低（如上篇文章所示，， ，，这更多是由于入窑物料预烧欠好及传热效果差引起的）。 。。 。。。提出通过提高烟室温度（通过延伸窑皮等，， ，，或者说是由于延伸了窑皮，， ，，熟料烧结反应时间更长，， ，，才有提产的空间，， ，，同时烟室温度也提高了），， ，，才有提产的空间。 。。 。。。
可是现在许多企业的烟室温度都凌驾了1200℃，， ，，甚至抵达了1300℃以上。 。。 。。。好比，， ，，在某企业现实检测烟室温度凌驾了1300℃，， ，，热电偶直接烧断了。 。。 。。。那么为什么现在许多厂的烟室温度都这么高呢 ？？导致烟室温度高有哪些因素呢 ？？
1. 火焰太长

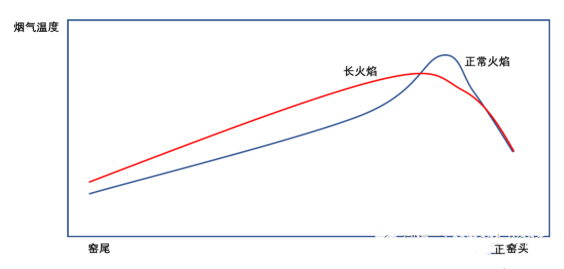

火焰太长时虽然火焰的峰值温度降低，， ，，可是高温区规模变长，， ，，经由与物料的换热后，， ，，烟室的烟气温度仍然较短火焰时增添。 。。 。。。对这两种情形举行示意，， ，，如下图所示。 。。 。。。在窑头温度（二次风温度）险些相同的情形下，， ，，长火焰下烟室的烟气温度更高。 。。 。。。
导致回转窑火焰长度偏长的因素包括：
① 煤粉细度粗、水分含量高等，， ，，导致燃烧速率慢，， ，，火焰偏长 ；；；；
② 二次风温度低，， ，，煤粉燃烧速率慢，， ，，导致火焰偏长（除此，， ，，二次风温度低意味着头煤用量会更多，， ，，爆发的烟宇量更大，， ，，见⑤） ；；；；
③ 燃烧器动量偏小等，， ，，导致燃烧速率慢（甚至不完全燃烧），， ，，火焰偏长 ；；；；
④ 窑内透风偏小，， ，，燃烧不完全，， ，，火焰偏长 ；；；；
⑤ 窑内风速快，， ，，拉长了火焰，， ，，导致火焰偏长—这个因素也是现在许多水泥企业烟室温度高的缘故原由，， ，，即同样4.8 m直径的回转窑（透风面积相同），， ，，现在的熟料产量较之前高了许多，， ，，导致头煤用量大了许多，， ，，窑内风速自然就更快，， ，，从而使得火焰被拉长，， ，，如上图所示 ；；；；但此时窑皮纷歧定长，， ，，由于此时窑速较之前更快，， ，，物流运动速率更快，， ，，物推测达液相大宗泛起时的温度会更靠近窑头。 。。 。。。两者关于窑皮长度的影响相反，， ，，以是最终的窑皮长度纷歧定会变长，， ，，可是烟室的温度却会更高。 。。 。。。除了产量会影响到烟宇量外，， ，，生料的易烧性及入窑剖析率、温度同样会影响。 。。 。。。易烧性差的生料需要更多的头煤，， ，，自然爆发了更多的烟气，， ，，从而使得火焰被拉长 ；；；；剖析率低的生料入窑需要更多的头煤煅烧，， ，，自然也会爆发更多的烟气，， ，，从而使得火焰被拉长，， ，，烟室温度升高。 。。 。。。
2. 传热速率慢
在假定火焰形状相同的情形下，， ，，烟气（及窑砖）与生料之间的传热也会影响到烟室烟气温度。 。。 。。。
好比，， ，，当传热速率慢的时间，， ，，更多的热量来缺乏传给物料，， ，，会使得烟气温度增添（此时，， ，，物料升温慢，， ，，会使得窑皮缩短） ；；；；传热速率快的时间，， ，，更多的热量可以传给物料，， ，，使得烟气温度降低（此时，， ，，物料升温快，， ，，会使得窑皮长度增添，， ，，从而为提产提供基�。 。。 。。。�。 。。 。。。
影响回转窑内烟气与物料传热效果的因素包括：①物料在窑内的填充率，， ，，过慢的窑速意味着过高的填充率，， ，，会降低传热速率，， ，，使得烟室温度增添（同时，， ，，填充率高意味着透风面积小，， ，，风速高，， ，，火焰也容易被拉长） ；；；；②飞沙的影响，， ，，飞沙大的时间会阻碍烟气与物料的传热（同样使得火焰变长），， ，，导致烟室温度升高。 。。 。。。
3. 可燃物质在烟室燃烧
若是可燃物质在烟室燃烧，， ，，自然会使得此处温度升高。 。。 。。。好比，， ，，①尾煤燃烧不完全，， ，，在C5下料管视察到许多火星，， ，，其带入的有机碳会在烟室继续燃烧，， ，，从而使得烟室温度升高 ；；；；②在使用替换燃料时，， ，，将替换燃料加入剖析炉，， ，，其中部分尺寸大的替换燃料会直接落入烟室，， ，，在烟室继续燃烧，， ，，导致烟室温度升高。 。。 。。。
