KWZK-LBQ60逆变器故障无准备好故障剖析

2022-06-13 17:23:11 问鼎国际电气

1、故障经由

2022年6月13日加热炉装备拆除电机抱闸线，，，，，拆除完毕后拆牌送电辊道无准备好信号，，，，，无故障代码，，，，，画面没有报警提醒，，，，，操作工没有点击变频器复位，，，，，无法装钢；；；；；；

2、故障剖析

图片要害词

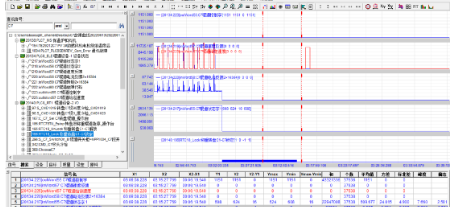

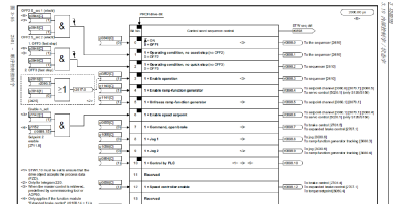

（1）挂牌之前，，，，，辊道的控制字1为1151（转化为十六进制为47F，，，，，变频器正常启动时给的控制字），，，，，辊道的状态字1为2871（转化为十六进制为B37，，，，，转化为二进制为1011 0011 0111，，，，，）此时状态字1的Bit2 运行使能为1，，，，，逆变器处于运行状态；；；；；；

图片要害词

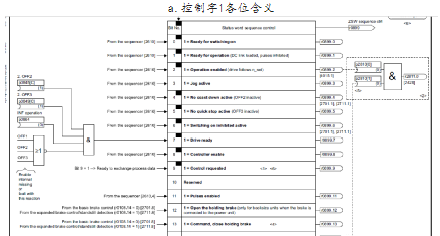

b.状态字1列位寄义

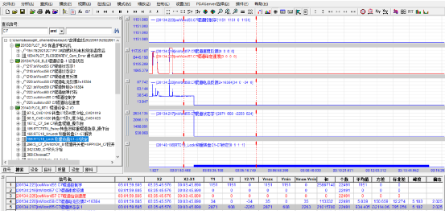

（2）挂牌之后，，，，，称重转盘C1锁定为1，，，，，C7辊道的状态字1为608（转化为十六进制为260，，，，，转化为二进制为0010 0110 0000），，，，，此时状态字1的Bit4 OFF2急停信号为0，，，，，逆变器处于OFF2急停状态，，，，，Bit6 合闸榨取激活信号为1，，，，，Bit1准备好信号为0；；；；；；

图片要害词

（3）称重转盘C1锁定信号恢复后信号状态为0，，，，，C7辊道的状态字1为仍为608，，，，，需要重新复位变频器准备好信号；；；；；；

综上剖析，，，，，称重转盘C1锁定（LOCKSWICH）切换时，，，，，逆变器处于运行状态，，，，，切换后逆变器OFF2急停（不允许在逆变器运行时切换称重转盘C1锁定开关，，，，，需要先将逆变器阻止后再切换；；；；；；）；；；；；；称重转盘C1锁定信号恢复后为1，，，，，准备好信号为0；；；；；；需要重新复位准备好信号；；；；；；

3、优化步伐

程序优化：优化PLC控制程序；；；；；；

挂牌解锁后自动复位一次变频器准备好信号；；；；；；

TAG: KWZK-LBQ60逆变器
