气动控制阀常见故障剖析息争决步伐知识分享
WHY-Q系列气动控制阀常见故障剖析息争决步伐知识分享
企业运用自动化控制取代人工操作， ，，，能有用的提高系统运行的清静性、稳固性和准确性。。。。。
一个完整的PLC控制系统是较量重大的， ，，，工程师需要掌握州差别的手艺， ，，，以包管系统的正常运行。。。。。
在自动控制系统中， ，，，当气动控制阀泛起故障时， ，，，我们应该怎样快速排查故障， ，，，并找到对应的解决步伐。。。。。
由于差别厂家内部结构有差别， ，，，特殊是XCC-BA系列定位器， ，，，泛起故障时建议联系原厂家指导处置惩罚。。。。。本文是以问鼎国际WHY-Q系列气动波纹管控制阀为例， ，，，仅供参考学习。。。。。
一、自动控制基本看法和事情原理
需要深入透彻的剖析故障， ，，，一定要对它的控制看法和事情原理有基本的相识， ，，，以后遇到问题时， ，，，才华快速定位故障， ，，，并针对性解决。。。。。
1、自动控制看法所指的规模很广：
被控介质可以是蒸汽、水、空气、电流、油。。。。。
被控条件可以是温度、压力、湿度、液位或流量。。。。。
被控装备可以是阀、节约阀、泵或风机。。。。。
问鼎国际执行器通常凭证驱动能源划分为：电动、气动、电气。。。。。
丈量元件可以是：
控温度时设置：温度感应器+温度控制器
控压力时设置：压力变送器+压力控制器
控液位时设置：液位感应器+液位控制器
尚有湿度感应器或流量感应器等。。。。。
丈量的要害是被控变量的现实值， ，，，与期望值相较量， ，，，用这个误差来纠正系统的响应， ，，，执行调理控制， ，，，简称PID控制。。。。。
2、控制系统基本组成和事情原理

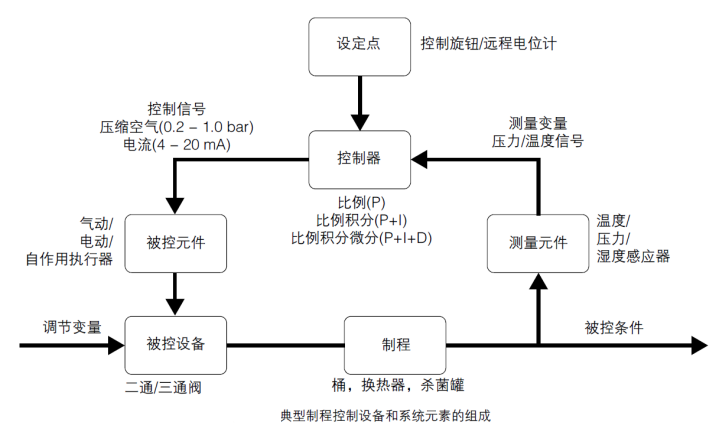

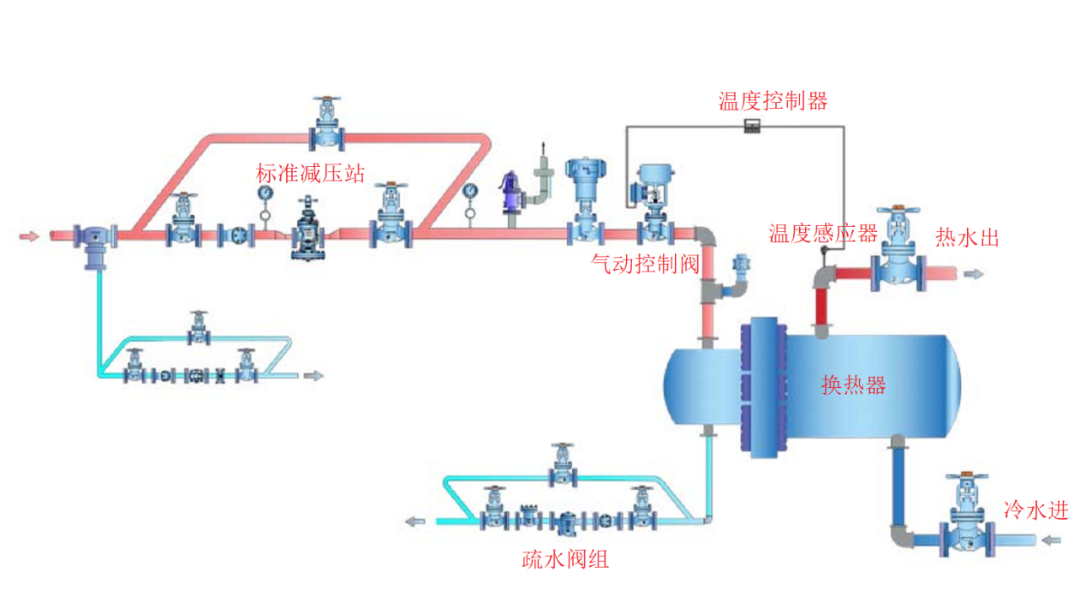

本文举例是以控制阀作为被控装备， ，，，温度作为被控条件， ，，，温度感应器作为丈量元件， ，，，气动执行器作为被控元件组成。。。。。
如下图
事情原理：

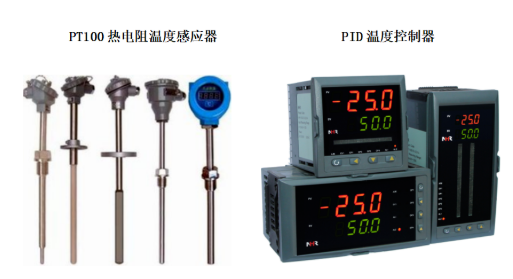

1）、丈量元件（感应器/PT100）将丈量到的现实温度值转达至控制器。。。。。
2）、控制器接受来自感应器的信号， ，，，并与设定点的期望温度相较量， ，，，温差的巨细决议了调理变量。。。。。�？？？刂破髌局さ骼肀淞�， ，，，输出4~20m信号到控制阀定位器。。。。。
3)、XCC-BA系列定位器再向气动执行器发出下令， ，，，WHY-Q系列气动头内的多弹簧和橡胶膜片， ，，，通过缩短和扩张， ，，，发动阀杆上下行动， ，，，决议阀瓣和阀座的流通面积， ，，，从而抵达比例调理流量的作用。。。。。

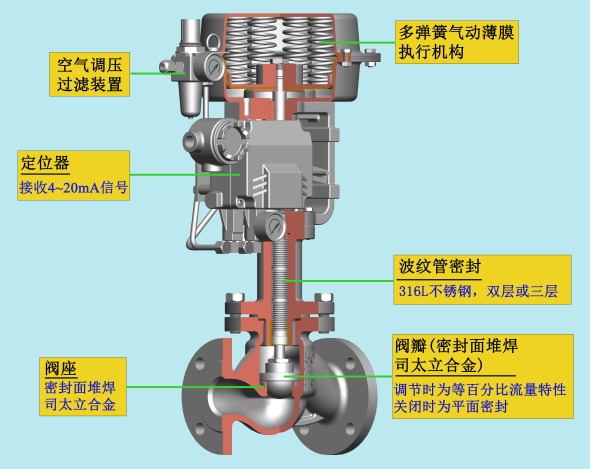

如下剖面图
应用举例：
把常温20℃的冷水， ，，，通过换热器加热升温至120℃并恒温。。。。。
在升温阶段， ，，，温度感应器丈量到现实温度值100℃， ，，，把信号转达至温度控制器。。。。。
由于控制器设按期望值是120℃， ，，，通过现实值与期望值相较量,发明温差并未抵达期望值， ，，，输出较强的4~20m信号到控制阀定位器。。。。。
当现实温度与目的温度快靠近时， ，，，输出的信号则响应变弱。。。。。当升温竣事， ，，，在恒温阶段时， ，，，控制阀一连比例微调理。。。。。
如下图：
4~20mA信号与阀门行程开度相对应， ，，，从而控制阀门蒸汽流量的巨细。。。。。

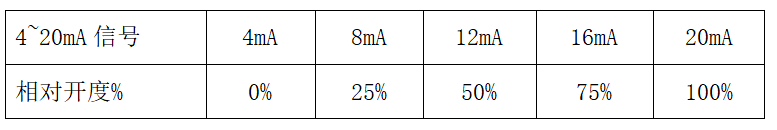

4~20mA信号与阀门相对开度：
二、WHY-Q系列气动控制阀装置和注重事项
1、WHY-Q系列控制阀前建议装置100目过滤器对抗杂质。。。。。特殊是新焊管道， ，，，需吹扫或整理清洁杂质。。。。。

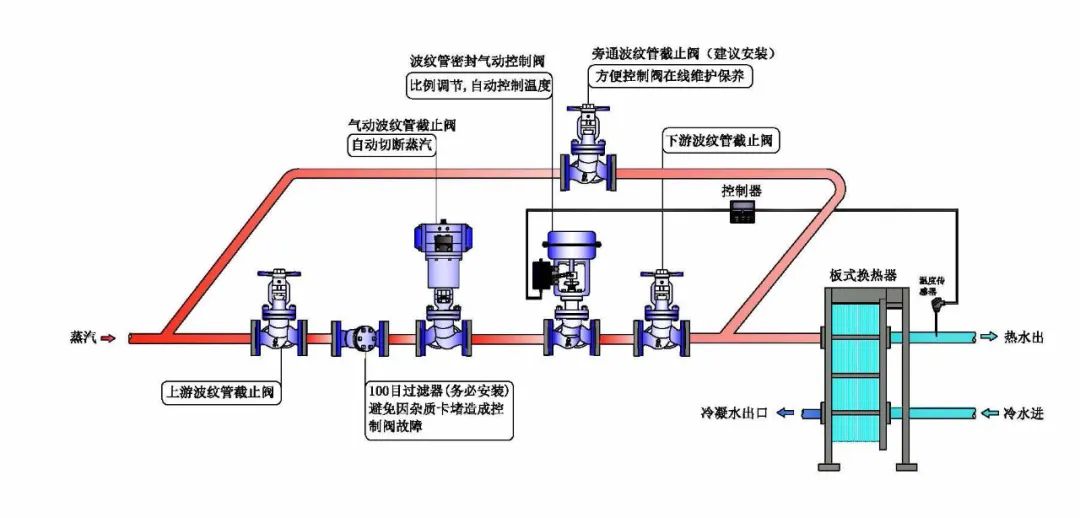

如下标准安排图

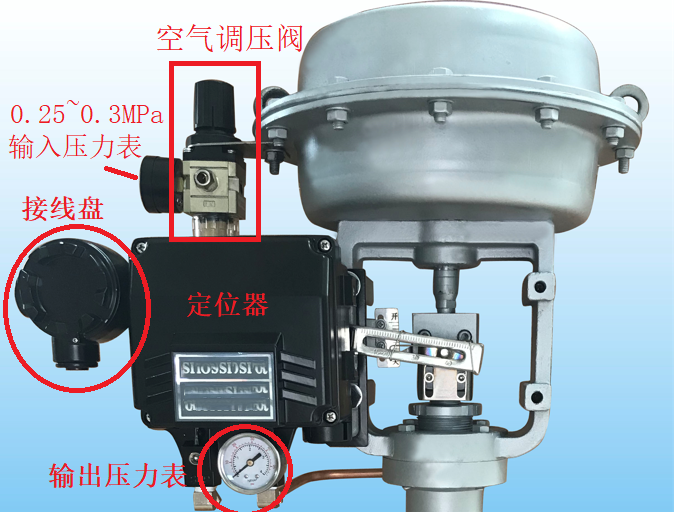

2、XCC-BA系列定位器属于细密仪器， ，，，压缩空气须做好除水除油除杂质后， ，，，方可接入定位器。。。。。
进汽前端配有空气过滤和调压阀， ，，，需把气源压力调到0.25~0.3MPa为佳。。。。。
压力缺乏会导致阀门开启缓慢或无法100%全开。。。。。压力若凌驾O.3MPa以上， ，，，则容易损坏定位器和气动头。。。。。
3、WHY-Q系列控制阀不管是控温或控压， ，，，都是通过电流4~20mA作为控制信号， ，，，来驱动定位器事情。。。。。
因此， ，，，上游输出端无论是PLC控制系统、照旧单独的控制器、或者是手动信号爆发器， ，，，都需要输出与之相匹配的、准确的4~20mA信号。。。。。
才华接入定位器接线盘， ，，，并且凭证接线盘各端子准确接线。。。。。
4、WHY-Q系列控制阀出厂时行程零点已调解好并锁紧， ，，，不要随意去调动行程螺母， ，，，不然将会影响控制阀不可正常使用。。。。。
若运输中有强烈碰撞， ，，，零点才有可能会爆发细小偏移。。。。。
一样平常只需要调解一下零点螺母， ，，，如误差过大才需要举行行程整定。。。。。
较对要领如下：
输入4mA信号， ，，，刻度尺指示在“全关”位置。。。。。
输入20mA信号， ，，，刻度尺指示在“全开”位置。。。。。
输出压力表显示压力， ，，，会凭证差别的输入信号值， ，，，在0~0.3MPa内动态转变。。。。。阀门只要能全关或全开即可正常使用。。。。。
在控制阀正式调试使用前， ，，，请确保上述4步基本事情已做好。。。。。
三、WHY-Q系列气动控制阀常见故障息争决步伐
1、怎样检测4~20mA信号是否准确
定位器阻抗为250欧姆， ，，，因此要求4-20mA控制信号， ，，，须知足可接负载大于250欧姆负载。。。。。
若是控制信号可接负载低于250欧姆， ，，，则会引起供应控制阀无法正常事情， ，，，即阀门无法所有开启， ，，，也会造成控制器过载销毁控制器。。。。。
信号检测要领：

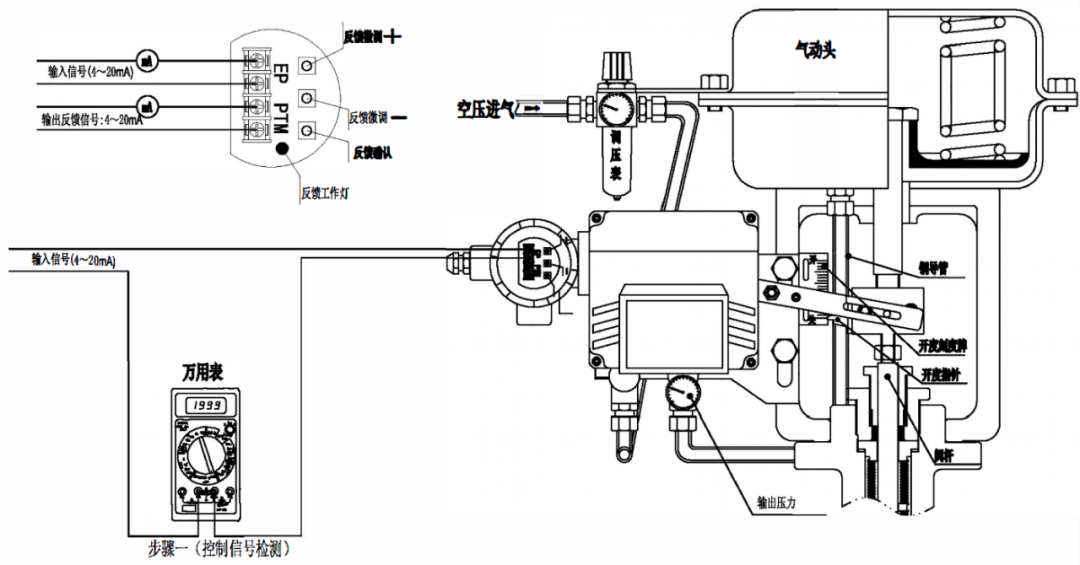

当确认控制信号及气源压力均无误后， ，，，请凭证图示的接线方法接好。。。。。
如下接线图
万用表请用DCA20OmA电流档与控制信号， ，，，串联接入定位器控制信号接入端， ，，，并将控制信号值设定为20mA。。。。。
若是此时电流表显示的电流值， ，，，也是20mA则可正常�？？？刂�。。。。。
若是万用表显示电流值远低于20mA， ，，，则批注控制信号不知足定位器要求， ，，，驱动不了定位器正常事情。。。。。
2、控制阀XCC-BA系列定位器零点漂移的调解要领
由于运输、使用历程中爆发震惊或受其它因素影响， ，，，气动控制阀可能会泛起零点漂移的征象。。。。。
怎样判断零点是否漂移？？？？
故障体现：
当输入4mA信号时， ，，，阀门未能关闭。。。。。又或者输入20mA信号时， ，，，阀门不可100%所有开启。。。。。此时， ，，，需要重新调解零点。。。。。
怎样准确调理零点呢？？？？
确认气源压力在0.3MPa后， ，，，若是泛起定位器输入信号为4mA时， ，，，阀门未能完全关闭， ，，，则批注零点过高。。。。。
以此为例详细调理要领如下：

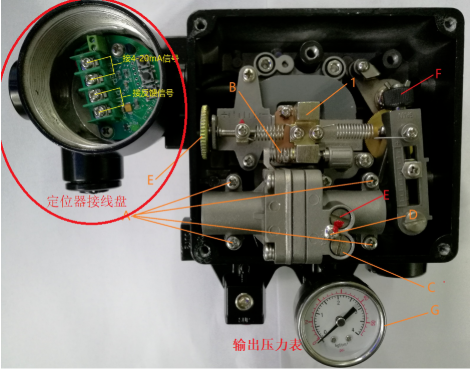

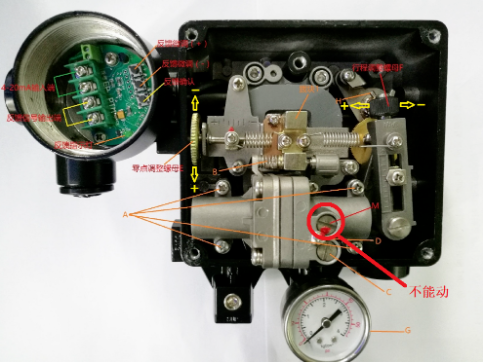

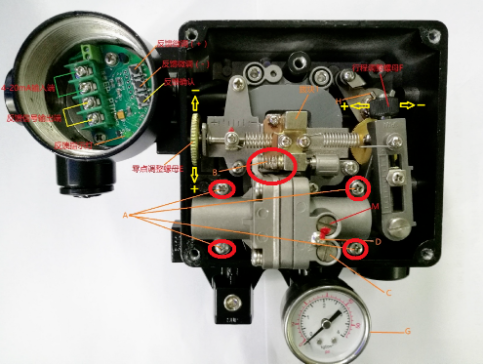

翻开定位器盖子， ，，，请缓慢逆时针转动零点调解螺栓小齿轮A， ，，，缓慢微调， ，，，让指针B 往刻度C 的“-”向移动一点点。。。。。
若是泛起定位器输入信号为20mA时， ，，，阀门未能完全开启， ，，，则批注零点偏低， ，，，调理方规则相反。。。。。
如下图：
使其同时知足如下条件：
1）给4mA信号时， ，，，压力表D显示为0， ，，，阀门关闭。。。。。
2）给4.5~4.7mA 信号时， ，，，压力表D 指针最先摆动。。。。。
3）给12mA信号时， ，，，阀门开度为50%。。。。。
4）给20mA信号时， ，，，压力表D显示为0.3MPa， ，，，阀门100%全开。。。。。

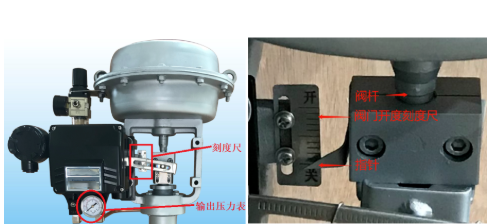

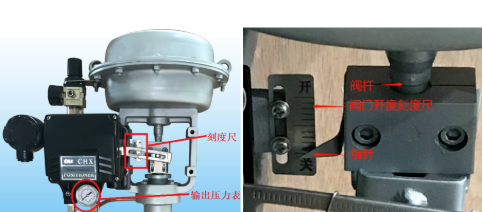

视察阀门开度， ，，，请看阀杆上指针处于刻度尺上的位置。。。。。
如下图：
3、控制阀XCC-BA系列定位器故障扫除说明
当定位器泛起异常时， ，，，请遵照此说明由易到难举行扫除。。。。。定位器是属于细密仪器， ，，，建议在原厂家指导下操作。。。。。
第一步操作
故障体现：
当定位器泛起接通压缩空气后， ，，，阀门直接全开或全关。。。。。
阀门全开故障时， ，，，定位器上的压力表G的压力值， ，，，直接与定位器前调压表压力值0.3MPa一样， ，，，改变4~20mA输入信号值， ，，，控制阀依然为全开状态。。。。。
处置惩罚要领：

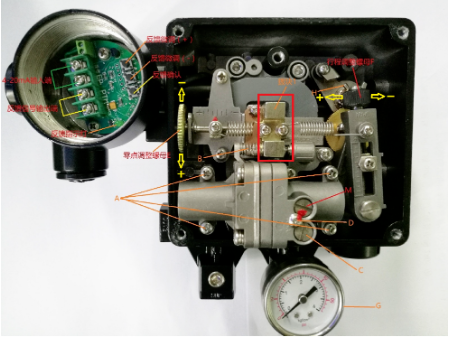

请先用手轻轻左右拨动下图示”1”处的拨块。。。。。
正常情形下在没有控制信号时， ，，，拨动”1”处的拨块， ，，，阀门会执行开关行动， ，，，看看是否能复位。。。。。
若是阀门能全开或全关， ，，，也能判断阀杆上下运动正常。。。。。
如下图红框位置
若是拨动拨块数次后， ，，，阀门可以正常�？？？艏肮乇�， ，，，则批注故障扫除可正常使用。。。。。若是故障依然没有解决， ，，，请执行下述的第二步操作。。。。。
第二步操作
当执行完第一步操作， ，，，依然无法扫除故障时。。。。。
请先将压缩空气断开后， ，，，用十字螺丝刀拆下”D”处的小十字螺丝， ，，，然后拧出”C”处的一字螺丝。。。。。
如下图红框部位

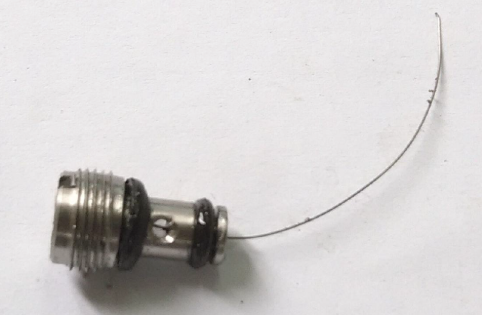

然后用XCC-BA系列定位器盖子里边， ，，，用透明胶粘着的一根细钢丝， ，，，通一下轴向的阻尼孔。。。。。
如下图
确认通好此小孔后， ，，，将此一字螺丝装回”C”处， ，，，并将十字螺丝”D”锁回。。。。。
重新接回压缩空气， ，，，用手轻轻左右拨动”1”处的拨块， ，，，看定位器能否正常事情。。。。。
若是此时阀门， ，，，已经可以通过拨块“1”的左右拨动， ，，，可正常�？？？艏肮乇赵蚬收仙ǔ�。。。。。
请特殊注重下图中红色标记的”M”处一字螺丝， ，，，万万不要去动， ，，，不然会造成极大的贫困。。。。。
如下图红圈处不要动
若是举行了上述两步操作， ，，，依然没有扫除故障， ，，，请依下述执行第三步操作。。。。。
第三步操作
举行了第一及第二步操作后， ，，，依然无法扫除故障。。。。。
此时请先将给定位器前端的压缩空气断开， ，，，用十字螺丝刀拆下图中”A”处放大器的4颗螺丝。。。。。
在取出放大器时， ，，，请注重�；；；；； ；ず谩盉”处的弹簧。。。。。
如下图红圈处

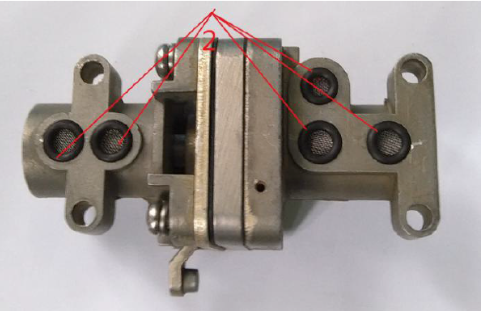

也要注重�；；；；； ；ず�， ，，，放大器背面的下图中”2”处的5个玄色密封垫。。。。。
如下图

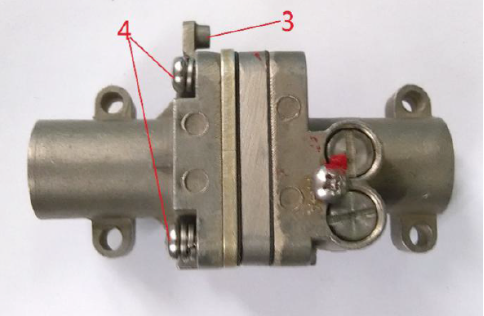

然后稍微松开下图中”4”处的4个十字螺丝， ，，，松开即可， ，，，不必完全松完。。。。。
然后用手左右推动”3”处的推杆， ，，，使推杆可以左右移动后， ，，，将”4”处的4颗十字螺丝重新锁紧。。。。。
如下图

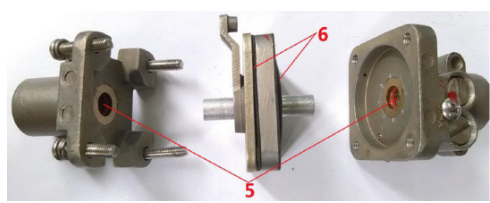

若是松开”4”处的4颗螺丝后， ，，，依然无法推动”3”处推杆时， ，，，请将螺丝所有松开， ，，，将放大器拆开成下图所示的3大组件。。。。。
请注重拆这三部分时， ，，，注重不可鼎力大举撕扯”6”处的膜片。。。。。
如下图
然后用清洁的气源， ，，，整理清洁三大件的内腔和”5”处两个孔内的水份等杂质。。。。。
整理清洁后将放大器组件， ，，，重新装回并锁紧4个十字螺丝。。。。。锁紧螺丝时请注重调解一下位置， ，，，包管推杆可以左右推动即可。。。。。
重新将放大器组件装回定位器内的原位置， ，，，并将”B”处的弹簧装回。。。。。锁紧牢靠放大器的4颗十字螺丝后， ，，，将压缩空气接回。。。。。
若是此时阀门已经可以通过拨块”1”的左右拨动， ，，，可正常�？？？艏肮乇赵蚬收仙ǔ�。。。。。
若是经由上述三步依然无法处置惩罚， ，，，可以思量把定位器返厂检测或直接替换新的。。。。。
值得提醒的是， ，，，举行了上述操作使控制阀能正常�？？？刂坪�， ，，，有可能会泛起零点漂移的征象， ，，，需要重新调解零点即可。。。。。
XCC-BA系列定位器泛起故障， ，，，导致定位无法正常�？？？刂品牌舯�， ，，，大部分缘故原由是给定位器供气的压缩空气中， ，，，有水分或杂质进入所致。。。。。
建议在压缩空气管路前端， ，，，加装专门的压缩空气滤清器， ，，，将压缩空气中的水份、油份、杂质过滤清洁后， ，，，再供应控制阀。。。。。
4、WZM系列气动执行机构故障

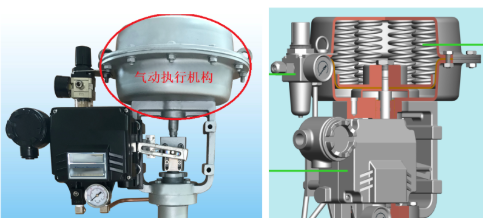

气动头内部主要部件是多弹簧和橡胶膜片。。。。。橡胶膜片是易损件， ，，，正常寿命3~5年。。。。。
若是膜片破损， ，，，可以显着看到气体， ，，，从气动头顶部的排汽孔走漏， ，，，此时只需要替换新膜片即可。。。。。
若短时间内膜片经常破损， ，，，一方面需替换更耐用的膜片， ，，，另一方面需要注重气源不要超压使用。。。。。
如下图
5、阀体部位故障
1)、阀杆上下运动反应缓慢， ，，，或被卡住。。。。。
故障体现：
阀门开启缓慢， ，，，或者不可全开或全关。。。。。在确认过气源压力、行程零点、XCC-BA系列定位器、WZM系列气动执行机构均无故障。。。。。
一样平常这种情形大都爆发在阀杆外密封是接纳填料式， ，，，由于填料与阀杆有摩擦阻力， ，，，若是阀杆不敷光洁或有磨损， ，，，都会导致阀杆上下运动不顺畅。。。。。
由于这是结构不完善带来的故障， ，，，建议选择用波纹管外密封的控制阀， ，，，例如维远的控制阀， ，，，都是接纳波纹管作为外密封。。。。。

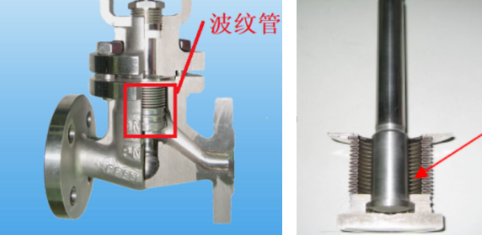

波纹管比照填料式的优势是：
零走漏零维护。。。。。阀杆无填料的摩擦阻力， ，，，行动反应更迅速， ，，，控制稳固精度高、无滞后征象。。。。。
如下图
2）、阀瓣和阀座磨损严重
故障体现：
阀瓣和阀座若磨损严重， ，，，当控制超温后， ，，，阀门需要执行关小或完全切断时， ，，，由于主阀关紧贴合不到位。。。。。一旦有走漏， ，，，控制精度禁绝， ，，，误差大。。。。。
由于这是结构不完善带来的故障， ，，，建议选择用内密封面更优势的产品， ，，，例如维远的控制阀有三大优势， ，，，可以更好确保内密封面寿命恒久。。。。。
优势1、
问鼎国际阀瓣和阀座均堆焊耐冲蚀、耐磨损、高硬度的司太立硬质合金， ，，，并抛光研磨成镜面， ，，，确保内密封寿命长。。。。。
优势2、

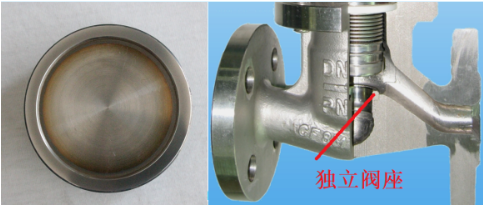

问鼎国际接纳冷压嵌入的自力阀座， ，，，接触面可以高精度加工， ，，，像镜子的外貌一样光洁平整， ，，，确保接触面高度配合。。。。。
如下图
而通俗阀门， ，，，是从阀体加工一个台阶称作阀座， ，，，不利便做精加工， ，，，粗糙的密封面， ，，，寿命很短就内漏。。。。。
优势3、

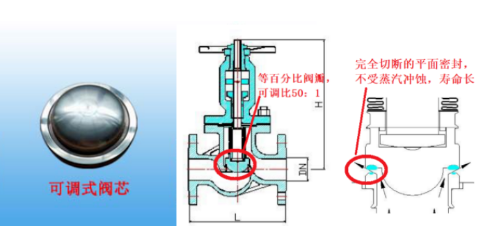

问鼎国际控制阀接纳曲面分流阀瓣， ，，，完全切断时接纳平面密封。。。。。当高速蒸汽流经节约口时， ，，，蒸汽会沿着曲面的切线偏向流动， ，，，而不是直接冲蚀密封面， ，，，更好的�；；；；； ；ち嗣芊饷媸倜�。。。。。
如下图
通俗阀门一样平常接纳锥面密封， ，，，无法阻止这种节约时严重的冲蚀和汽蚀的破损。。。。。
