最近咨询的案例中，，，有一家造纸厂泛起烘缸疏水阀堵水的问题。。这是一个很典范的装备，，，特意分享出来，，，希望对有同类问题的造纸厂有启发或资助。。
一、工况说明和保存的问题：
1、保存的问题：
现在车间主要用汽装备的疏水阀（像1880多缸纸机烘缸），，，普遍都保存使用半年左右，，，就会泛起疏水阀不排水征象。。
由于堵水导致烘缸升温难题，，，为了包管纸张烘干效率，，，不得不把疏水阀旁通翻开排水，，，恒久下来造成蒸汽大宗走漏。。
现在蒸汽能源获得本钱越来越高，，，在公司运营支出中占了很大的一部分，，，直接影响盈亏。。
因此镌汰能源消耗，，，是增添公司利润的有用要领。。现在公司较量重视蒸汽节能，，，希望能彻底解决经�？？？？？？酝ㄅ潘�，，，漏汽的问题。。
2、工况说明：

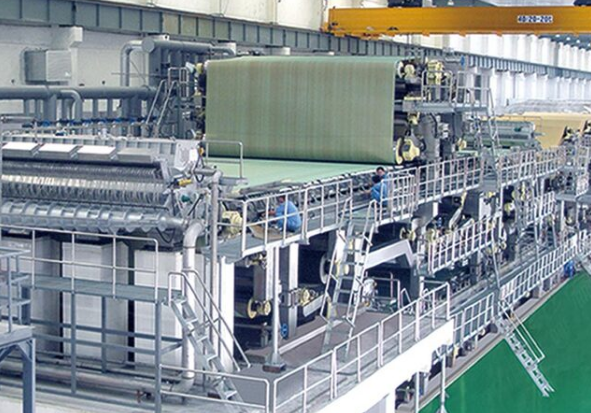

1880多缸纸机 装备组成是由：
1个 直径3米的烘缸 蒸汽压力2Barg 自力装置了一台DN40KWSS-ZK系列疏水阀
1个 直径2.5米的烘缸 蒸汽压力3.5Barg 自力装置了一台DN40KWSS-ZK系列疏水阀
7个 直径1.5米的烘缸 蒸汽压力2.5Barg 共装置了两组DN40KWSS-ZK系列疏水阀
蒸汽总用量：100吨/24小时，，，每小时用汽量则是4.2吨，，，而直径3米烘缸用汽量占比最大，，，其次是2.5米直径，，，再到1.5米直径。。
连系其它造纸厂估算蒸汽消耗量占比，，，3米烘缸用汽量约2吨/H，，，2.5米烘缸用汽量约1.5吨/H，，，1.5米烘缸0.8吨/H。。
选型KWSS-ZK系列疏水阀时，，，需适当思量清静余量即可。。
3、烘缸干燥原理：
从蒸汽讨论通入的饱和蒸汽在烘缸内部冷凝，，，释放出来的热量使得烘缸温度上升。。
从而将包覆在辊壳外貌运行的纸页加热。。热量在纸张和烘缸外貌的接触中被转达到纸张中。。
蒸汽释放热量冷凝后爆发大宗冷凝水，，，这些冷凝水由于烘缸的旋转受离心力，，，附着在烘缸内外貌。。
在速率较高的情形下形成水环，，，阻碍了热量向烘缸外貌的转达，，，因此需要虹吸管将冷凝水实时倾轧。。
现在虹吸管吸出的冷凝水，，，是先经由闪蒸罐后，，，闪蒸罐罐内压力0.5~2Barg，，，再在罐底部接上疏水阀排放。。
倾轧的冷凝水经由公共接纳管后到集水槽，，，再送往锅炉房二次使用。。
二：造成KWSS-ZK系列疏水阀堵水的缘故原由剖析息争决步伐
缘故原由1、KWSS-ZK系列疏水阀梗塞导致堵水
冷凝水无法顺遂进入到腔体内，，，或者冷凝水能顺遂进入到腔体内，，，但阀嘴孔被杂质梗塞，，，导致水不可通过阀嘴孔倾轧。。
解决步伐：检查疏水阀上游是否有梗塞；；；；；再拆开疏水阀内部，，，检查是否有异常�；；；；蛘碓又省！�
缘故原由2、疏水阀排水能力缺乏或压差不敷，，，导致积水
好比3米烘缸，，，冷凝水爆发量是2吨/H小时，，，若选用的疏水阀最大排水能力只有1.8吨/H，，，那么将会有0.2吨的水一直排不清洁。。
积水随着时间催移会越来越多。。
解决步伐：每一台疏水阀必需针对工况（已知蒸汽压力和蒸汽流量），，，一对一选型。。
举例：
直径3米烘缸 蒸汽压力2Barg,蒸汽消耗量2吨/H。。
直径2.5米烘缸 蒸汽压力3.5Barg,蒸汽消耗量1.5吨/H。。
比照以下疏水阀差别压差下的排量表。。
压差=疏水阀前的蒸汽压力-疏水阀后的背压。。
接纳管水平流动每100米和爬高10米，，，均会爆发1Barg背压。。若是接纳系统有走漏，，，背压则更高。。
由于蒸汽压力都在5Barg以下，，，以是首先确定阀嘴压差是选择用-5。。

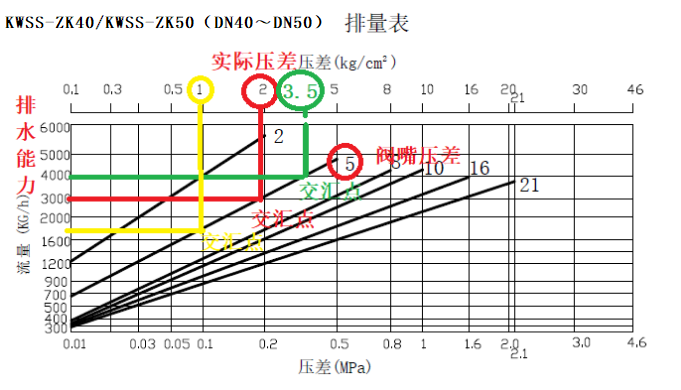

当现实压差在2Barg时，，，排水能力可以达3吨/H（如排量表中红线所示）。。
当现实压差在3.5Barg时，，，排水能力达4吨/H（如排量表中绿线所示）。。
两种规格的烘缸均可选用型号：KWSS-ZK-5。。
值得注重的是，，，当疏水阀后背压升高时，，，压差就会变小，，，排水能力也会响应变少。。
好比说3米烘缸自己蒸汽压力有2Barg，，，但疏水阀后的背压有1Barg时，，，压差就只有1Barg。。
此时同样是-5的阀嘴，，，但排水能力却只有1.6吨/H左右（如排量表中黄线所示）。。
7个直径1.5米烘缸可选用型号KWSS-ZK-5，，，蒸汽压力2.5Barg，，，口径DN25，，，DN32，，，DN40均可，，，这三种口径排水能力均是1.5T/H。。

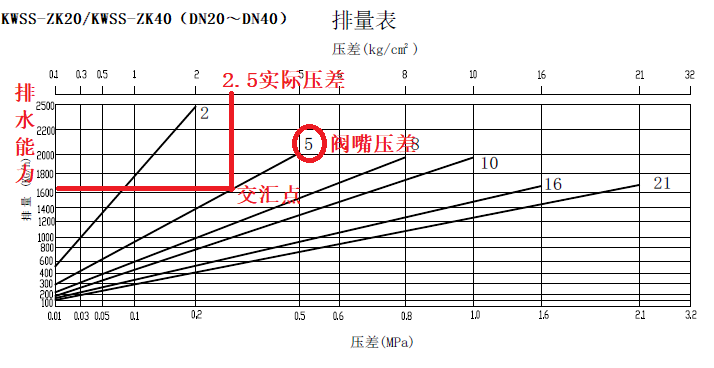

如下排量表红线所示
缘故原由3、接纳虹吸管方法排水，，，容易有蒸汽绑锁闭，，，导致堵水
这种方法特殊容易爆发蒸汽绑问题。。
由于虹吸管有时间会吸到蒸汽，，，当蒸汽占满管内没形成冷凝水前，，，会阻碍冷凝水无法顺遂抵达疏水阀。。
一直期待蒸汽逐步冷凝后，，，管内腾出空间才华让水流进。。
解决步伐：必需要选用带特殊功效的破蒸汽绑结构疏水阀。。
把锁闭在管内的蒸汽，，，迅速通过释放口倾轧去，，，解决蒸汽绑的问题。。

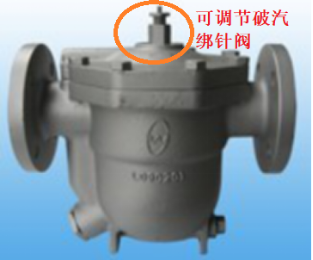

破蒸汽绑针阀可凭证需要调理巨细。。如下图
缘故原由4、疏水阀装置位置不对适造成的堵水。。
现在冷凝水经虹吸管出来后，，，先经由闪蒸罐，，，再在罐底部接上疏水阀排放。。
由于疏水阀需要有压差才华排水，，，此时疏水阀正向的压力就是罐内的0.5~2Barg。。
疏水阀后有冷凝水接纳，，，都会爆发背压，，，再加上经常翻开旁通排水，，，走漏出来的蒸汽会在系统内相互流串，，，此时背压更高。。
一旦背压高于疏水阀前的正向压力0.5~2Barg，，，疏水阀就会爆发逆流征象，，，导致不排水。。
解决步伐：在烘缸的最低点处装置破汽绑浮球式疏水阀。。
当冷凝水通过虹吸管后，，，先经由疏水阀倾轧，，，再汇入到公共接纳管，，，后端统一做闪蒸汽或冷凝水二次接纳使用。。
有冷凝水接纳的工况，，，疏水阀后必需要装置止回阀避免逆流。。
此处原有的闪蒸罐建议拆除，，，缘故原由是：
新替换的浮球式疏水阀排水顺畅，，，并且没有蒸汽走漏时。。
疏水阀至闪蒸罐这一段管道内的压力是很是低的，，，此时闪蒸罐内的压力响应也会更低。。
原来装置在闪蒸罐底部的疏水阀，，，由于压差或排水能力不敷，，，是无法实时倾轧冷凝水。。
因此，，，此处的闪蒸罐反而会阻碍冷凝水不可顺畅倾轧。。
若不拆除闪蒸罐时，，，可接纳其它步伐，，，但必需要确保罐底部的冷凝水，，，能顺畅倾轧。。
缘故原由5、疏水阀群组疏水，，，容易造成堵水
7个直径1.5米烘缸的冷凝水，，，只用了两组疏水阀。。
虽然7个烘缸的蒸汽压力都是2.5Barg，，，但每个缸内换热的效率一定纷歧样，，，压差自然有转变，，，会相互滋扰疏水效果。。
解决步伐：每一个烘缸需自力设置疏水阀。。

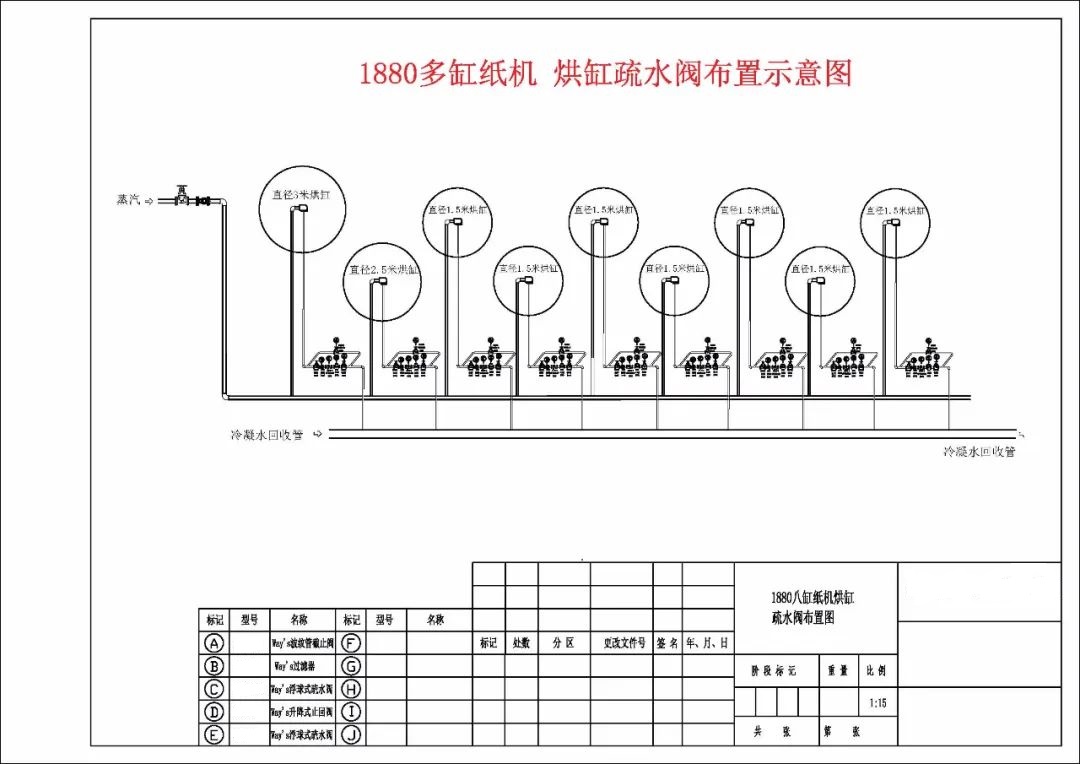

（建议如图安排，，，点击放大看得更清晰）
缘故原由6：烘缸容易积累大宗的空气，，，一方面阻碍冷凝水流动，，，也会导致升温难题
由于烘缸内部空间较量大，，，以是在启动阶段要扫除的空宇量也很大。。
在正常事情情形下，，，空气会积累并引起滚筒外外貌泛起冷区，，，导致生产中的纸张泛起质量问题。。
解决步伐：用于滚筒式烘缸的最佳疏水阀，，，除了用Way’s维远带破汽绑功效的浮球式疏水阀之外。。

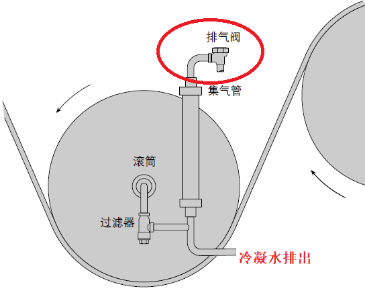

另外，，，需要装置单独的排空气阀倾轧大宗的空气，，，这将会大大提高热效果。。
如下图
缘故原由7：疏水阀自己质量不过关
原来用的疏水阀，，，普遍半年不到就失效，，，拆开内部有发明过滤网、浮球或其它部件有损坏。。

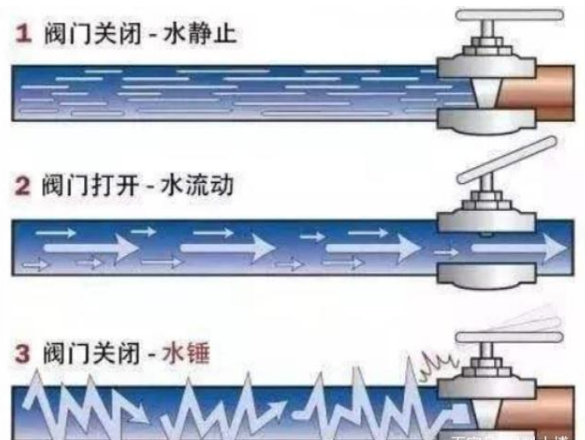

解决步伐：积水容易造成水锤攻击，，，损坏阀门。。若是是水锤造成的阀门损坏，，，需要先解决积水问题，，，再选择质量品质较量好的疏水阀替换。。
三、翻开旁通疏水带来的危害及能耗盘算
现在生产中，，，发明疏水阀欠好用堵水，，，或升温太慢时，，，就会把旁通阻止阀翻开排水，，，水能倾轧来的同时，，，蒸汽也会陪同铺张掉。。
现盘算开旁通会走漏几多蒸汽？？？？？？若装置合适的疏水阀，，，究竟能节能几多？？？？？？
凭证公式：流量kg/h=3600×流速m/s×节约口面积m2×密度kg/ m3
旁通使用DN25阻止阀，，，开度30%，，，以是流通面积=30%*3.14*0.0252/4=0.00015 m2
大气压下，，，蒸汽密度=0.597623 kg/ m3
因此，，，走漏的蒸汽流量=3600*194*0.00015*0.597623=62.6kg/h
倘使按2台装备盘算，，，一共损失了62.6*2=125kg/h。。
现在一样平常蒸汽的本钱价钱，，，平均值是200元/吨以上，，，一小时就会损失200*0.125=25元。。
一天24小时盘算，，，就会损失25*24=600元。。
一年只凭证300天盘算，，，则会损失600*300=180000元=18万元。。
这是恒久开旁通的最大走漏量！
四、怎样选择合适的KWSS-ZK系列疏水阀？？？？？？
首先，，，无论是应用在哪种工况和使用场合，，，选择一个合适的疏水阀。。
知足三大功效是选择疏水阀最基本的条件：
1、自动、一连、实时的扫除管道或装备爆发的冷凝水，，，不可积水。。由于积水会引起：水锤、升温难、换热效率差等问题。。
2、阻止蒸汽走漏，，，阻止不须要的铺张。。
3、带有排空气和不凝气体的功效，，，系统中空气实时扫除，，，有利于缩短装备启机。。并且有利于热量的传导。。
