最近咨询的案例中，，，有一家制药厂泛起疏水阀堵水，，，为了包管正常生产，，，需要恒久翻开旁通阀排水。。。。。。这是许多工厂都会保存的通病，，，特意分享出来，，，希望对有类似问题的企业有资助。。。。。。
一、工况保存的问题：

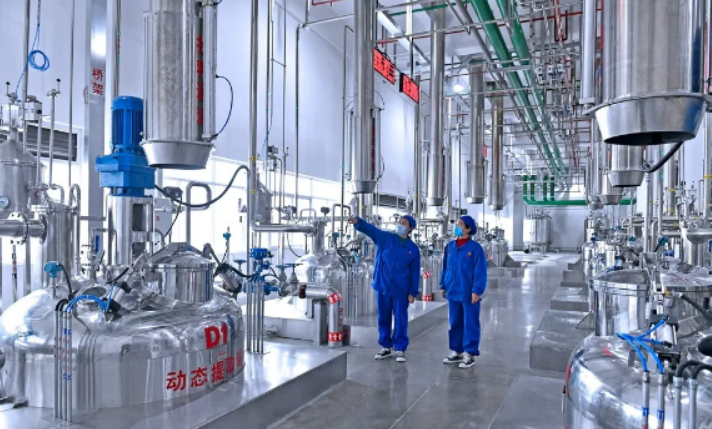

现在车间主要用汽装备是多功效提取罐，，，单效浓缩器，，，热回流提取浓缩机组（含单效真空浓缩器）等。。。。。。
这几种设惫亓疏水阀，，，普遍都保存不排水征象，，，由于堵水导致装备升温难题。。。。。。为了包管提取和浓缩的生产效率，，，不得不把疏水阀旁通翻开排水，，，恒久下来造成蒸汽大宗走漏。。。。。。
现在蒸汽能源获得本钱越来越高，，，因此镌汰能源消耗，，，是增添公司利润的有用要领。。。。。。现在公司较量重视蒸汽节能，，，希望能彻底解决经�？？？？酝ㄅ潘�，，，漏汽的问题。。。。。。
二、翻开旁通疏水带来的蒸汽铺张
现场发明疏水阀堵水，，，升温难或开机太慢时。。。。。。当刚开机时，，，把阻止阀所有翻开，，，等初始冷凝水排完后，，，就把阻止阀的开度调到约莫20-30%开度排放。。。。。。
而现实的冷凝水所占管道内的空间是很少的，，，因此旁通阻止阀一直处于严重走漏蒸汽的状态，，，即蒸汽还没有所有换热完就排走了。。。。。。现需要盘算走漏了几多蒸汽？？？？
凭证公式：
流量kg/h=3600×蒸汽流速m/s×节约口面积m2×密度kg/ m3
式中：
3600是从秒转化成小时。。。。。。
蒸汽流速取194米/秒，，，由于在30%小开度下过蒸汽流速会飞快，，，就不可按正常流速30米/秒盘算。。。。。。
节约口面积是用圆面积公式：S=π×r2或S=π×(d/2)? (π体现圆周率3.14，，，r体现半径，，，d体现直径=25mm)
使用DN25旁通阻止阀，，，开度30%，，，流通面积=30%*3.14*0.0252/4=0.00015 m2
大气压下，，，蒸汽密度=0.597623 kg/ m3
因此，，，代入以上盘算公式后，，，走漏的蒸汽流量=3600*194*0.00015*0.597623=62.6kg/h
若按2台装备盘算，，，一共损失了62.6*2=125kg/h。。。。。。翻开旁通的部位越多，，，损失越大。。。。。。
倘使蒸汽的本钱价钱，，，平均值是200元/吨以上，，，一小时就会损失200*0.125=25元。。。。。。
一天24小时盘算，，，将损失25*24=600元。。。。。。
一年只凭证300天盘算，，，则会损失600*300=180000元=18万元。。。。。。
旁通阀在排放冷凝水的同时，，，会陪同大宗的蒸汽走漏，，，这是恒久开旁通的最大走漏量，，，一定要引起重视，，，并杜绝开旁通。。。。。。
三、装备工况和选型说明：
装备一：多功效提取罐
约15台 容积3吨和5吨 蒸汽进汽管划分是DN40和DN50，，，压力0.1MPa~0.15MPa，，，疏水阀和旁通阀均是DN25口径，，，疏水阀结构选用的是杠杆浮球式。。。。。。
在网上查找提取罐厂家宣布的参数，，，无论是水提或醇提，，，照旧提取与浓缩一体机组，，，容积3吨和5吨的蒸汽耗量或许是570KG/H和700KG/H。。。。。。
消耗几多蒸汽就会爆发响应的冷凝水，，，因此，，，选型疏水阀排水能力时，，，必需要知足此排量要求。。。。。。
若思量30%以上的清静余量，，，排水能力需知足741KG/H和910KG/H为佳。。。。。。

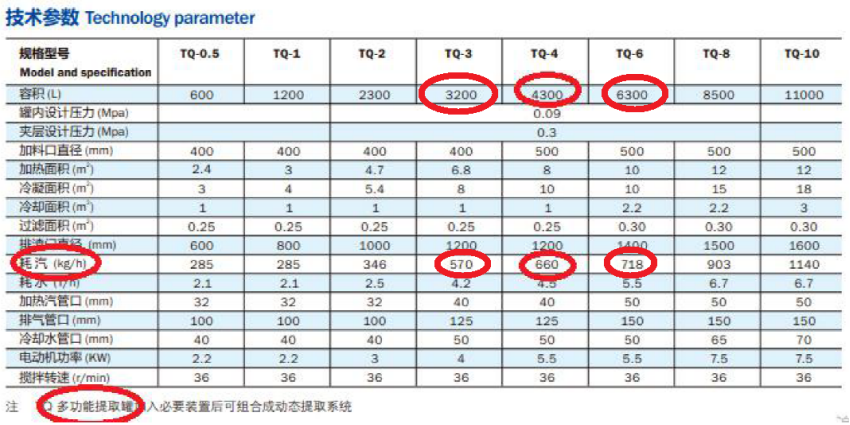

参考依据如下图所示：
问鼎国际KWZK浮球式疏水阀选型说明：3吨和5吨多功效提取罐。。。。。。
凭证工况参数：
蒸汽压力0.1MPa~0.15MPa,思量清静余量后的蒸汽耗量741KG/H和910KG/H。。。。。。

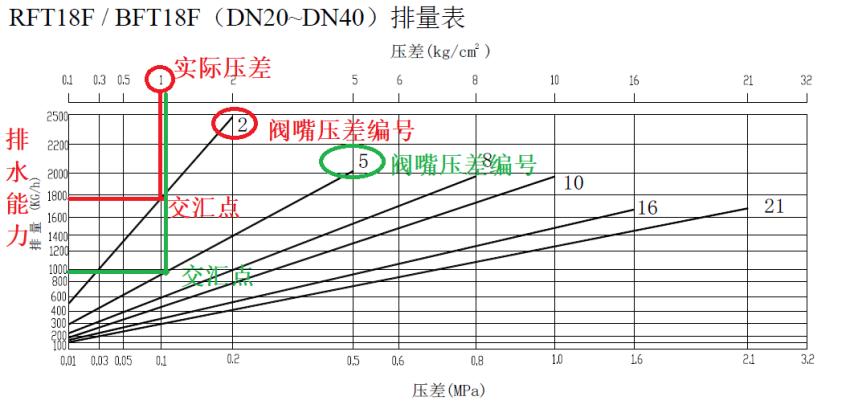

由于蒸汽压力都在0.15MPa以下，，，以是首先确定阀嘴压差是选择用-2，，，当现实压差在0.1MPa时，，，排水能力可以达1.7吨/H（如下排量表中红线所示）。。。。。。
值得注重的是，，，当提取罐蒸汽压力有可能高于0.2MPa时，，，阀嘴压差编号就不可再选择-2，，，阀嘴选错也会导致凌驾此压差后，，，疏水阀会关闭不排水。。。。。。
此时需要选择用-5，，，排水能力则会响应变少（如下排量表中绿线所示）。。。。。。
另一种情形，，，疏水阀后的背压也会影响疏水阀现实的排水能力，，，导致积水征象。。。。。。因此我们选择疏水阀时，，，只管放多一些余量。。。。。。
3吨和5吨提取罐可选用RFT18F-2，，，口径DN25,DN32，，，DN40均可，，，这三种口径排水能力是一样的。。。。。。
装备二：单效浓缩器
约15台 蒸发量1000L和2000L 蒸汽进汽管划分是DN50和DN65，，，压力0.1MPa~0.15MPa 疏水阀和旁通阀均是DN25口径，，，疏水阀结构选用的是杠杆浮球式。。。。。。
在网上查找浓缩器厂家宣布的参数，，，无论是常压或真空浓缩，，，照旧提取与浓缩一体机组，，，蒸发量1000L和2000L的蒸汽耗量，，，单效的或许是1050KG/H和2100KG/H。。。。。。蒸发量与蒸汽耗量的系数是1.1。。。。。。
消耗几多蒸汽就会爆发响应的冷凝水，，，因此，，，选型疏水阀排水能力时，，，必需要知足此排量要求。。。。。。
若思量30%以上的清静余量，，，排水能力需知足1365KG/H和2730KG/H为佳。。。。。。

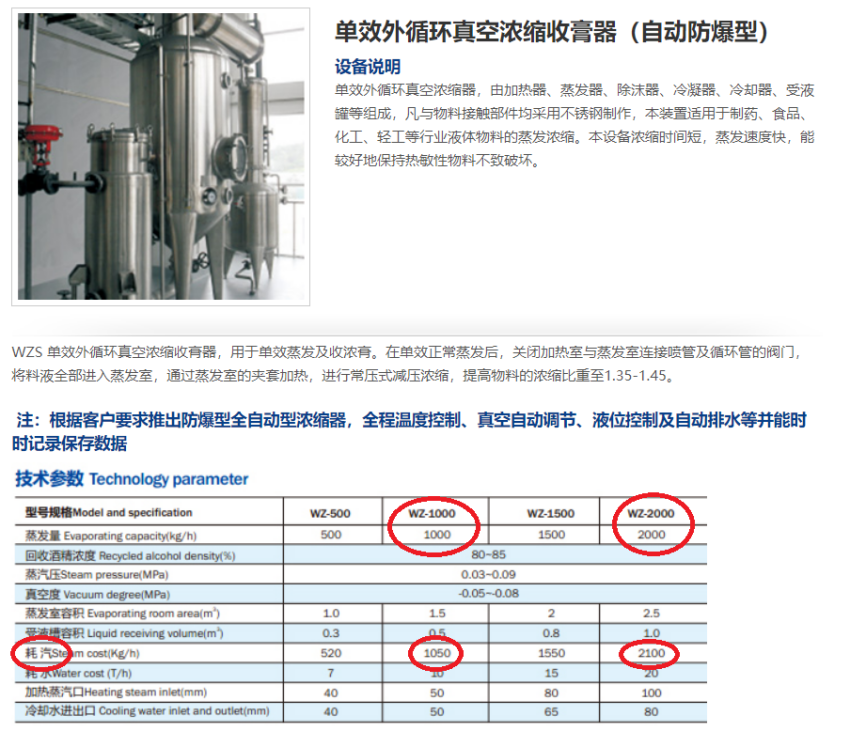

参考依据如下图所示：
问鼎国际KWZK浮球式疏水阀选型说明：1000L和2000L单效浓缩器。。。。。。
凭证工况参数：
蒸汽压力0.1MPa~0.15MPa,思量清静余量后的蒸汽耗量1365KG/H和2730KG/H。。。。。。

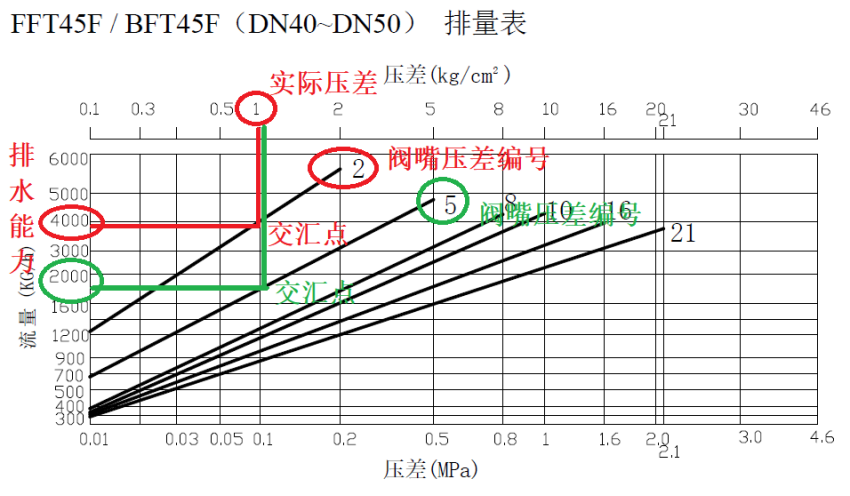

由于蒸汽压力都在0.15MPa以下，，，以是首先确定阀嘴压差是选择用-2，，，当现实压差在0.1MPa时，，，排水能力可以达3.7吨/H（如下排量表中红线所示）。。。。。。
值得注重的是，，，当提取罐蒸汽压力有可能高于0.2MPa时，，，阀嘴压差编号就不可再选择-2，，，阀嘴选错也会导致凌驾此压差后，，，疏水阀会关闭不排水。。。。。。
此时需要选择用-5，，，排水能力则会响应变少（如下排量表中绿线所示）。。。。。。
另一种情形，，，疏水阀后的背压也会影响疏水阀现实的排水能力，，，导致积水征象。。。。。。因此我们选择疏水阀时，，，只管放多一些余量。。。。。。
1000L和2000L浓缩器可选用FFT45F-2，，，口径DN40，，，DN50均可，，，这二种口径排水能力是一样的。。。。。。
中选择用-5阀嘴压差编号时，，，2000L浓缩器排水能力则不可知足要求，，，需要选用更大排水量的型号。。。。。。
装备三：热回流提取浓缩机组（含单效真空浓缩器）
约15台 蒸发量1000L和2000L 蒸汽进汽管划分是DN40和DN50，，，压力0.1MPa~0.15MPa 疏水阀和旁通阀均是DN25口径，，，疏水阀结构选用的是杠杆浮球式。。。。。。
此装备的疏水阀选型跟上例的单效浓缩器一样，，，此处就省略说明。。。。。。
1000L和2000L浓缩器可选用FFT45F-2，，，口径DN40，，，DN50均可，，，这二种口径排水能力是一样的。。。。。。
中选择用-5阀嘴压差编号时，，，2000L浓缩器排水能力则不可知足要求，，，需要选用更大排水量的型号。。。。。。
总结注重：所有疏水阀必需要一对一工况选型，，，如工况参数爆发转变，，，需重新确定选型是否能知足要求。。。。。。
选择疏水阀的型号，，，首先要知足排水能力和压差的需求，，，再来确定疏水阀口径。。。。。。
原来疏水阀全都选用DN25，，，而大都厂家DN25排水能力最大只能是1000KG/H，，，与现实工况爆发的冷凝水量相差一倍，，，这也有可能是积水的缘故原由。。。。。。
建议选用更大口径，，，更大排水量的疏水阀。。。。。。
疏水阀后工况说明
以上三种类型装备均装置在1~3楼，，，爆发的冷凝水通过接纳总管DN150，，，经由60米左右去到地下室的储水罐。。。。。。
疏水阀后的背压主要由以下因素造成：
A、弯曲的管道，，，和疏水阀后装置的阀件。。。。。。
B、水头的反向压力形成背压（每爬高10米爆发0.1MPa的背压，，，水平偏向每100米爆发0.1MPa背压。。。。。。)
连系现场布管，，，背压预估有0.06MPa。。。。。。在接纳管系统内，，，崎岖压下爆发的冷凝水必需脱离接纳管。。。。。。但纵然都是0.1~0.15MPa的接纳管内，，，相互串压一ㄇ很常见征象。。。。。。
好比某处疏水阀有走漏或者居心翻开旁通疏水，，，走漏的蒸汽一定会使得接纳管内背压比预估的更高，，，甚至爆发逆流征象。。。。。。
疏水阀由于无压差不可顺畅排水，，，导致严重积水，，，最后不得不翻开旁通阀疏水。。。。。。
四：造成疏水阀堵水的缘故原由息争决步伐
缘故原由1、疏水阀梗塞导致堵水。。。。。。
冷凝水无法顺遂进入到腔体内，，，或者冷凝水能顺遂进入到腔体内，，，但阀嘴孔被杂质梗塞，，，导致水不可通过阀嘴孔倾轧。。。。。。
解决步伐：检查疏水阀上游是否有梗塞 ；；；；；再拆开疏水阀内部，，，检查是否有异� ；；；；；蛘碓又�。。。。。。
缘故原由2、疏水阀排水能力缺乏或压差不敷，，，导致积水。。。。。。
好比2000L单效浓缩器，，，冷凝水爆发量是2100吨/H小时，，，若选用的疏水阀最大排水能力只有1吨/H，，，那么将会有1.1吨的水一直排不清洁，，，积水随着时间催移会越来越多。。。。。。
解决步伐：每一台疏水阀必需针对工况（已知蒸汽压力和蒸汽流量），，，一对一选型。。。。。。
如上述针对工况做的选型说明。。。。。。只有选型适当，，，阻止疏水阀由于排水量不敷，，，或压差缺乏而导致积水问题，，，可以从最基础上解决开旁通排水。。。。。。
由于压差决议了冷凝水是否能顺畅流动，，，这几种装备使用压力都较量低，，，特殊容易泛起背压高于疏水阀前正向压力的情形。。。。。。
解决的偏向是：
一是增添正向压力，，，即提高装备使用压力。。。。。。
二是降低阀后背压，，，缩短接纳管水平距离或者弯头阀件阻力，，，使用落差增添水头正向压力等要领。。。。。。
或者冷凝水不接纳对空排放，，，由于对空排放背压为零。。。。。。严重失流时只能通过动力泵来排水。。。。。。
缘故原由3：装备内容易积累空气，，，一方面阻碍冷凝水流动，，，也会导致升温难题。。。。。。
由于装备空间内会有空气的存聚，，，以是在启动阶段需要实时倾轧空气，，，缩短启机时间。。。。。。如空气不倾轧，，，也会阻碍冷凝水无法抵达疏水阀处。。。。。。
解决步伐：除了用Way’s维远带自力排空气装置的浮球式疏水阀之外。。。。。。另外，，，若有需要也可装置单独的排空气阀倾轧空气，，，这将会大大提高热效果。。。。。。
缘故原由4：疏水阀自己质量不过关。。。。。。
原来用的疏水阀，，，若是普遍使用寿命不凌驾半年，，，拆开内部若有发明过滤网、浮球或其它部件有损坏。。。。。。
解决步伐：积水容易造成水锤攻击，，，损坏阀门。。。。。。若是是水锤造成的阀门损坏，，，需要先解决积水问题，，，再选择质量品质较量好的疏水阀替换。。。。。。
五、怎样选择合适的疏水阀呢？？？？
首先，，，无论是应用在哪种工况和使用场合，，，选择一个合适的疏水阀，，，知足以下三大功效是选择疏水阀最基本的条件：
1、自动、一连、实时的扫除管道或装备爆发的冷凝水，，，不可积水。。。。。。由于积水会引起：水锤、升温难、换热效率差等问题。。。。。。
2、阻止蒸汽走漏，，，阻止不须要的铺张。。。。。。
3、带有排空气和不凝气体的功效，，，系统中空气实时扫除，，，有利于缩短装备启机。。。。。。并且有利于热量的传导。。。。。。
