配电室绝缘垫的手艺要求规范知识分享

2022-04-28 21:31:07 问鼎国际电气

配电室绝缘垫的手艺要求规范知识分享

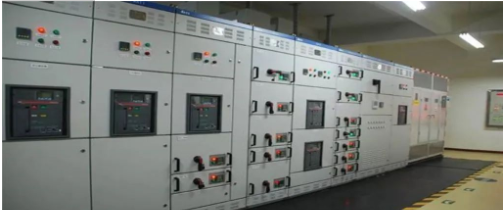

众所周知绝缘胶垫是配电室的辅助清静工用具,,,主要是电力职员配电室作业时,,,铺设在配电柜前绝缘使用,,,差别配电室所需耐压和厚度差别,,,那么配电房绝缘垫标准是什么呢??接下来为各人解说下吧。。。。。


绝缘胶垫又称为绝缘毯、绝缘垫、绝缘橡胶板、绝缘胶板、绝缘橡胶垫、绝缘地胶、绝缘胶皮、绝缘垫片等,,,具有较概略积电阻率和耐电击穿的胶垫。。。。。用于配电等事情场合的台面或铺地绝缘质料。。。。。


绝缘橡胶垫主要接纳胶类绝缘质料制作,,,用NR,,,SBR和IIR等绝缘性能优良的非极性橡胶制造。。。。。绝缘胶垫国家标准:HG2949-1999《电绝缘橡胶板》。。。。。要求:

图片要害词

电压品级/工频耐压/一连时间


高压/15kV/1min


低压/3.5kV/1min


说明:使用于带电装备区域,,,测试试验时先将绝缘胶垫上下铺上湿布或金属箔,,,并应比被测绝缘胶垫周围小200mm,,,一连匀称升压至表8划定的电压值,,,坚持1min,,,视察有无击穿征象,,,若无击穿,,,则试验通过测试通例设置:


(1)5KV绝缘胶垫厚度:3mm比重:5.8KG/m2颜色:红,,,绿,,,黑


(2)10KV绝缘胶垫厚度:5mm比重:9.2KG/m2颜色:红,,,绿


(3)15KV绝缘胶垫厚度:5mm比重:9.2KG/m2颜色:红,,,绿,,,黑


(4)20KV绝缘胶垫厚度:6mm比重:11KG/m2颜色:红,,,绿,,,黑


(5)25KV绝缘胶垫厚度:8mm比重:14.8KG/m2颜色:红,,,绿,,,黑


(6)30KV-35KV绝缘胶垫厚度:10mm12mm比重:18.4KG/m222KG/m2颜色:红,,,绿,,,黑。。。。。


海内供电局验收时都是有明确要求,,,崎岖压配电室柜前后必需敷设绝缘垫,,,且配电室电压10KV选8mm厚工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-1 2mm厚工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压选5mm厚500V以下工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒击穿.




一样平常电压为10KV时,,,可选用不小于6mm厚,,,工频耐压实验10000V,,,1分钟不击穿的绝缘垫胶板:电压为35KV时,,,可选用不小于10-12mm厚,,,工频耐压实验15000V,,,1 分钟不击穿的绝缘垫胶板;电压为0.4KV低压时,,,可选用不小于3mm厚,,,工频耐压实验3500V,,,1 分钟不击穿的绝缘胶垫。。。。。
