直流串电与直流接地故障判断与简朴查找要领知识
1.直流串电查找

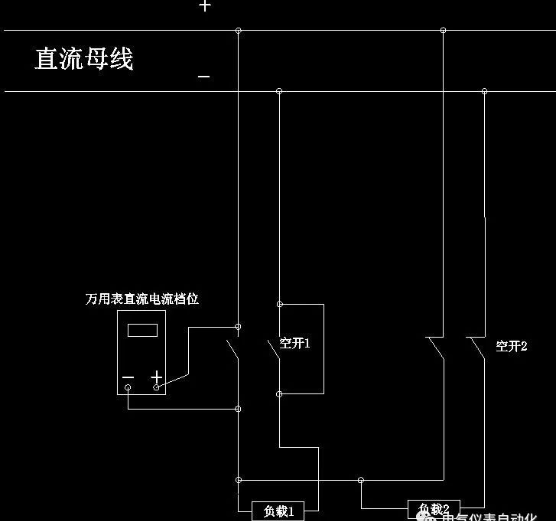

看下图用暂时线短接负电源，，万用表串联正

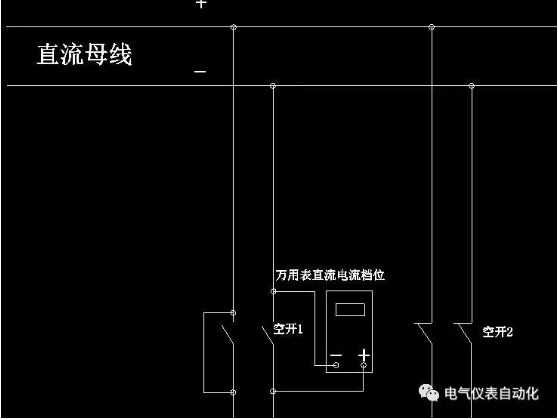

用暂时线短接正电源，，万用表串联正电源，，拉开空开。。 。 。 。。万用表直流丈量负电流并纪录下
正常运行不串电正负电流是平衡一样的

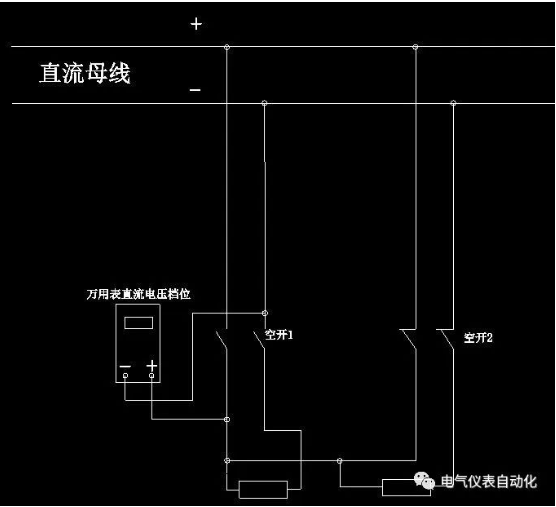

当电流泛起不平衡时间证实串电了凭证图3接入万用表。。 。 。 。。实验拉开其他空开
当拉开某开关万用表电压显示消逝。。 。 。 。。确定这开关串电。。 。 。 。。审查2次图纸去检查串电点

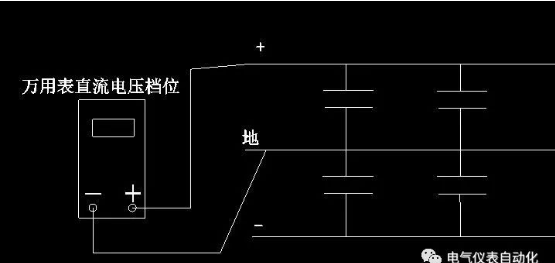

2.直流接地排查查找解说如下图
正常运行正负电源都不直接接地，，可以看做是通过电容接地。。 。 。 。。如直流电源是110V，，正负接地电容容平衡的情形下正对地55V 负对地也是55V。。 。 。 。。
由于变电站2次走线结构直接影响正负对地电容不平衡。。 。 。 。。以是无法做到正对地55V。。 。 。 。。但误差不凌驾11V。。 。 。 。。若是110V直流电源，，正负对地电压凌驾11V证实泛起了绝缘欠好直流通过电阻接地。。 。 。 。。
实验一个个的拉开负荷直流空开，，直到拉开某开关电压回到正常值，，证实这开关回路绝缘欠好接地。。 。 。 。。
以是在某些变电站业主提出来正负对地电压纷歧样。。 。 。 。。跟业主诠释电容的关系就行。。 。 。 。。
查2次图拆线法排查，，最好用500V摇表扯线测绝缘。。 。 。 。。
