变压器距离使用225kv母线电压与90kv母线实现检同期的研究知识
2022-04-28 20:57:17
问鼎国际电气
变压器距离使用225kv母线电压与90kv母线实现检同期的研究知识

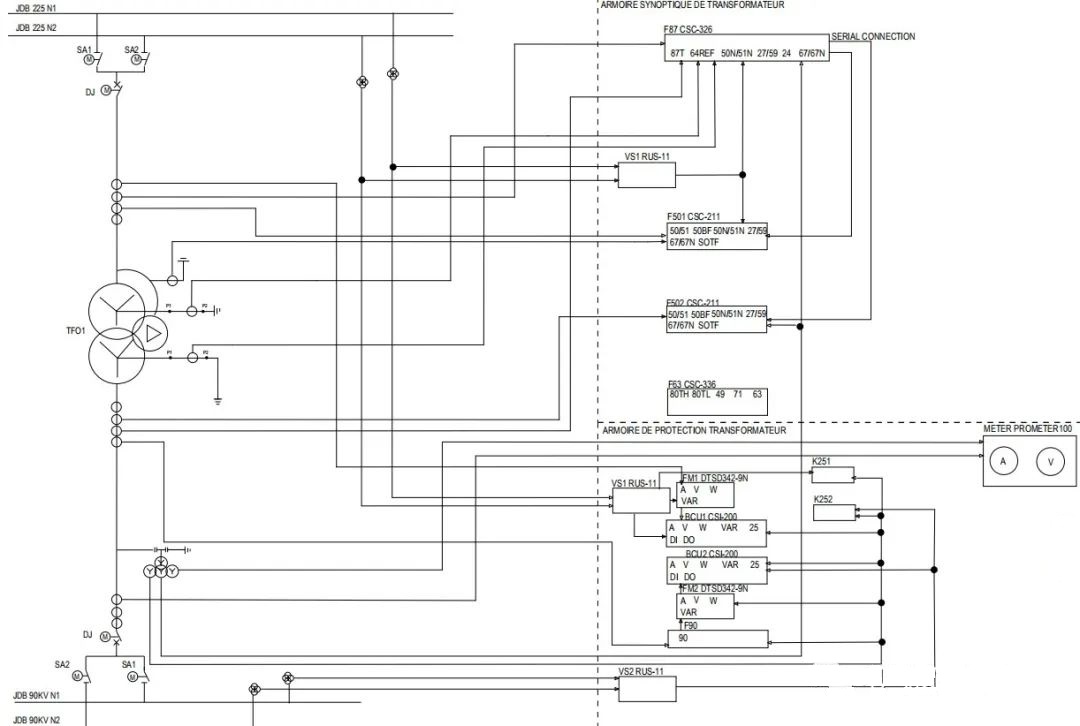

保�；；ぶ鹘酉咄�，， ，图纸上是某国一个站变压器距离，， ，变压器的高压侧无PT。。。使用90k母线电压与225kv母线电压实现捡同期合闸变压器高压侧断路器dj。。。

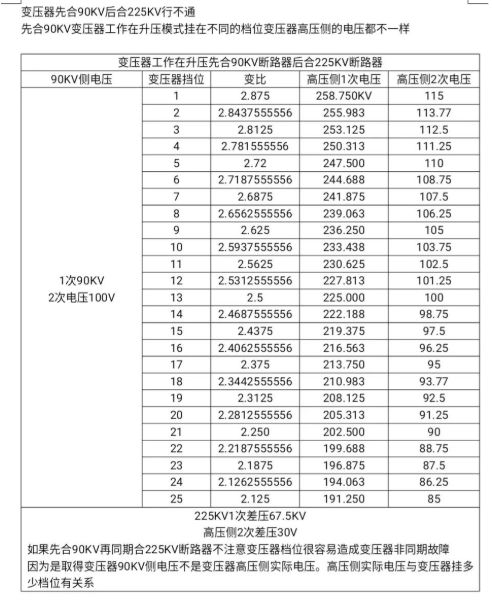

上图是变压器事情在升压模式下变压器高压侧电压。。。

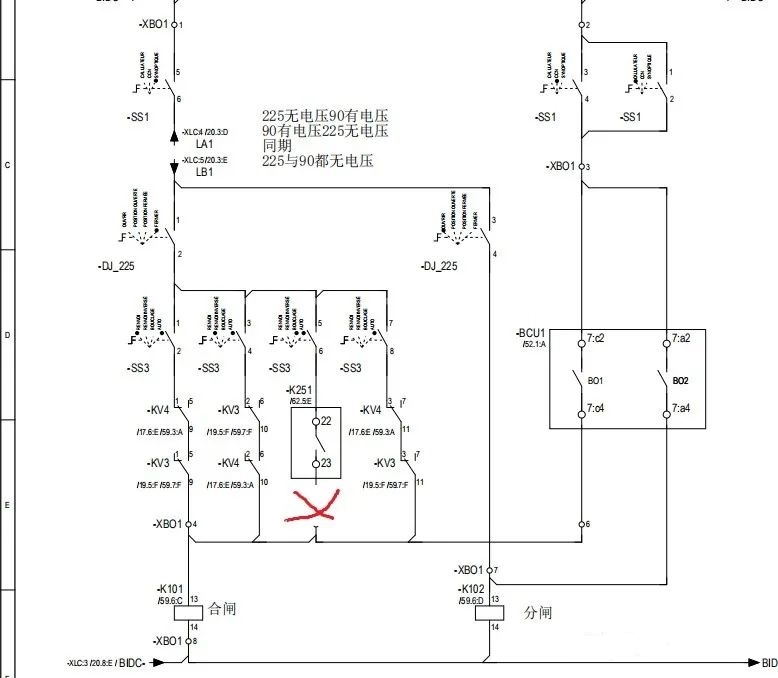

手动合闸设置了k251用与手动合闸同期。。。由于思量到同期电压很是不可靠。。。原本k251的23接XB01.5接线拆除。。。

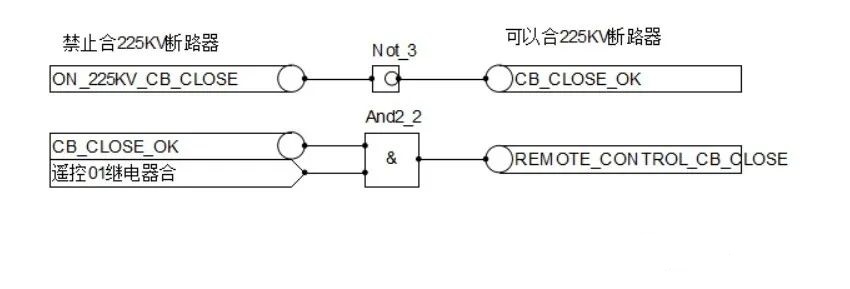

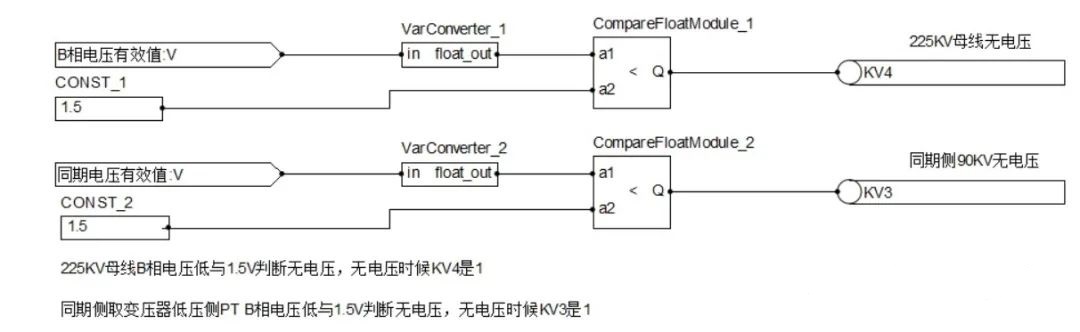

在BCU装置里做一下逻辑实现捡无压合闸。。。

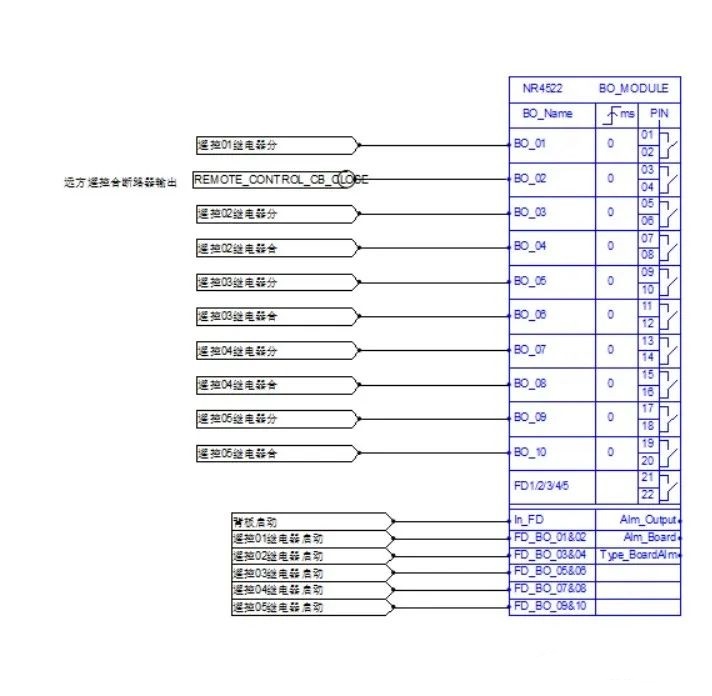

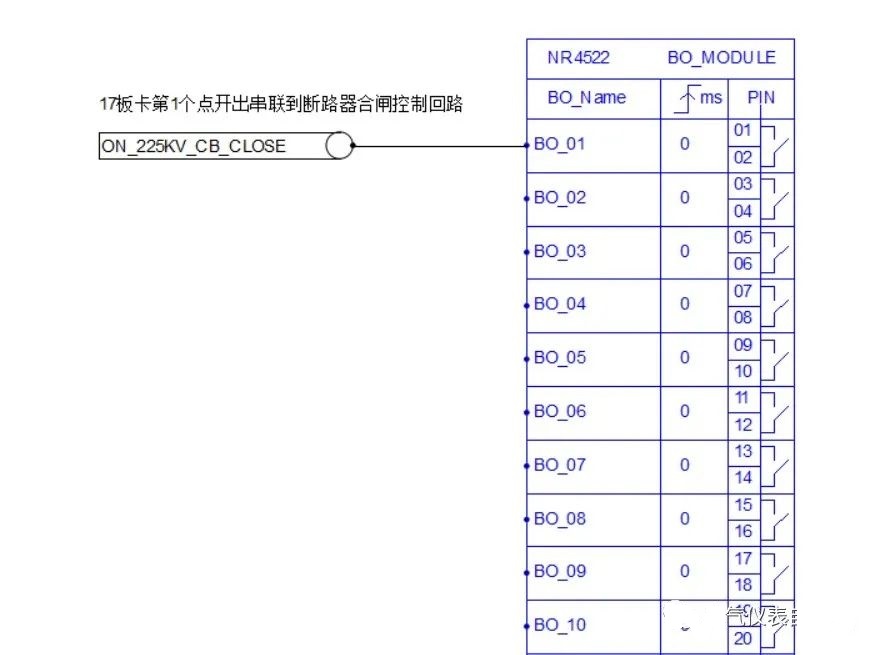

捡同期不必了自己做一个用与捡无压的逻辑。。。17板卡开出闭锁现场就地合闸断路器。。。虽然这是最简朴的步伐，， ，但不是最好的步伐。。。
最好的步伐是取变压器的档位进BCU装置
