新型轴基气封装置在中速磨煤机的应用与效果剖析知识
新型轴基气封装置在中速磨煤机的应用与效果剖析知识
1、小序
中速磨煤机一样平常用于正压直吹式制粉系统，，，，，为了有用避免磨煤机内部热风携带煤粉泄露至磨煤机外部污染周边情形，，，，，每台磨煤机都配有一定量的密封风配合现有轴基密封装置使用以抵达密封效果，，，，，降低磨煤机内部煤粉外泄致使周边情形污染的情形爆发。。。。。。原中速磨煤机设计的轴基密封装置多由误差气封、金属调理片气封等组成，，，，，该轴基密封装置一旦爆发泄露，，，，，将会形成恶性循环，，，，，严重时影响装备运行的清静性，，，，，同时该轴基密封装置结构重大，，，，，装置调试事情难度大，，，，，极大的影响了装备的使用效率。。。。。。随着近年种种轴基密封装置手艺的一直前进，，，，，一部分火电厂的中速磨煤机轴基密封装置举行优化刷新，，，，，即在原误差气封的外侧增添挡渣环，，，，，将原金属调理片气封替换为碳晶浮动密封环密封，，，，，以提高轴基密封的密封效果，，，，，降低金属调理片对轴的磨损，，，，，但该轴基密封装置的碳晶密封环具有种类狼籍不齐，，，，，品质崎岖纷歧，，，，，装置精度要求高，，，，，维护本钱高等弱点。。。。。。本文以现实案例对原中速磨煤机设计的轴基密封装置结构、事情原理举行深入刨析，，，，，通过自主设计刷新原中速磨煤机设计的误差气封装置和金属调理片气封装置，，，，，从而有用的降低中速磨煤机轴基气封装置的漏风、漏粉、噪音大等设计缺陷，，，，，进而提高密封风的使用效率，，，，，降低中速磨煤机一样平常维护本钱，，，，，进一步提高中速磨煤机运行的可靠性和改善现场文明施工情形。。。。。。
2、基本情形
广东河源电厂2×600 MW工程超超临界燃煤发电机组于2008年、2009年划分投产，，，，，锅炉的制粉系统选用的是上海某碾磨特装装备公司）生产的HP1003型碗式中速磨煤机、一次风正压直吹式制粉系统，，，，，每台炉配备6台HP1003型碗式中速磨煤机，，，，，B-MCR工况下5台运行，，，，，1台备用，，，，，每台炉配备2台100%容量的9-26 No11.2D-7型离心式密封风机，，，，，B-MCR工况下1台运行，，，，，1台备用。。。。。。
2.1 磨煤机
2.1.1 磨煤机事情原理
原煤自磨碗中心上方的落煤管落入旋转的磨碗中央时在离心力的作用下一连一直地向磨碗的边沿移动，，，，，当通过磨辊与磨碗的狭窄间隙时煤被碾碎，，，，，热一次风通过叶轮装置斜向进入磨碗上部形成旋转的气流，，，，，在气流的卷吸作用下将煤粉带入磨煤机上部的疏散器中，，，，，缺乏格的煤粉被疏散后便直接回道磨碗上重新磨制。。。。。。及格的煤粉通过煤粉均分器进入煤粉管道[1]。。。。。。煤中难以破碎的杂物如铁块、石子煤等不可被气流带走，，，，，它们通过叶轮装置落入磨碗下部的热一次风空气室中，，，，，磨碗下部对称装有四个刮板将杂物刮至石子煤箱中，，，，，由石子煤运送刮板运送至石子煤斗。。。。。。
2.1.2 磨煤机相关参数
广东河源电厂2×600 MW工程超超临界燃煤发电机组HP1003型碗式中速磨煤机额定着力54.9 t/h，，，，，设计煤种最大着力66 t/h，，，，，转速33.01 rpm；；电机功率560 Kw，，，，，电压6 Kv，，，，，电流69.6 A，，，，，转速977 rpm。。。。。。
2.2 密封风机
2.2.1密封风机事情原理
密封风机未来自一次风机出口的冷空气加压，，，，，一样平常要求密封风与一次风差压 大于1250 Pa[2]。。。。。。由于制粉系统为正压系统，，，，，极易造成泄露，，，，，因此密封风的作用一是在磨煤机误差气封处形成一道高压气幕避免一次风粉外漏，，，，，污染情形；；二是将密封风引入磨辊头实验正压保�；�，，，，，避免煤粉进入磨辊总成损坏磨辊轴承[3]；；三是将密封风引入弹簧加载组件，，，，，避免煤粉进入爆发磨损与梗塞[4]。。。。。。 四是避免磨煤机内的热一次风通过给煤机与落煤管间隙倒灌入给煤机，，，，，需提供应煤神秘封风。。。。。。若热一次风携带煤粉进入给煤机，，，，，不但会将皮带隐藏，，，，，造成停车后再次启动时爆发过载跳闸，，，，，增添人工整理事情量，，，，，并且热一次风还会加剧给煤机橡胶皮带老化，，，，，甚至爆发火灾事故，，，，，磨煤机内部热一次风逃逸，，，，，将大大降低制粉系统事情效率。。。。。。
2.2.2密封风机相关参数
广东河源电厂2×600 MW工程超超临界燃煤发电机组密封风机为9-26 No11.2D-7型离心式风机，，，，，叶轮单侧悬挂，，，，，流量42221 m3/h，，，，，转速1450 rpm，，，，，全压6382 Pa；；电机功率132 Kw，，，，，电压380 V，，，，，电流235 A，，，，，转速1470 rpm。。。。。。
2 HP型中速磨煤机轴基气封装置简介

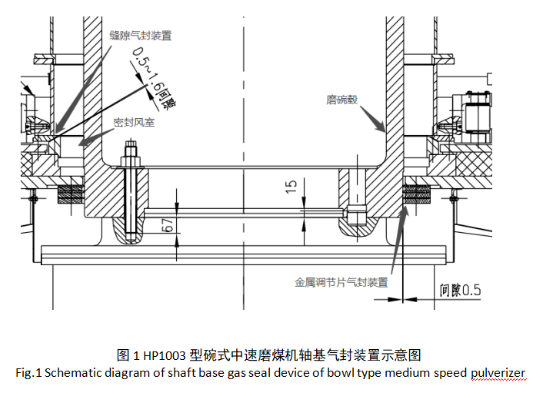

生产的HP1003型碗式中速磨煤机轴基气封装置由误差气封装置、金属调理片气封装置和密封风室组成，，，，，如图1所示，，，，，磨煤机轴基气封装置不但是磨碗榖与侧机体间的密封部件，，，，，并且是避免磨煤机内部密封风和石子煤泄露的密封装置。。。。。。磨煤机事情时热一次风（约300 ℃）从热一次风室通过并携带煤粉颗粒进入炉膛，，，，，设计上为避免热一次风从误差气封装置处外溢，，，，，在此处铺设2路压力高于热一次风风压的密封风并在误差气封装置处形成密封气环将热一次风密封在磨煤机内部避免外溢，，，，，同时一小部分密封风从金属调理片气封装置处外溢到周边情形中[5]。。。。。。
3.1误差气封装置
误差气封装置安排在磨煤机热一次风室下部，，，，，其主要由内气封环、误差气封金属调理片和下裙罩装置等组成，，，，，通过调解误差气封金属调理片的厚度来实现下裙罩装置和内气封环间的误差气封装置的间隙调解，，，，，原厂设计的误差气封装置间隙控制在0.5-1.6 mm。。。。。。
误差气封装置保存如下问题：一方面装备恒久运转历程中，，，，，细小的石子煤等容易被挤压进入误差气封处并在此处一直摩擦，，，，，内气封外貌密封受损，，，，，导致误差气封间隙一直增大[6]。。。。。。另一方面误差气封装置间隙调解历程事情量大，，，，，作业空间狭窄，，，，，调解难度高，，，，，作业职员劳动强度大。。。。。。
误差气封装置的密封效果若是欠好，，，，，会造成热一次风以后处外溢至密封风室内，，，，，以致外部的情形中，，，，，外溢的热一次风一样平常会携带少量的灰尘或石子煤，，，，，当运行条件不良时，，，，，石子煤会自燃，，，，，不但造成周围情形污染，，，，，并且会使磨煤机周边保存极大的火灾隐患[7]。。。。。。同时因轴基气封装置处密封风大宗外泄，，，，，导致密封风母管压力降低，，，，，造成磨煤机其他位置密封风无法包管有用密封风风压，，，，，进而倒运于弹簧加载组件、磨辊总成的稳固运行，，，，，降低磨煤机运行的清静性[8]。。。。。。
3.2金属调理片气封装置
金属调理片气封装置为磨碗毂处间隙密封，，，，，该密封装置接纳3层6 mm高碳纤维成型环密封环和3层20 mm钢板交叠安排，，，，，使用螺栓距离悬挂牢靠[9]。。。。。。使用高碳纤维成型环密封环与主轴中心形成细小的高低型迷宫结构，，，，，密封风在迷宫中受到一级一级的阻力，，，，，不至于快速泄露，，，，，高碳纤维成型环密封环与磨碗毂间隙控制在0.5 mm以内。。。。。。
金属调理片气封装置保存如下问题：一是磨碗榖恒久运行时，，，，，高碳纤维成型环密封环爆发变形后，，，，，轴基气封装置区域就会爆发极高分贝的气流哨声；；二是轴基金属密封片不但装置重大，，，，，调试难度大，，，，，维护事情量多，，，，，并且磨碗榖运行历程中金属密封片易对轴造成磨损，，，，，修复时间长、难度大、本钱高；；三是轴基金属密封片和磨碗榖与侧机体有间隙，，，，，达不到完全密封效果，，，，，时常伴有石子煤或飞灰喷射，，，，，污染情形。。。。。。
随着装备运转，，，，，部分颗粒状石子煤进入高碳纤维成型环密封环与磨碗毂之间，，，，，加速密封环和磨碗毂的外貌磨损，，，，，造成原定0.5 mm间隙一直增大，，，，，从而导致密封风室泄压，，，，，无法包管误差气封装置处密封风压力，，，，，此处密封风压力降低后无法对热一次风室内的石子煤形成有用阻遏，，，，，导致石子煤进入误差气封装置处进一步加剧磨损，，，，，当轴基气封装置各间隙磨损抵达一定水平时，，，，，密封风失去基本密封作用，，，，，大宗的热一次风和密封风混淆风会从金属调理片气封装置处逃逸，，，，，严重时影响进入磨煤机内部的热一次风量，，，，，造成磨煤机着力降低、磨出口温度达不到设定值、煤粉着火难题、磨煤机渣量增大等问题，，，，，进而造成磨煤机轴基气封装置处漏风、漏粉、噪音大、磨轴和装备运行不稳固、频仍停�；チ返任侍馔瓜訹10]。。。。。。
3.3密封风室
密封风室内由热一次风室内的误差气封装置下部和磨煤机外部金属调理片气封装置上部配合组成，，，，，内部通有密封风，，，，，一部分密封风在误差气封装置处形成高压环形空气幕，，，，，避免热一次风和石子煤泄露；；一部分（少量）密封风在金属调理片气封装置处溢出，，，，，这样就可以起到避免热一次风室中热一次风和煤粉向外泄露的作用，，，，，进而极大的改善了磨煤机周围情形和能源铺张[11]。。。。。。
4、新型轴基气封装置简介
近年理由于煤炭市场的转变，，，，，各电厂煤源不稳固、煤质下降、煤中矸石及杂铁含量较多造成磨煤机工况卑劣。。。。。。目今以致相当一段时间内，，，，，电煤市场主要，，，，，燃用劣质煤或掺混燃烧电厂不在少数，，，，，磨煤机现实工况偏离设计工况，，，，，在这种情形下石子煤自燃，，，，，轴基气封装置处喷射火星等问题频仍泛起，，，，，因此有用提升磨煤机轴基气封装置运行的可靠性为目今主要事情[12]。。。。。。

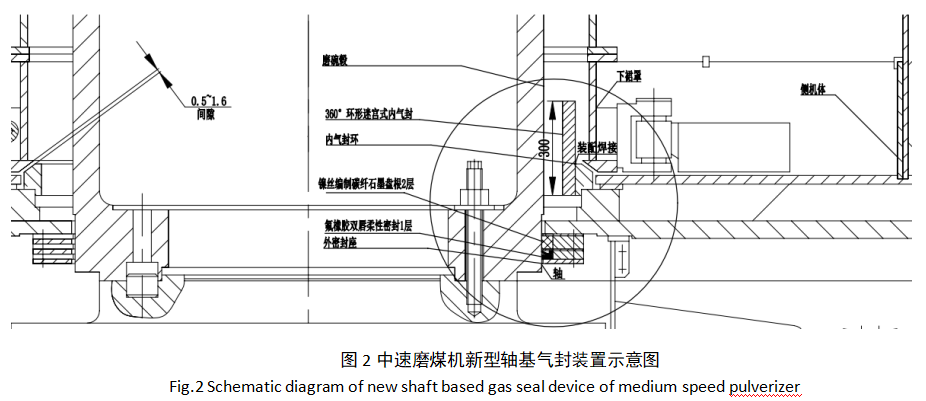

现在上重厂生产的HP型中速磨煤机受其自身设计的局限性，，，，，轴基气封装置处泄露始终是困扰同类型磨煤机的重浩劫题，，，，，因此尽快解决HP型中速磨煤机轴基气封装置泄露，，，，，填补原产品设计中的缺乏，，，，，进一步提升磨煤机轴基气封装置的密封性能显得尤为主要。。。。。。本文先容的中速磨煤机新型轴基气封装置分内、外两部分，，，，，内气封装置结构为金属弧形板焊接与裙罩装置组成迷宫式密封，，，，，外气封装置由镍丝编织碳纤维石墨盘根和氟橡胶双唇柔性密封装置在外密封座上组成接触式密封，，，，，如图2所示。。。。。。使用迷宫式密封装置的结构简朴、使用利便、事情可靠等优点[13]，，，，，将高300 mm的360°弧形板焊接成迷宫密封式内气封焊接在原内气封环内侧，，，，，整体加工坚持同心，，，，，为便于现场焊接接纳线切割均分为4个分体结构[14]，，，，，磨碗榖运行历程中，，，，，内气封装置既不与磨碗榖摩擦，，，，，又能有用的避免石子煤进入气密封室。。。。。。外气封装置接纳耐温性、耐磨性、自润滑性优异且摩擦系数低的1层成型镍丝编织碳纤维石墨盘根和1层成型氟橡胶双唇柔性密封与轴过盈配合[15]，，，，，柔性密封处涂抹高温润滑脂，，，，，增添其润滑性能，，，，，使用6件环形拼接外密封座恒力压紧，，，，，拼接缝使用密封胶涂抹关闭，，，，，不但能包管装备在运行历程中密封风、石子煤等近乎零泄露，，，，，降低装备周边噪音，，，，，提高周边情形清洁度，，，，，并且大幅度的镌汰了密封质料对轴的磨损，，，，，降低轴的维修本钱，，，，，提升装备运行的可靠性。。。。。。
5、新型轴基气封装置应用效果剖析
广东河源电厂于2020年11月#2机组大修时代对2E、2F磨煤机原轴基气封装置举行优化刷新为新型轴基气封装置，，，，，轴基气封装置刷新后，，，，，装备状态获得大大改善，，，，，有用的解决了装备出厂设计中保存的缺陷。。。。。。阻止现在装备运行已1年有余，，，，，使用效果获得有用包管，，，，，详细效果如下：

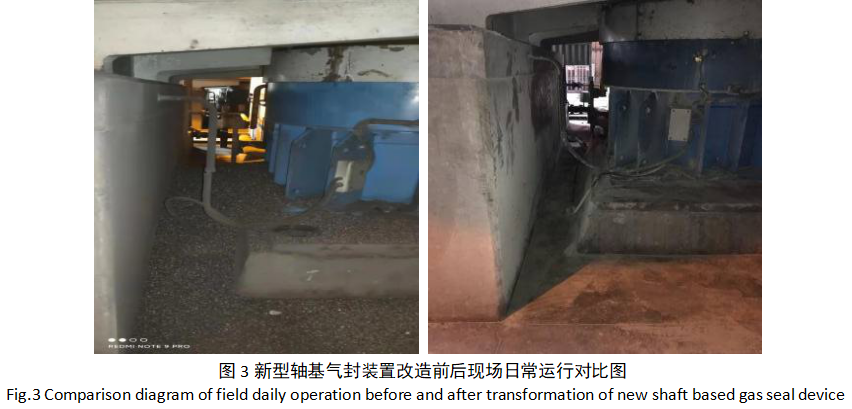

5.1 磨煤机轴基气封装置刷新为迷宫式内气封装置和接触式柔性轴基气封装置后，，，，，轴基气封装置处未泛起过显着漏风、漏粉、喷射火星等征象，，，，，走漏量险些为零，，，，，如图3所示，，，，，不但现场清静文明生产获得显著改善，，，，，同时消除了现场火灾隐患。。。。。。

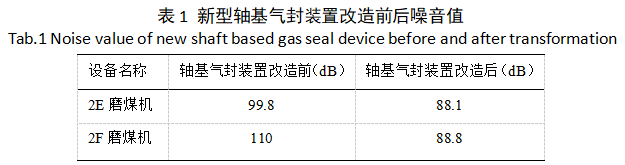

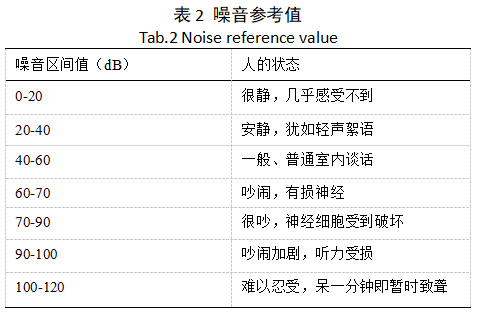

5.2 磨煤机轴基气封装置的金属调理垫片外气封装置刷新为接触式柔性轴基气封装置后，，，，，使用SW-525型噪音测试仪测试2E、2F磨煤机轴基气封装置刷新前后噪音数据，，，，，如表1所示，，，，，音量参考值如表2所示。。。。。。轴基气封装置区域未见显着高分贝的气流哨声，，，，，装备运行噪音显着降低，，，，，切实改善了周边作业职员的作业情形，，，，，确保周边作业职员的职业康健。。。。。。
5.3 磨煤机轴基气封装置刷新后有用降低了密封风逃逸量，，，，，密封风逃逸量凭证额定功率的3 %盘算，，，，，密封风机功率为132 Kw，，，，，天天可节约厂用电量95.04 Kw，，，，，以每度电0.4元盘算，，，，，年有用小时数系数凭证0.8盘算，，，，，每年可节约厂用电用度1.11万元。。。。。。每年每台磨煤机原轴基气封装置替换金属调理垫片备件用度约0.8万元、人工费约0.2万元，，，，，磨煤机临停时代带来的危害损失忽略不计，，，，，2台机组12台磨煤机每年可节约总本钱[1.11×2+12×（0.8+0.2）]万元=14.22万元。。。。。。

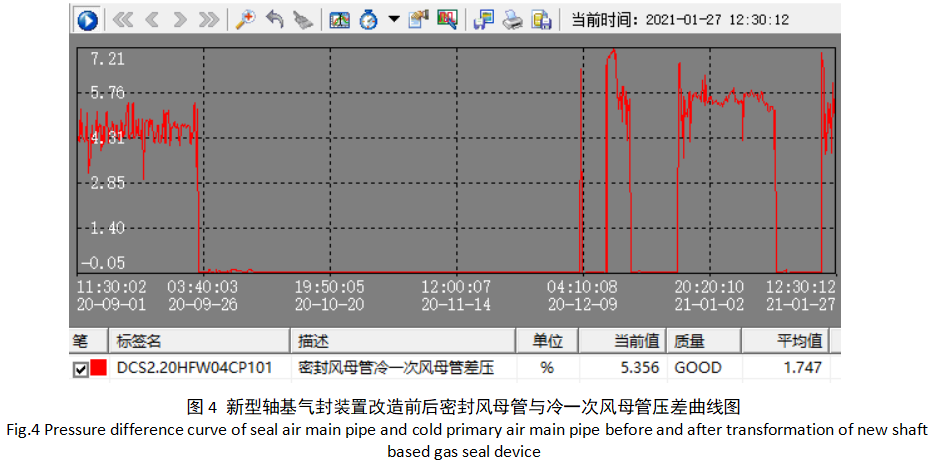

5.4 磨煤机轴基气封装置刷新后，，，，，密封风母管与冷一次风母管压差较之前有显着提升约0.9 Kpa，，，，，如图3所示，，，，，说明原来逃逸的密封风已被有用使用，，，，，包管了磨煤神秘封风和热一次风的压差，，，，，不但使密封风的效率得以显著提升，，，，，对密封风风机的电耗降低起着主要作用，，，，，并且包管了弹簧加载组件、磨辊头密封处密封风风压的恒久稳固，，，，，磨煤机弹簧加载组件和磨辊总成磨练次数显着降低，，，，，弹簧加载组件的铜套和磨辊总成骨架油封使用寿命显着延伸，，，，，大大的降低了磨煤机磨练事情量，，，，，提高了磨煤机运行的可靠性。。。。。。
5.5 2021年12月检查新型轴基气封装置使用状态，，，，，发明迷宫式内气封装置内部无任何石子煤残留，，，，，且无显着的磨损，，，，，接触式柔性外气封装置的镍丝编织碳纤维石墨盘根和氟橡胶双唇柔性密封无显着的磨损、变形，，，，，磨碗毂运行状态稳固，，，，，无显着磨损痕迹，，，，，刷新效果显著。。。。。。
5.6 磨煤机新型轴基气封装置刷新后，，，，，迷宫式内气封装置无需维护，，，，，更不需要作业职员进入热一次风室举行维护，，，，，柔性接触式外气封装置预估3年内无需替换柔性密封组件，，，，，且柔性组件替换方法简朴，，，，，替换难度低，，，，，大大的降低了磨煤机轴基气封装置的维护事情量和劳动强度。。。。。。
5.7 磨煤机新型轴基气封装置刷新后，，，，，磨煤机内部磨损有所下降，，，，，延伸了磨煤机的磨练周期，，，，，降低了维修时的劳动强度，，，，，并且还能显著改善制粉系统的运行工况，，，，，提高机组整体运行的可靠性。。。。。。
6、结论
河源电厂HP型中速磨煤机应用新型轴基气封装置手艺刷新后，，，，，从基础上解决了河源电厂HP型中速磨煤机轴基气封装置处漏风、漏粉、磨轴、噪音大等问题，，，，，同时发明密封风机的密封风逃逸量显着降低，，，，，密封风母管压力显著提升，，，，，节能效果显着，，，，，进一步完善了制粉系统密封风系统的结构和使用性能。。。。。。与海内同类型的中速磨煤机轴基气封装置手艺刷新相比，，，，，该手艺刷新计划结构简朴，，，，，易于实验，，，，，投资少，，，，，密封效果优于古板金属调理垫片密封和碳精浮动环密封，，，，，极大的改善了现场文明生产情形，，，，，对装备自己无需太大改动，，，，，减轻了现场施工的劳动强度，，，，，刷新后磨煤机运行状态稳固，，，，，间接经济效益显著。。。。。。但新型轴基气封装置所用的柔性密封组件预期使用寿命为3年，，，，，柔性密封组件的材质选择仍有很大的前进空间，，，，，从而有用延伸柔性密封组件的使用寿命，，，，，进一步降低新型轴基气封装置的一样平常维护本钱。。。。。。新型轴基气封装置手艺刷新实验后运行至今，，，，，未爆发过显着的质量问题和清静隐患，，，，，有用的改善了中速磨煤机的运行工况，，，，，提高了装备运行的经济性，，，，，手艺刷新抵达预期效果，，，，，同时针对同类型中速磨煤机轴基气封装置保存的相关问题具有较高的借鉴意义和推广应用价值。。。。。。
