一、事情原理及组成
热导式气体剖析仪的应用规模很广，，除通常用来剖析氢气、氨气、二氧化碳、二氧化硫和低浓度可燃性气体含量外，，还可作为色谱剖析仪中的检测器用以剖析其他因素。。。
凭证差别气体具有差别热传导能力的原理，，通过测定混淆气体导热系数来推算其中某些组分的含量。。。这种剖析仪表简朴可靠,适用的气体种类较多,是一种基本的剖析仪表。。。但直接丈量气体的导热系数较量难题，，以是现实上常把气体导热系数的转变转换为电阻的转变，，再用电桥来测定。。。热导式气体剖析仪的热敏元件主要有半导体敏感元件和金属电阻丝两类。。。在铂线圈上烧结珠形金属氧化物作为敏感元件，，再在内电阻、发热量均相等的同样铂线圈上绕结对气体无反应的质料作为赔偿用元件。。。这两种元件作为两臂组成电桥电路，，即是丈量回路。。。半导体金属氧化物敏感元件吸附被测气体时，，电导率和热导率即爆发转变，，元件的散热状态也随之转变。。。元件温度转变使铂线圈的电阻转变，，电桥遂有一不平衡电压输出，，据此可检测气体的浓度。。。
二、组成与功效
（一）TCD传感器：把混淆气体热导率的转变转化成电阻的转变量；；；； ；
（二）主板：转换TCD传感器的信号，，贮存和处置惩罚剖析仪州参数；；；； ；
（三）显示屏：显示被测气体的浓度和剖析仪的州参数。。。
三、调校原理
1：接通电源一段时间后,丈量值会显示LCD中。。。剖析仪状态会显示在丈量值之上。。。在最先的10分钟内CALOMAT 6F是处于预热阶段的。。。信息 CTRL（功效检测）会在这段时间内显示。。。许多功效（例如零点和满量程值的标定）在这段时间是无效的。。。若是激活这些功效，，显示屏就会显示信息“剖析仪不在丈量状态”。。。在预热阶段竣事之后，，剖析仪就准备好运行了，，再期待约莫2小时，，剖析仪将获得最佳的丈量精度；；；； ；
2：将零气通入剖析仪中（0.5 ～ 1.5 L/min）使用功效70来设定所需的输出电流规模（0/2/4 ～ 20 mA）；；；； ；
3：零点设定 关于2R通道型剖析仪，，使用功效22对两种组分的零点举行辨别的设定（通常所有量程的零点都设为0(vpm ppm,%, ...) 。。。
4：零点调解 零点可以使用功效20 来调理；；；； ；
5：抑制零点 关于具有抑制零点的剖析仪，，遵从标签上所标的起始量程值(ppm；；；； ； % v/v 等)。。。这个起始量程值顺应于所有的量程；；；； ；
6：调理迅速度 将标定气通入到剖析气室中（0.5 ～ 1.5 L/min）。。。使用功效22来检查迅速度的设定点；；；； ；
7：显示的设定点必需要和标定气值相一致，，不然使用功效22来调理。。。当执行全规范时，，选择一个主量程；；；； ；
8：单独/全标定 使用功效23 或52 来设定一个全标定或者单独标定。。。单独标定就是每个量程都使用它们自己的标定气举行标定。。。关于一个全标定，，则只标定主量程 （使用功效22 来选择主量程），，其它量程是凭证切换率来决议的。。。然后选择功效21并举行标定调理。。。若是设定的是全标定，，则之后所有的量程都会自动标定；；；； ；
9：标定迅速度 使用功效21 可对迅速度以类似于标定零点的要领举行标定。。。
四、一样平常维护
（一）巡回检查
1：天天每班至少举行两次巡回检查；；；； ；
2：检查预处置惩罚系统是否运行正常；；；； ；
3：检查热导率剖析仪运行状态是否正常；；；； ；
4：巡回检查中发明不可解决的故障要实时扫除或报告，，�；；；； ；谙咂饰鲆乔寰苍诵惺币幽山羝韧１淼炔椒�，，并通知工艺职员；；；； ；
5：做好巡回检查纪录。。。
（二）按期维护
1：取样装置每六个月检查一次，，主要检查气密性；；；； ；
2：预处置惩罚系统每三个月检查一次，，主要检查预处置惩罚系统各部件性能情形；；；； ；
3：在线剖析仪功效参数需每年检查校验一次。。。
（三）按期校验
1：校验周期
在正常情形下，，每月校验一次，，确保在线剖析仪的精度。。。
2：标准气
（1）零气：99.995%高纯氮；；；； ；
（2）规模气：标准气组分浓度要求在在线剖析仪量程的85%—95%之间。。。
五、校验
（一）接通电源一段时间后,丈量值会显示LCD中。。。剖析仪状态会显示在丈量值之上。。。在最先的10分钟内CALOMAT 6F是处于预热阶段的。。。信息 CTRL（功效检测）会在这段时间内显示。。。许多功效（例如零点和满量程值的标定）在这段时间是无效的。。。若是激活这些功效，，显示屏就会显示信息“剖析仪不在丈量状态”。。。在预热阶段竣事之后，，剖析仪就准备好运行了，，再期待约莫2小时，，剖析仪将获得最佳的丈量精度；；；； ；
（二）将零气通入剖析仪中（0.5 ～ 1.5 L/min）使用功效70来设定所需的输出电流规模（0/2/4 ～ 20 mA）；；；； ；
（三）零点设定 关于2R通道型剖析仪，，使用功效22对两种组分的零点举行辨别的设定（通常所有量程的零点都设为0(vpm ppm,%, ...) ；；；； ；
（四）零点调解 零点可以使用功效20 来调理；；；； ；
（五）抑制零点 关于具有抑制零点的剖析仪，，遵从标签上所标的起始量程值(ppm；；；； ； % v/v 等)。。。这个起始量程值顺应于所有的量程；；；； ；
（六）调理迅速度 将标定气通入到剖析气室中（0.5 ～ 1.5 L/min）。。。使用功效22来检查迅速度的设定点；；；； ；
（七）显示的设定点必需要和标定气值相一致，，不然使用功效22来调理。。。当执行全规范时，，选择一个主量程；；；； ；
（八）单独/全标定 使用功效23 或52 来设定一个全标定或者单独标定。。。单独标定就是每个量程都使用它们自己的标定气举行标定。。。关于一个全标定，，则只标定主量程 （使用功效22 来选择主量程），，其它量程是凭证切换率来决议的。。。然后选择功效21并举行标定调理。。。若是设定的是全标定，，则之后所有的量程都会自动标定；；；； ；
（九）标定迅速度 使用功效21 可对迅速度以类似于标定零点的要领举行标定。。。
六、维护与故障

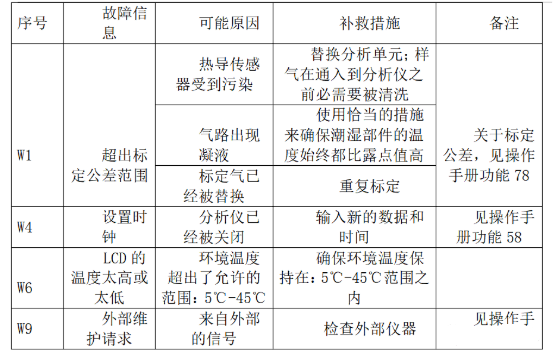

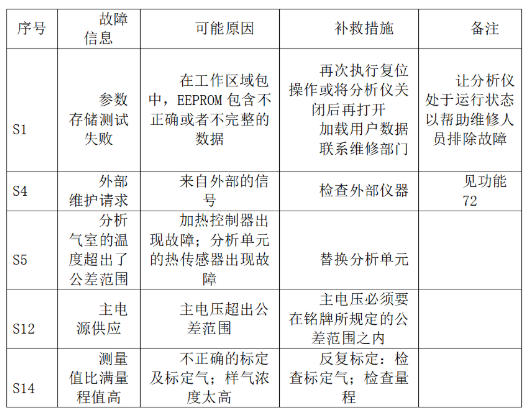

（一）故障征象及处置惩罚（见下表）：
七、磨练
（一）磨练周期
在线剖析仪每一年举行一次磨练，，通常与工厂年度大修同步举行。。。
（二）预处置惩罚系统的磨练
1：洗濯预处置惩罚系统各部件及替换毗连软管；；；； ；
2：替换过滤器中的过滤芯及过滤网，，然后检查其气密性；；；； ；
3：检查洗濯流量计；；；； ；
4：正压�；；；； ；ち髁考蒲沽Ρ砑�；；；； ；
5：排电扇除尘，，对轴承洗濯和加油。。。
（三）在线剖析仪的磨练
1：剖析仪的洗濯
（1）外貌 剖析仪前面面板和控制面板使用湿布或含有洗濯剂的水洗濯；；；； ；
（2）内部 内部可以使用压缩空气枪吹扫。。。
2：母板的替换和装置
（1）翻开左边机架挡板；；；； ；
（2）将接口电缆的带状电缆插头与端子A和B断开；；；； ；
（3）移走金属薄盖；；；； ；
（4）移走所有延伸到母板的电缆；；；； ；
（5）移走金属盒以让母板位于剖析仪之外；；；； ；
（6）将接口电缆（带状电缆）与母板断开；；；； ；
（7）为了移走母板，，首先移走插头之间的三个螺丝（M3）和一个位于母板终端扑面的锁定螺丝(M4)；；；； ；
（8）装置母板则以相反的顺序举行。。。
3：替换包管丝
（1）在替换包管丝之前，，断开剖析仪与电源的毗连；；；； ；
（2）抽出位于主过滤器中装有包管丝的谁人盒子替换包管丝。。。包管丝应切合以下规格：200---240V 0.63 T/250
八、投运
（一）投用前的准备
1：检查取样装置、预处置惩罚辖档同接准确，，气密性优异；；；； ；
2：在线剖析仪各部件毗连准确，，紧固件和接插件无松动。。。
（二）投用办法
1：开启剖析柜内排电扇自动控制系统；；；； ；
2：开启正压�；；；； ；は低�，，压力流量指示正常；；；； ；
3：开启在线剖析仪电源，，主板指示灯亮，，在线剖析仪预热；；；； ；
4：预热2小时后，，向在线剖析仪通入零气和标准气；；；； ；
5：重复通入零气和标准气调校，，直至切合手艺要求。。。
九、停用办法
短期停用和恒久停用时，，先关闭在线剖析仪电源然后切断样气。。。
十、验收
（一）检查各项目的完成情形；；；； ；
（三）检查磨练后的取样装置、预处置惩罚系统、在线剖析仪运行情形是否切合手艺要求；；；； ；
（三）验收磨练后的手艺资料是否齐全。。。
十一、清静注重事项
（一）一样平常维护必需由两人以上巡检和操作。。。
（二）维护在线剖析仪应与工艺职员取得联系。。。
（三）校准零点和量程后钢瓶阀门应关闭。。。
（四）避免水、粉尘、侵蚀性物质经入剖析器，，一旦发明实时接纳步伐。。。
（五）严禁带电插拔电路接插件。。。
（六）在线剖析仪及预处置惩罚部件无条件修复时，，应送厂家磨练。。。
（七）经磨练后已调解好的各参数不得随意修改，，除非在线剖析仪泛起异常，，经确认后方可改动。。。
（八）在线剖析仪投用原则上必需先通气后通电。。。停用时先断电后气绝。。。
（九）不可向剖析仪中通入破损性气体，，尤其是那些令湿润部件的材质无法对抗其破损的气体。。。
