指针万用表是一种普遍使用的电子丈量仪表，，，它由一只迅速很高的直流电流表（微安表）作表头，，，再加上挡位开关和相关电路组成。。指针万用表可以丈量电压、电流、电阻，，，还可以丈量电子元器件的优劣。。指针万用表种类许多，，，使用要领大同小异。。
1、面板先容

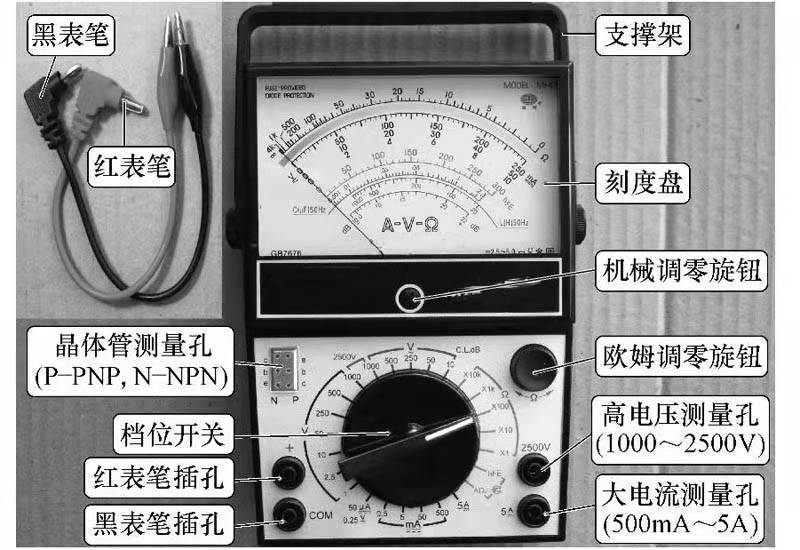

万用表的面板如图所示。。从面板上可以看出，，，指针万用外貌板主要由刻度盘、档位开关、旋钮和插孔组成。。
万用表的面板

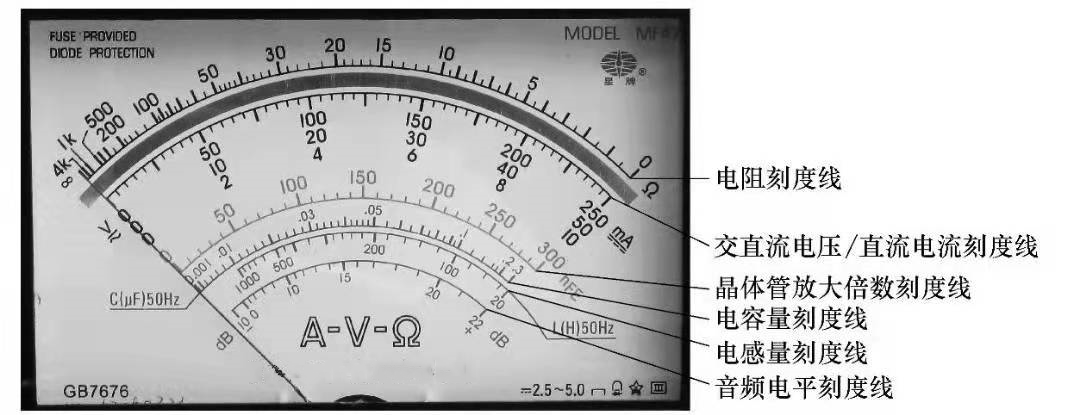

1.刻度盘
刻度盘用来指示被丈量值的巨细，，，它由1根指针和6条刻度线组成。�？？潭扰倘缤妓�。。
刻度盘
第1条标有“Ω”字样的为电阻刻度线。。在丈量电阻阻值时审查该刻度线。。这条刻度线最右端刻度体现的阻值最小，，，为0，，，最左端刻度体现阻值最大，，，为∞（无限大）。。在未丈量时指针指在左端无限处。。
第2条标有“V”（左方）和“mA”（右方）字样的为交直流电压/直流电流刻度线。。在丈量交、直流电压和直流电流时都审查这条刻度线。。该刻度线最左端刻度体现最小值，，，最右端刻度体现最大值，，，在该刻度线下方标有三组数，，，它们的最大值划分是250、50和10。。中选择差别档位时，，，要将刻度线的最大刻度看作该档位最大宗程数值（其他刻度也要响应转变）。。如档位开关置于“50V”档丈量时，，，若指针指在第2刻度线最大刻度处，，，体现此时丈量的电压值为50V（而不是10V或250V）。。
第3条标有“hFE”字样的为晶体管放大倍数刻度线。。在丈量晶体管放大倍数时审查这条刻度线。。
第4条标有“C（μF）”字样的为电容量刻度线。。在丈量电容容量时审查这条刻度线。。
第5条标有“L（H）”字样的为电感量刻度线。。在丈量电感的电感量时审查该刻度线。。
第6条标有“dB”字样的为音频电平刻度线。。在丈量音频信号电平时审查这条刻度线。。
2.档位开关

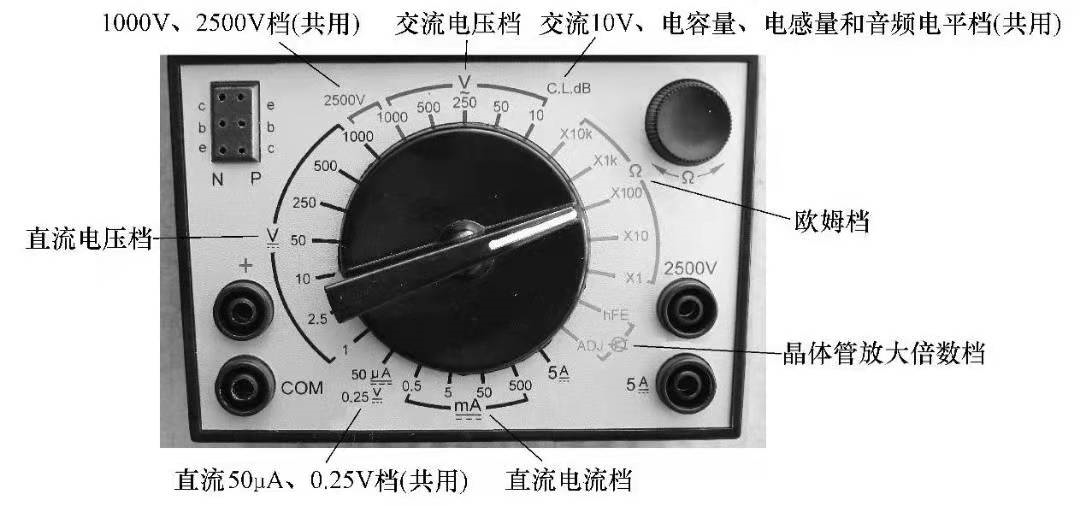

档位开关的功效是选择差别的丈量档位。。档位开关如图所示。。
档位开关
3.旋钮
万用外貌板上有两个旋钮：机械校零旋钮和欧姆调零旋钮，，，如图3-1所示。。
机械调零旋钮的功效是在丈量前将指针调到电压/电流刻度线的“0”刻度处。。欧姆调零旋钮的功效是在使用电阻档丈量时，，，将指针调到欧姆刻度线的“0”刻度处。。
4.插孔
万用外貌板上有4个自力插孔和一个6孔组合插孔，，，如图所示。。
标有“+”字样的为红表笔插孔；；标有“COM（或-）”字样的为黑表笔插孔；；标有“5A”字样的为大电流插孔，，，当丈量500mA～5A规模内的电流时，，，红表笔应插入该插孔；；标有“2500V”字样的为高电压插孔，，，当丈量1000～2500V规模内的电压时，，，红表笔应插入此插孔。。6孔组合插孔为晶体管丈量插孔，，，标有“N”字样的3个孔为NPN晶体管的丈量插孔，，，标有“P”字样的3个孔为PNP晶体管的丈量插孔。。
