ABB低压变频器常见故障处置惩罚知识汇总
ABB低压变频器常见故障处置惩罚知识汇总
一、低压变频器泛起故障的缘故原由
1.硬件故障：
（1）变频器内部故障[故障代码为101~109（传动内部故障）以及201~209（系统故障）]
（2）电机、电缆、断路器等故障
2.控制回路接线问题
3.变频器参数设置问题
二、常见故障一 变频器控制面板显示内容为代码或者英文
处置惩罚要领：
1.显示内容为英文：将参数9901（语言）改为中文
2.面板显示内容为代码：将基本型控制面板换为助手型控制面板

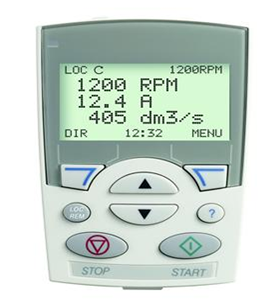

第一张图为基本型控制面板，，，，，，第二张图为助手型控制面板
3.怎样在线替换控制面板
将参数3002（控制盘丧失故障）设定为2（恒速7）或者3（最后转速），，，，，，即可在线替换控制面板
三、常见故障二 远程无法启动电机
1.审查变频器是否有输出电压，，，，，，输出电压是否正常，，，，，，给定频率是否正常，，，，，，是否在远程模式以及操作箱上的转换开关是否在远程

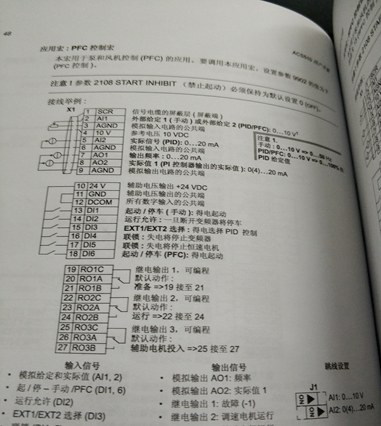

2.审查控制回路接线以及参数9902是否为1（ABB标准宏），，，，，，审查起动信号是否传到
3.审查参数1001（外部1下令）为2（DI1控制起停，，，，，，得电起，，，，，，失电停），，，，，，审查参数1102（外部1/2选择）为0（外部1）
四、常见故障三 远程无法给定频率
1.检查给定频率4~20mA信号是否到位（断线、通道过失、PLC上位机和下位机变量设定纷歧致）
2.检查两根信号线的正负极是否接反
3.检查参数1102（选择外部1/2）为0（外部1），，，，，，参数1103（外部1给定源选择）凭证现实给定频率信号线接线端决议，，，，，，选择1（来自AI1）或者2（来自AI2）
4.检查AI1/AI2的电压/电流信号选择键是否跟现实对应
5.检查参数1107（AI2最小值）为0，，，，，，1108（AI2最大值）为额定频率，，，，，，2007（最小频率）为10%的额定频率、2008（最大频率）为额定频率
五、常见故障四 频率给定或者反响值禁绝
1.检查参数1304（AI2低限）为20%,1305（AI2高限）为100%
2.检查参数1502（AO1低限）为20%、1503（AO1高限）为100%、1504（AO1最小值）、1505（AO1最大值）
六、常见故障五 变频器无法起动
1.审查变频器是否报故障
2.检查参数1601（运行允许）为0（未选择），，，，，，为1时即选定DI1端子为运行允许控制端子，，，，，，DI1得电才允许起动变频器，，，，，，2对应DI2，，，，，，以此类推
七、常见故障六 起动电机后，，，，，，外部故障继电器误行动
1、检查是否有滋扰电压（仅对故障继电器为直流24V继电器而言）2、检查参数1401（继电器1选择）为1（准备），，，，，，1402（继电器2选择）为2（运行），，，，，，1403（继电器3选择）为3（故障反，，，，，，装备正常时吸合，，，，，，故障时分断）或者4（故障，，，，，，装备故障时吸合）

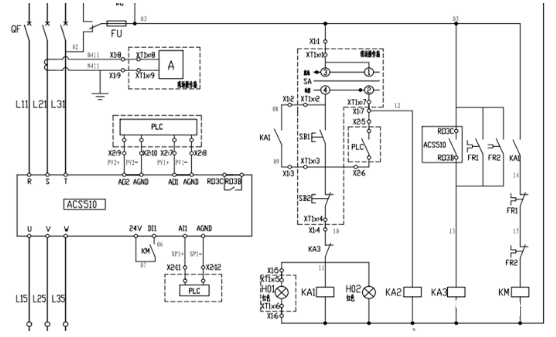

首先检查KA3串入启动回路里的点是否为图纸设计的常闭点，，，，，，以及启动外部故障继电器KA3的点是否为图纸设计的� ？？？�。。。。。。
变频器故障时，，，，，，内部故障继电器RC3线圈应该吸合，，，，，，内部故障继电器RC3输出的� ？？？惚涑１盏�，，，，，，导致外部故障继电器KA3得电，，，，，，其在起动回路里串的常闭点变为� ？？？�，，，，，，KA1失电进而导致KM失电，，，，，，变频器阻止，，，，，，故上图的参数1403应设定为4（故障）
八、常见故障七 过流故障
1.电机过载：检查变频器功率是否和电机相匹配，，，，，，检查电机本体温度以及故障时工况等
2.连系工艺，，，，，，检查2202（加速时间1）以及2205（加速时间2）是否合适，，，，，，一样平常为10S
3.检查电机本体绝缘，，，，，，电缆绝缘
九、常见故障八 直流欠压故障
变频器的直流欠压故障也就是平时我们所说的缺相故障，，，，，，动力电源欠压或者缺相、断路器或者熔断器故障等都会导致变频器报该故障。。。。。。平时给变频器断电时，，，，，，变频器也会报该故障。。。。。。外部故障继电器的行动也会导致变频器显示直流欠压故障。。。。。。
十、常见故障九 电机堵转故障
1.电机功率缺乏
2.电机轴承卡死或者电机拖动的装备梗塞

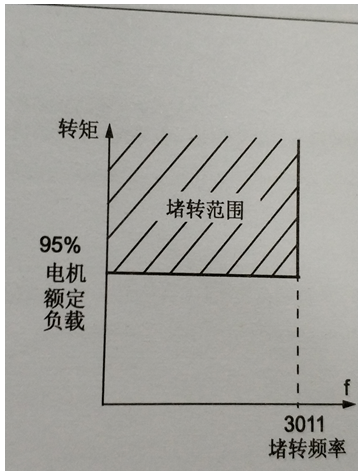

3.检查参数3011（堵转频率）是否设定合适，，，，，，一样平常设定为20HZ。。。。。。
