球阀阀杆拉伤月牙槽损坏磨练案例
球阀阀杆拉伤月牙槽损坏磨练案例
一、阀门情形说明：
阀门品牌：问鼎国际；；；；
阀门密封形式：浮动球硬密封；；；；
执行机构品牌：WZM系列执行机构
故障问题：阀杆拉伤严重，，，，，球芯传动用U型槽（也称月牙槽）损坏严重，，，，，阀杆的传动扁键与U型槽间隙过大，，，，，阀体内导向磨损严重。。。。

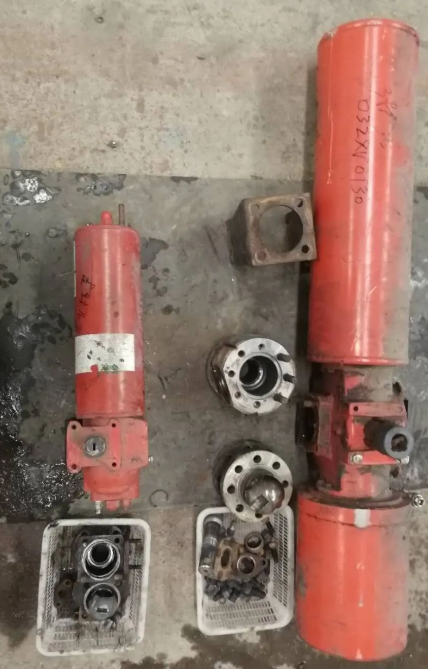

二、阀门解体后掠影：
三、损坏情形说明：

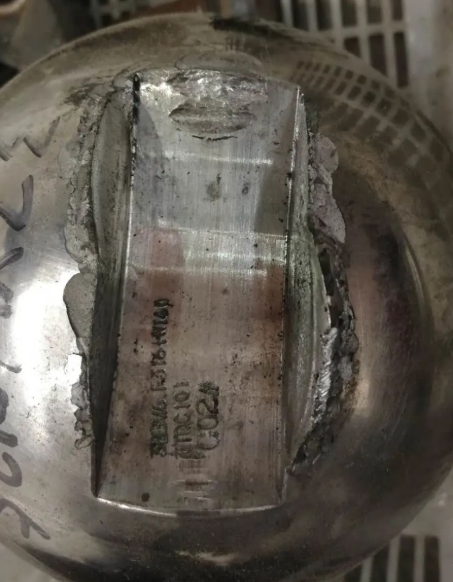

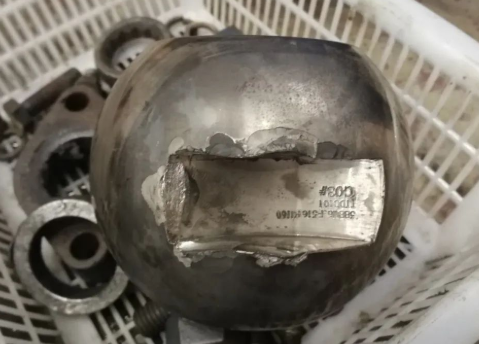

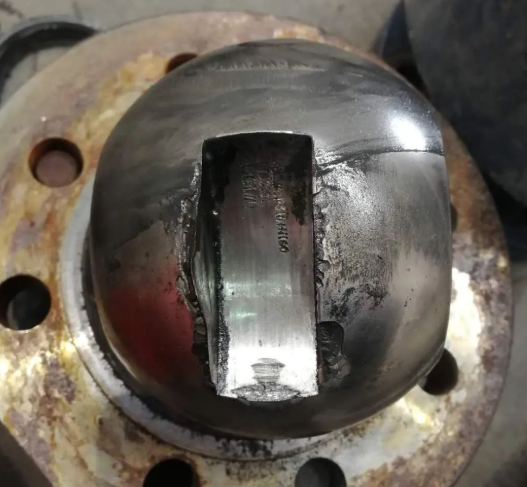

3．1球芯损坏情形：7台球阀的球芯U型槽挤伤严重，，，，，造成阀杆扁与球芯U型槽间隙过大，，，，，会造成阀门卡涩或开关不到位。。。。

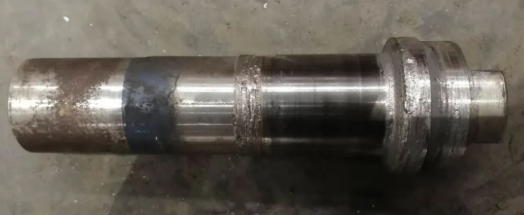

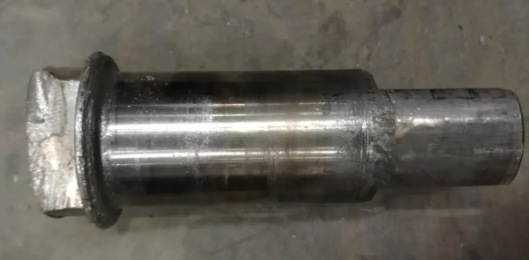

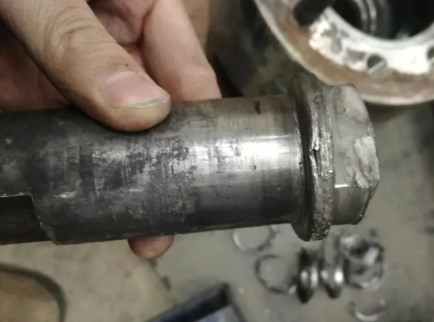

3.2阀杆损伤情形：7台阀门阀杆均拉伤，，，，，阀杆传动扁扭曲，，，，，阀杆填料密封处拉伤严重，，，，，阀杆防吹出限位台阶磨损严重，，，，，阀杆过短。。。。

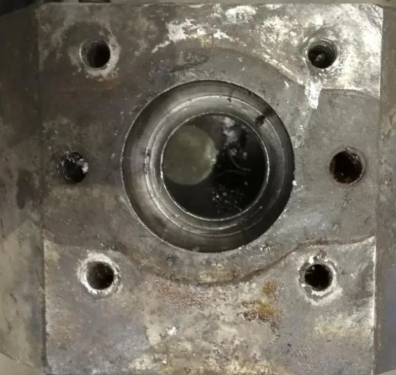

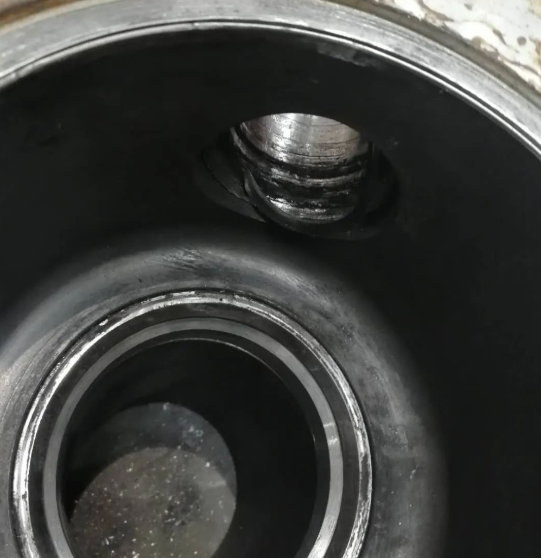

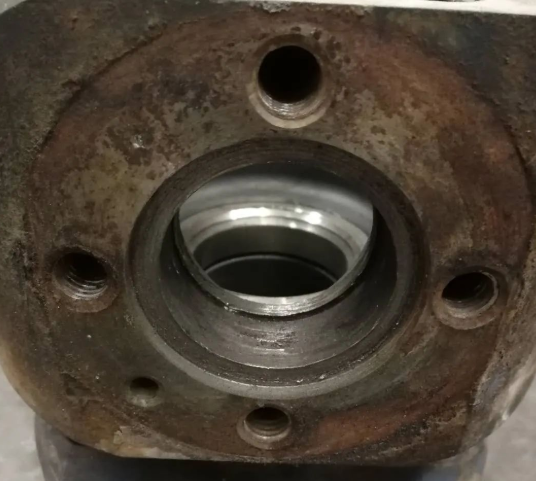

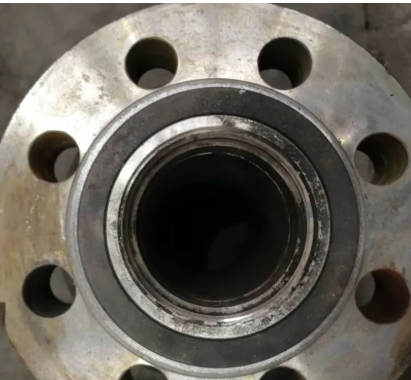

3.3阀体损伤情形：阀体防吹出限位台阶磨损严重，，，，，填料函拉伤严重，，，，，止推耐磨垫片磨损严重

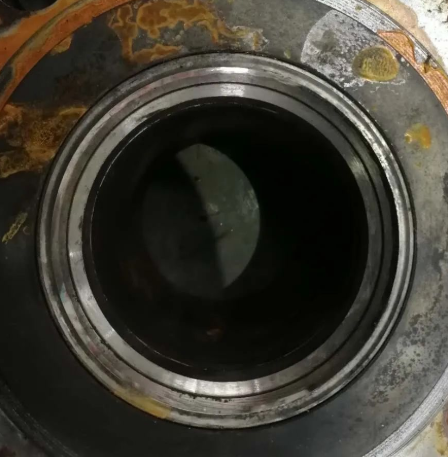

3.4阀座损伤情形：阀座拉伤
四、维修刷新计划:

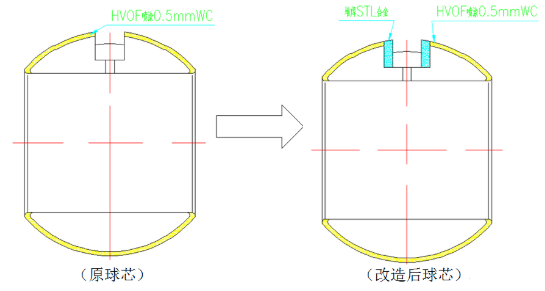

4.1球芯刷新维修计划:
原球芯为316+融敷Ni60，，，，，现刷新为球芯月牙槽处重新铣削加工，，，，，堆焊STL合金，，，，，增增强度，，，，，球面用数控球面车加工，，，，，重新喷涂WC硬度HRC60～65。。。。
球芯加工后包管月牙槽对边的位置度及粗糙度，，，，，包管阀杆传动扁和月牙槽间隙在0.04mm之内，，，，，圆度包管在0.03mm之内。。。。
4.2阀杆刷新维修计划:

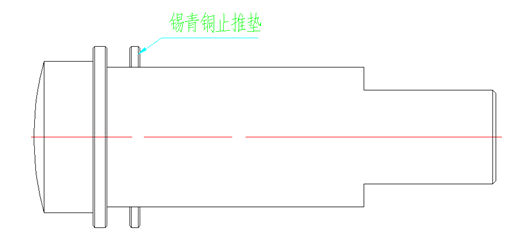

阀杆原材质为17-4PH，，，，，原阀杆传动扁挤压变形严重，，，，，新阀杆在传动扁两侧堆焊1.5mm厚的司太立合金，，，，，增添硬度及强度，，，，，另外阀杆止推垫片，，，，，接纳锡青铜，，，，，增添耐磨性，，，，，�；；；；し濉！！！Ｆ局し抛茏芭涑叽�，，，，，合理增添阀杆长度，，，，，阀杆加工后包管传动扁的位置度及粗糙度，，，，，包管阀杆传动扁和月牙槽间隙在0.04mm之内。。。。
4.3阀体刷新维修计划:

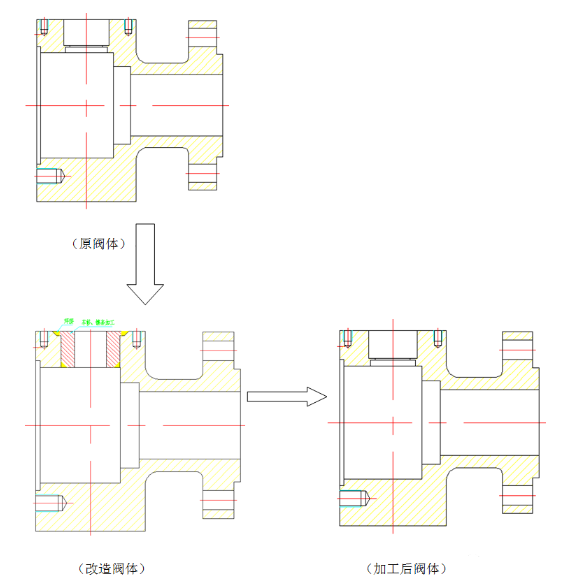

阀体填料函拉伤、防吹出限位台阶磨损严重，，，，，重新设计镗孔，，，，，镶嵌合金套加工至尺寸，，，，，焊后热处置惩罚。。。。
4.4阀座刷新维修计划:
阀座原材质为316+融敷Ni55，，，，，硬度HRC45～50，，，，，现重新设计加工改为316+喷涂WC，，，，，硬度为HRC60～65，，，，，耐侵蚀、耐磨性大大提高。。。。
