科里奥利质量流量计典范结构和事情原理CMF基本结构
科里奥利质量流量计一样平常由流量传感器和流量变送器组成。。。。。
1、流量传感器
流量传感器是一种基于科里奥利力效应的相位敏感型谐振式传感器。。。。。该传感器由振动管、信号检测器、震荡驱动器、支持结构和壳体所组成。。。。。

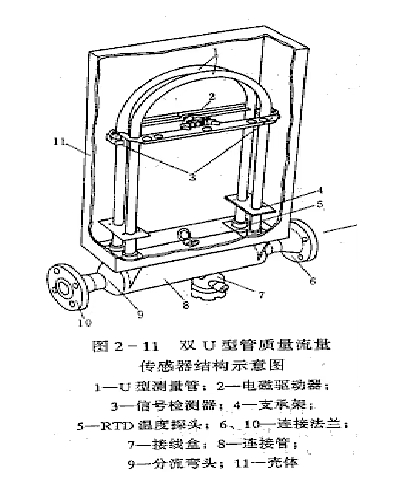

双U型管质量流量传感器结构示意图

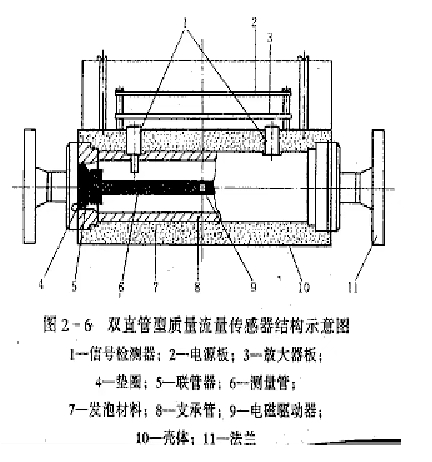

双直型管质量流量传感器剖面图

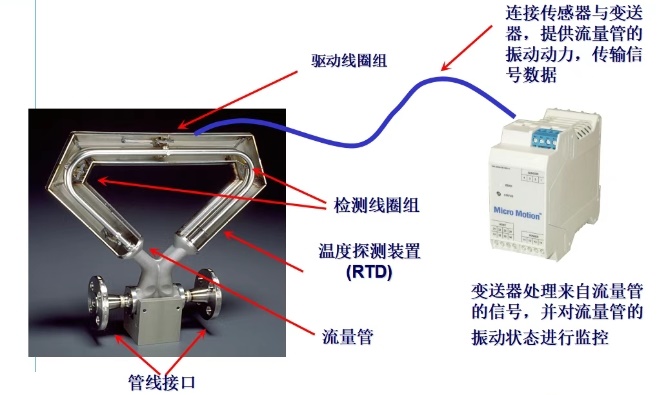

质量流量计结构图

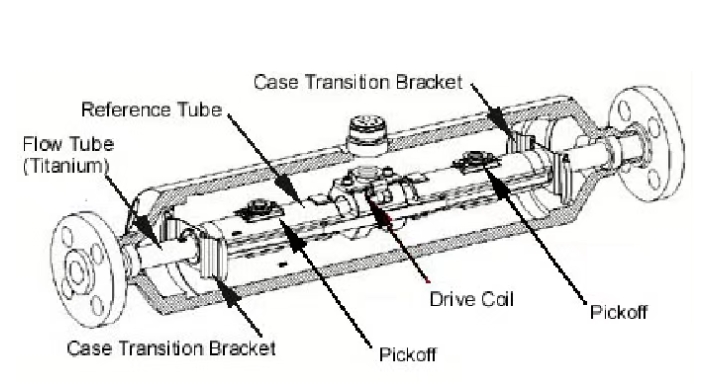

直管流量计传感元件的剖面图
2、质量流量计流量变送器
是以微处置惩罚为焦点的电子系统。。。。。它用来向传感器提供驱动力，，，，并将传感器的信号转化为质量流量信号及其他一些有意义的参数信号，，，，同时具有凭证温度参数对证量流量和密度丈量举行赔偿、修正的功效。。。。。流量变送器一样平常输出标准电流信号或频率信号，，，，并可按一定的通讯协议，，，，实现与上位机和DCS系统的交联与远传通讯。。。。。变送器上的显示面板可以组态显示所要求的州参数。。。。。
有的流量变送器，，，，没有显示面板和操作键盘，，，，只有模拟量或频率量输出。。。。。在现实应用中需要另外配备二次仪表和手操器实现参数显示、流量累积和操作组态。。。。。
3、流量传感器的丈量管结构形式
科里奥利质量流量传感器的丈量管有州差别的结构形式：
（1）凭证丈量管的数目可将其分为单管型、双管型和一连管型三种结构。。。。。
（2）凭证丈量管的形状可分为直管型和弯管型两大类。。。。。
现在，，，，科里奥利质量流量传感器的检测振动管管形已生长到二十多种。。。。。无论振动管形状怎样，，，，基来源理是一致的，，，，都是凭证Coriolis效应原理丈量流量质量的。。。。。有的形状较量合理，，，，有的只是为了同别的公司区别，，，，不侵占别人的专利设计的，，，，纷歧定有什么优点。。。。。

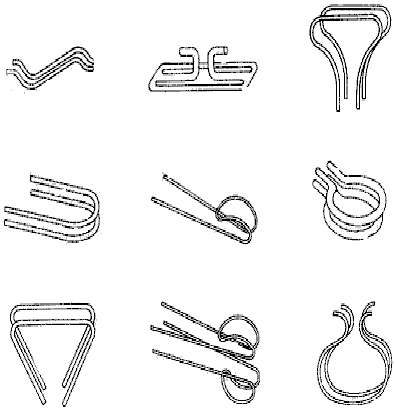

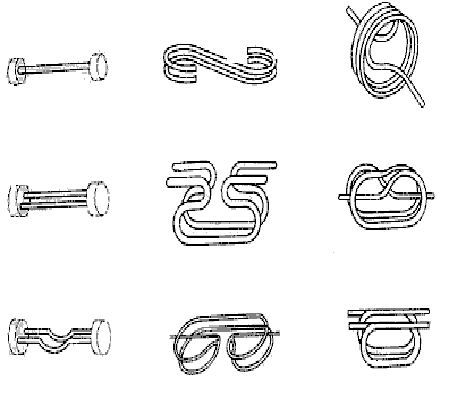

典范的质量流量计丈量管管型
