靶式流量计的事情原理知识先容
靶式流量计的事情原理知识先容

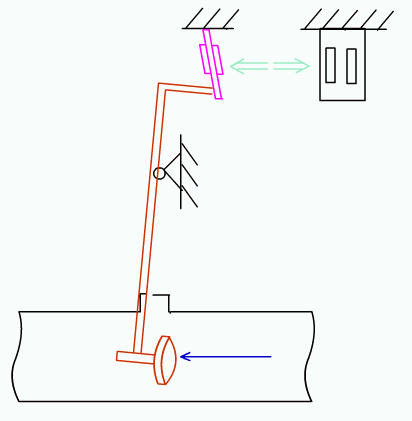

靶式流量计是一种对液体、蒸汽、气体极其敏感且有极高准确度的流 量 测 量 装置。。 。。。流体流动时，，，，悬浮在流体中的靶，，，，受到流体的作用力，，，，该力经杠杆传给惠斯通电桥上的压敏电阻应变片，，，，经应变片电桥转换成与流速的平方成正比关系的电压信号。。 。。。该电压信号再经电子电路转换成用户的输出信号。。 。。。在划定的规模之内，，，，输出信号不受流体的温度和静态压力的转变而转变。。 。。。即当介质在丈量管中流动时，，，，因其自身的动能与靶板爆发压差而爆发对靶板的作用力，，，，使靶板爆发微量的位移，，，，其作用力的巨细与介质流速的平方成正比。。 。。。
一、靶式流量计的特点
精巧的轴承、联络件、以及靶式流量计科学、合理的结构设计，，，，使之具有精度高、操作轻盈、维护利便等特点。。 。。。WFV 型靶式流量计能适用于许多其它类型流量计所不可适用的工况条件，，，，并举行准确的丈量。。 。。。
新型靶式流量计的特点
a. 结构结实，，，，无可动部件。。 。。。靶式流量计其丈量电桥与介质是完全隔离的，，，，所有接纳焊接结构，，，，因此不但可以避免温度攻击，，，，具有耐高压等性能，，，，也可以检测多种侵蚀性的介质。。 。。。
b. 抗震性能好。。 。。。靶式流量计在丈量介质时，，，，不会由于某些介质爆发的气旋征象而影响丈量精度，，，，从其原理和结构可以看出，，，，管道震惊对靶式流量计的检测不会有实质的影响。。 。。。事实证实，，，，纵然是在丈量小流量时对外界震惊的滋扰也不敏感。。 。。。
c. 压力损失较小，，，，只有古板孔板的六分之一，，，，小于涡街，，，，节能效果显着。。 。。。
d. 适用规模普遍。。 。。。靶式流量计可以检测种种气，，，，液，，，，蒸汽，，，，也可检测脉动流和高粘度液体。。 。。。其检测指标包括：最小流速可到 0.08m/s ；；；；最小雷诺数 Re>300（接纳 Model 2000智能变送器） ；；；；量程比 15:1 ；；；；最大可适用压力 70MPa 等。。 。。。
e. 装置利便，，，，维护轻盈。。 。。�？？？？？上殖【傩猩瓒�，，，，也可通过靶式流量计古板的挂重法举行校正，，，，还可以通过替换靶盘来改变流量计的丈量规模。。 。。。
f. 使用寿命长。。 。。。4～5 年内免维护。。 。。。
二、靶式流量计的操作及校准
靶式流量计的校准分为三个办法。。 。。。传感器的检查，，，，变送器的校准和用砝码举行挂重法校准。。 。。。若是流量计已经装置在管路中，，，，校准变送器时必需在管路内没有流量的情形下举行。。 。。。在通过校准变送器之后流量计的检测仍有问题时，，，，可以在条件允许的情形下将流量计取出以便用砝码举行挂重法校准。。 。。。
校准要领
靶式流量计的校准要领主要分为静态零点校准和动态满度校准两种。。 。。。
1. 静态零点校准：在无流量状态下，，，，调解流量计的输出信号为零。。 。。。这一办法是校准的基础，，，，确保流量计在无流量时能够准确显示零值。。 。。。
2. 动态满度校准：在最大流量状态下，，，，调解流量计的输出信号为设定值。。 。。。这一办法是校准的要害，，，，确保流量计在最大流量时能够准确显示设定值。。 。。。
别的，，，，凭证现实需要，，，，还可以举行线性校准，，，，即在差别流量状态下，，，，检查流量计的输出信号是否切合线性关系，，，，如不切合，，，，需要举行调解。。 。。。
校准前的准备
1.确认手艺参数
查阅厂家手册，，，，明确流量计的丈量规模（如最小/最大流量）、介质类型（液体、气体等）、输出信号（4-20mA、脉冲等）以及精度品级。。 。。。
检查事情情形（温度、压力、湿度）是否切合要求。。 。。。
2.装备与工具
标准装置：高精度流量标准（如称重式、容积式或标准表法装置），，，，精度应优于靶式流量计3倍以上。。 。。。
信号丈量装备：万用表、频率计数器等，，，，用于读取输出信号。。 。。。
辅助工具：压力表、温度计（若需温压赔偿）。。 。。。
3.装置检查
确保流量计装置切合要求（如直管段长度、靶片与管道同心度）。。 。。。
检查管道是否充满介质，，，，阻止气泡或杂质影响。。 。。。
校准办法
1.零点校准（无流量状态）
关闭管道阀门，，，，确保介质无流动。。 。。。
纪录输出信号（如4mA对应0流量），，，，若保存误差，，，，通过变送器上的“Zero Trim”功效调解至理论值。。 。。。
2.量程校准（带流量状态）
选择校准点：至少笼罩5个点（如20%、40%、60%、80%、100%量程）。。 。。。
标准流量比对：
（1）调理流量至第一个校准点（如20%量程）。。 。。。
（2）待流量稳固后，，，，同时纪录靶式流量计的输出值和标准装置的实测流量值。。 。。。
（3）重复上述办法至所有校准点完成。。 。。。
信号调解：若误差凌驾允许规模（如±1%FS），，，，通过变送器调解增益（Span）或使用厂家提供的校准软件修正。。 。。。
3. 非线性修正（可�。。 。。。�
若流量计在中心量程段误差较大，，，，可能需分段线性化修正（通过HART协议或专用软件）。。 。。。
4. 在校准历程中，，，，注重视察流量计的输出信号和校准用具的读数，，，，纪录校准数据。。 。。。
5. 凭证校准数据，，，，调解流量计的相关参数，，，，使其知足校准要求。。 。。。
6. 完成校准后，，，，对流量计举行性能测试，，，，确保其丈量精度和可靠性知足现实使用要求。。 。。。
三、注重事项
1.介质影响
若现实介质与校准介质差别（如粘度差别），，，，需举行赔偿或重新校准。。 。。。
2.动态特征
关于脉动流或高速流，，，，需动态校准（如使用高频响应标准装置）。。 。。。
3.按期校准
建议每年校准一次，，，，或凭证工况缩短周期（如侵蚀性介质）。。 。。。
4.清静操作
高压或高温介质校准时，，，，需遵照清静规范，，，，阻止带压拆卸。。 。。。
五、常见问题
零点漂移：检查传感器是否受机械应力或温度影响。。 。。。
输出不稳固：排查管道振动或介质含气/固相杂质。。 。。。
量程误差大：确认靶片是否变形或磨损。。 。。。
