今天咱们探讨温度仪表的选型、插深以及扩大管的应用，，，，，，在工业生产历程中，，，，，，温度仪表是实现生产历程自动化、确保工艺参数稳固的要害装备之一。。。。其选型与装置的合理性直接关系到丈量的准确性、生产的清静性以及系统的可靠性。。。。从众多相关规范中，，，，，，我们梳理出了关于温度仪表选型、插入深度以及扩大管使用的主要条款，，，，，，旨在为工程手艺职员提供一份清晰、适用的手艺参考，，，，，，以包管温度仪表在现实应用中能够充分验展作用，，，，，，助力工业生产的高效、稳固运行。。。。
一、涉及规范汇总
1.GB 50093-2013《自动化仪表工程施工及质量验收规范》
2.HG/T 20507-2014 《自动化仪表选型设计规范》
3.SH/T 3104-2013《石油化工仪表装置设计规范》
4.SH/T3005-2016《石油化工自动化仪表选型设计规范》
5.TCAMETA 001036-2023《煤化工仪表选型规范》
6.DL 5190.4-2019《电力建设施工手艺规范》
二、各规范选型与应用
1.GB 50093-2013《自动化仪表工程施工及质量验收规范》

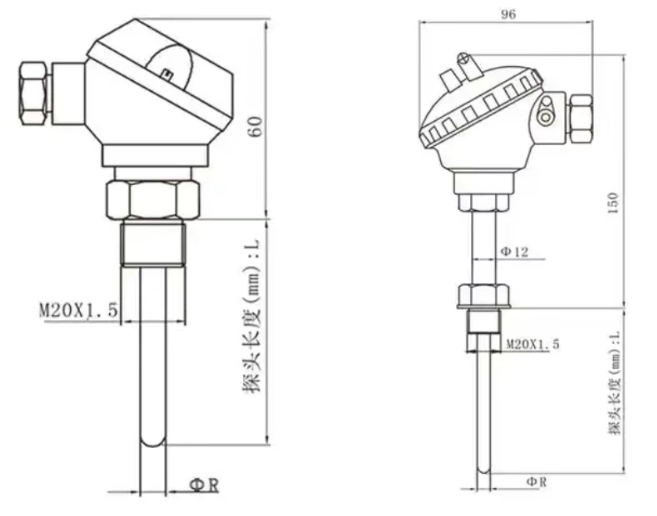

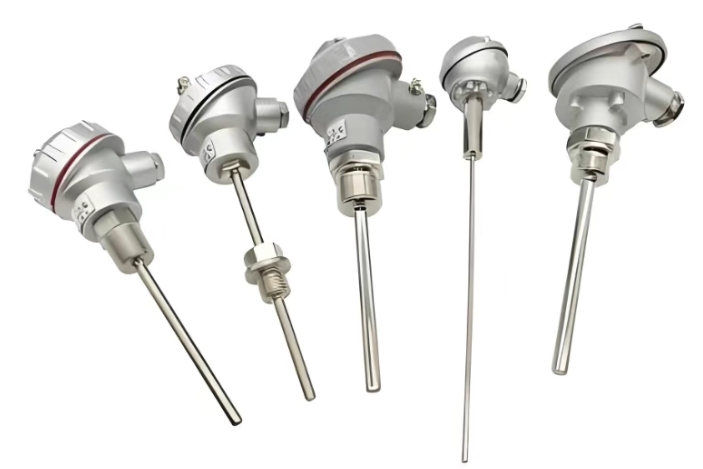

温度传感器选型 ：
规范对温度仪表选型未有特殊详细的条款，，，，，，但从整体自动化仪表工程的施工及质量验收角度，，，，，，要求所选用的温度仪表应切合工程的设计要求和相关质量标准，，，，，，知足现场情形条件、丈量精度以及工艺历程的需求，，，，，，确保仪表在现实运行中能够稳固可靠地事情。。。。
温度传感器深度插入 ：

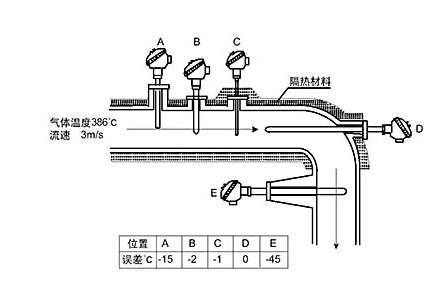

未明确划定详细温度仪表在种种介质管道或装备中的插入深度数值，，，，，，但强调温度检测元件的装置位置和插入深度应能准确反应被测工具的温度，，，，，，阻止因装置位置不当或插入深度缺乏导致丈量误差过大，，，，，，影响温度丈量的准确性和可靠性。。。。
2、HG/T 20507-2014《自动化仪表选型设计规范》
温度仪表选型：第 5.1.1 条划定温度仪表的选型应凭证工艺要求、丈量精度、介质特征等因素确定。。。。第 5.3.1 条划定，，，，，，当介质具有侵蚀性或磨损性时，，，，，，应选用耐侵蚀或耐磨的温度仪表。。。。
插入深度：
温度检测元件浸入深度应切合下列要求：
1.温度检测元件浸入深度的选择应以温度检测元件插至被测介质温度转变迅速，，，，，，且具有代表性的区域为原则。。。。

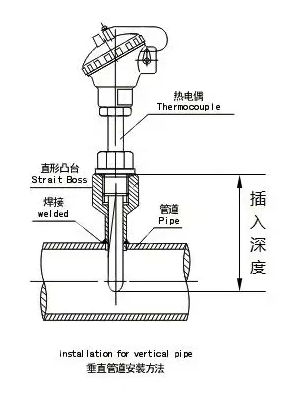

2.当温度检测元件在满管流体管道上笔直装置或与管壁成45°角装置时，，，，，，温度检测元件最后浸入管道内壁长度不应小于50mm，，，，，，不宜大于125mm。。。。
3.温度检测元件在装备上装置时，，，，，，温度检测元件最后浸入装备内壁长度不应小于150mm。。。。在烟道、炉膛及绝热质料砌体装备上装置时，，，，，，应按现实需要选用。。。。
3、SH/T 3104-2013《石油化工仪表装置设计规范》
温度仪表选型 ：
规范中未明确统一的温度仪表选型条款，，，，，，但在第 5.1.1 条提到 “温度元件�；；；；；ぬ坠堋� 的相关内容，，，，，，即在工艺管道及装备上装置、并与工艺介质接触的温度元件应设置�；；；；；ぬ坠埽�，，，，，这体现了对温度元件�；；；；；さ闹厥樱�，，，，，间接对温度仪表选型提出了要求，，，，，，选型时需思量是否配备合适的�；；；；；ぬ坠�。。。。
插入深度及一样平常划定 ：
第 5.2.2 条划定，，，，，，当温度丈量元件在管道上装置时，，，，，，感温部位应所有进入管道内，，，，，，温度迅速段应充分接触被测介质。。。。第 5.2.8 条指出，，，，，，储罐上温度丈量元件的插入深度不宜大于 400mm，，，，，，装置位置应高于罐内加热盘管 600mm。。。。在浮顶罐上装置的温度丈量元件不应故障浮顶移动 。。。。
5.1温度元件�；；；；；ぬ坠�
5.1.1在工艺管道及装备上装置、并与工艺介质接触的温度元件应设置�；；；；；ぬ坠�。。。。
5.1.2公称压力大于即是PN110（Class600）高压反应器的多点式温度元件的�；；；；；ぬ坠芤松柚醚沽σ潜恚�，，，，，用于检测套管走漏。。。。
5.1.3温度元件�；；；；；ぬ坠苡肜探涌谝私幽煞ɡ寂�，，，，，在不允许接纳法兰毗连的场合，，，，，，应接纳焊接，，，，，，公称压力小于即是PN20（Class150）及非危险性介质（水、空气、氮气等）的场合可接纳螺纹毗连。。。。
5.2装置要求

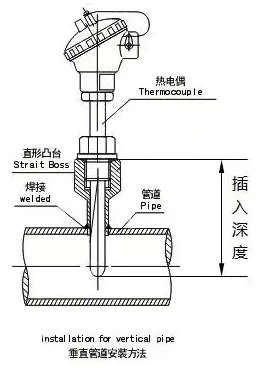

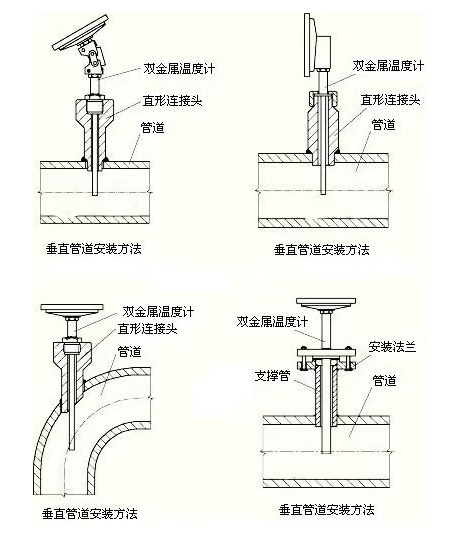

5.2.1当温度丈量元件在管道上装置时，，，，，，宜笔直插入管道内；；；；；当在弯头处或倾斜45°装置，，，，，，温度丈量元件应与介质逆向。。。。
5.2.2当温度丈量元件在管道上装置时，，，，，，感温部位应所有进入管道内，，，，，，温度迅速段应充分接触被测介质。。。。
5.2.3当热电偶、热电阻和双金属温度计在直径小于DN80的管道上装置时，，，，，，管道局部应扩径（温度仪表装置管道的扩径方法拜见附录F），，，，，，或装置在弯头处，，，，，，扩径的要求如下：
a）公称压力小于即是PN110（Class600）的管道，，，，，，扩径至DN100；；；；；
b）公称压力大于PN110（Class600）的管道，，，，，，扩径至DN150。。。。
5.2.5加热炉管外貌热电偶的装置应切合下列要求：
a）热电偶与炉膛应接纳法兰毗连；；；；；
b）热电偶的长度应充分思量炉管的受热膨胀因素；；；；；
c）热电偶的刀刃状端部应细密焊接牢靠于炉管上，，，，，，刀刃长度不少于50mm，，，，，，在靠近刀刃处接纳适当的金属卡子将热电偶焊接牢靠在炉管上。。。。
5.2.6装备上温度丈量元件的装置应切合下列要求：
a）差别标高的温度元件宜装置在统一方位；；；；；
b）宜水平装置，，，，，，特殊要求可45°装置；；；；；
c）应阻止装置在介质不流动的区域内；；；；；
d）应阻止与装备内件碰撞；；；；；
e）应阻止与装备周围的梁、架、梯等构物碰撞。。。。
5.2.7耐磨热电偶最后露出装备的外衣管长度宜为100mm~150mm。。。。
5.2.8储罐上温度丈量元件的插入深度不宜大于400mm，，，，，，装置位置应高于罐内加热盘管600mm。。。。在浮顶罐上装置的温度丈量元件不应故障浮顶移动。。。。

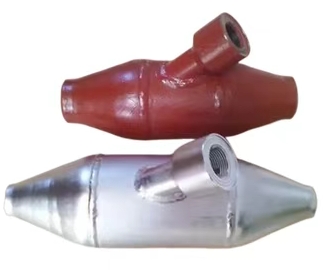

扩大管的使用 ：

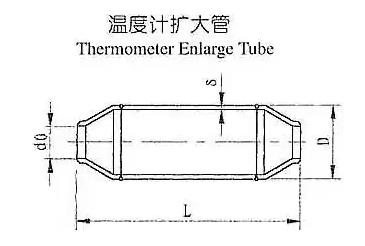

第 5.2.3 条划定，，，，，，当热电偶、热电阻和双金属温度计在直径小于 DN80 的管道上装置时，，，，，，管道局部应扩径，，，，，，公称压力小于即是 PN110（Class600）的管道，，，，，，扩径至 DN100；；；；；公称压力大于 PN110（Class600）的管道，，，，，，扩径至 DN150。。。。
4、SH/T3005-2016《石油化工自动化仪表选型设计规范》
温度仪表选型：第 5.1.1 条划定温度仪表的选型应切合工艺丈量和控制的要求，，，，，，应知足精度、量程、响应时间等性能要求；；；；；应凭证介质的特征，，，，，，如温度、压力、侵蚀性等，，，，，，选择合适的温度仪表类型。。。。
5、TCAMETA 001036-2023《煤化工仪表选型规范》
温度仪表选型 ：
第 5.1.1 条划定温度仪表的选型应切合工艺丈量的要求，，，，，，并应切合清静、控制系统的相关要求；；；；；选型应知足就地指示或远传信号的要求，，，，，，并知足量程、精度的要求；；；；；选型应思量介质的特征，，，，，，如侵蚀性、磨损性等。。。。第 5.2.1 条划定玻璃温度计的选型应切合相关划定，，，，，，且不应笔直装置在管道上。。。。第 5.3.1 条划定热电偶、热电阻的选型应凭证丈量精度、温度规模、响应时间、情形条件等要求确定。。。。
6、DL5190.4-2019 电力建设施工手艺规范插入深度： 第4部分 热工仪表及控制装置4.2.14 插入式热电偶和热电阻的套管，，，，，，其插入深度应切合下列要求：
1.高温高压蒸汽管道的公称通径不小于250mm时，，，，，，插入深度宜为70mm；；；；；公称通径大于250mm，，，，，，插入深度宜为100mm。。。。
2.一样平常流体介质管道的外径不大于500mm时，，，，，，插入深度宜为管道外径的1/2；；；；；外径大于500mm时，，，，，，插入深度宜为300mm。。。。
3.烟、风机及风粉混淆物介质管道，，，，，，插入深度宜为管道外径的1/3-1/2。。。。
4.回油管道上测温元件的丈量端，，，，，，应浸入被测介质中。。。。

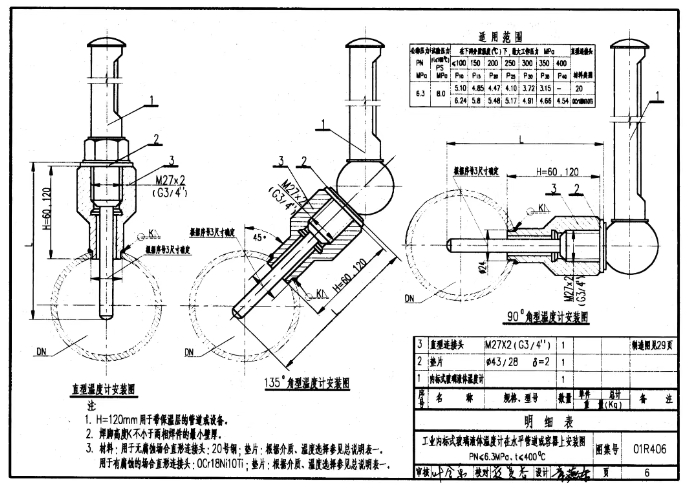

通过对上述规范中要害条款的详细解读与总结，，，，，，我们明确了温度仪表选型、插入深度以及扩大管使用的详细要求。。。。在现实工程应用中，，，，，，手艺职员应严酷遵照这些规范，，，，，，连系详细的工艺条件和生产需求，，，，，，合理地举行温度仪表的选型与装置，，，，，，装置图纸还应参考《HGT 21581-2012 自控装置图册》。。。。这不但能够确保丈量数据的精准可靠，，，，，，为生产历程的自动化控制提供有力支持，，，，，，还能有用阻止因仪表选型或装置不当而引发的清静隐患和生产事故，，，，，，进而提高整个生产系统的稳固性和可靠性。。。。希望本文的手艺指导能为相关工程手艺职员提供有价值的参考，，，，，，助力工业生产在清静、高效、精准的轨道上一连前行。。。。
